Контроллеры многофункциональные MAB3-IED, 63281-16

Назначение

Контроллеры многофункциональные «MAB3-IED» (далее - контроллеры) предназначены для измерений напряжения переменного тока, силы переменного и постоянного токов, активной, реактивной и полной мощностей, частоты, температуры.

Контроллеры могут быть использованы в автоматизированных системах передачи и распределения электрической энергии в качестве блоков визуализации и блоков управления присоединениями, а также в составе приложений управления, местного и дистанционного наблюдений за сетевыми коммутаторами, распределительными подстанциями и другими энергообъектами.

Описание

Контроллеры представляют собой модульные, проектно-компонуемые, программно-конфигурируемые промышленные контроллеры, содержащие модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные модули.

Контроллеры выполняют следующие основные функции:

-    измерения и регистрация параметров переменного электрического тока;

-    измерения унифицированных аналоговых сигналов тока и напряжения постоянного

тока;

-    прием информации, представленной в виде дискретных электрических сигналов с разными характеристиками по току и напряжению;

-    обработка измерительной информации;

-    выполнение пользовательских алгоритмов;

-    обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами.

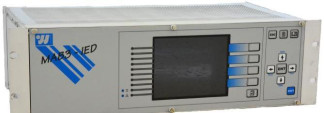

Контроллеры выпускаются в корпусах: MD1/21, MD2/21, MD1/14, MD2/14, MD2/7, для возможности эксплуатации в различных габаритных условиях.

В корпусах контроллеров устанавливаются модули или платы и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется через внутреннюю шину. Модули и платы, устанавливаемые в корпуса:

-    Фронтальной платой, содержащей графический дисплей и клавиши.

-    Платой передней панели, предназначенной для соединения всех электронных модулей и обеспечения их электрической и механической поддержкой.

-    Модули обработки и связи - CPU429, CPU912, CPU912SW, CPU3, CPU1, CPU429SP, осуществляющие всю центральную обработку данных.

-    DI16 HS - модуль дискретных входов. Модуль имеет 16 входов с одним общим минусом, без внутреннего модуля питания. Имеется несколько опций с разными диапазонами напряжения питания и напряжения срабатывания входов. Рабочее напряжение входов выбирается на стадии формирования заказа контроллера.

-    DOR06 HS - модуль дискретных выходов. Модуль имеет 6 независимых выходов: 4 выхода с нормально открытым контактом, 2 выхода с нормально открытым и нормально закрытым контактом (опционально).

-    AI4 HS - модуль на 4 аналоговых входов постоянного тока или напряжения. Этот модуль содержит 4 независимых аналоговых входов постоянного тока или напряжения и используется для передачи сигналов датчиков в нескольких диапазонах, например, измеренных значений температуры и давления. Есть несколько опций номинального тока и номинального напряжения входов, в зависимости от реализации. Каждый вход можно программировать независимо как вход напряжения или тока.

-    TI4 HS - Модуль на 4 аналоговых входов постоянного тока. Этот модуль содержит 4 независимых аналоговых входа для обработки сигналов с трехпроводных датчиков Pt100. Обработка может следовать без единого перерыва в характеристиках RTD.

-    PQT3 HS - модуль на 6 измерительных каналов. Модуль содержит

3 измерительных канала переменного напряжения и 3 измерительных канала переменного тока. Модуль обеспечивает гальваническую развязку токов и напряжений вторичной цепи измерительных трансформаторов.

Структура комплектации контроллеров многофункциональных MAB3-IED:

/.

Позиция:

1234 5678 9 10 11 12    12345 12345

Модуль №1 | | Модуль №2

^ | Контроллер: MAB3 ( Контроллер многофункциональный модульного типа)

Базовый код контроллера:

Позиция 9, 10, 11, 12: «Резерв»

Модули:

| Количество: Описание количества модулей с одинаковыми типом и параметрами.

| Параметры: Описание параметров модуля.

Тип: Описание типа модуля.

Контроллеры позволяют производить обмен информацией с цифровыми устройствами и системами в следующих протоколах:

-    МЭК 61850-8-1;

-    ГОСТ Р МЭК 60870-5-101/103/104;

-    DNP 3.0 (TCP/IP или последовательный)

-    Modbus (TCP/IP или последовательный)

Программное обеспечение

В контроллерах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации.

Метрологически значимая часть ПО размещена в контроллерах нижнего уровня и обслуживает измерительные аналоговые модули, точностные характеристики которых нормируются в процессе производства.

ПО контроллеров хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция модулей контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики контроллеров, указанные в таблице 2 и 3, нормированы с учетом ПО контроллеров.

Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа. Пломбы представлены в виде индикаторной наклейки (рисунок 3).

Технические характеристики

Метрологические характеристики контроллеров определяется метрологическими характеристиками измерительных каналов (ИК) модулей, приведенных в таблицах 2 и 3.

Измерительный

модуль

Измеряемая

величина

Диапазон

измерений

Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону _измерений, %_

Фазное напряжение переменного тока, В

от 0 до 138,56

Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной

от 0 до 239,99

последовательности,

В

Сила переменного тока,    сила

переменного тока нулевой, прямой и обратной

последовательности,

А

MAB3-IED -xxxx-xxxx-RRRR/3C1xx

от 0 до 1,2

± 0,2

Мощность активная, Вт

Мощность реактивная, вар

Мощность полная, ВА

от 0 до 166,28

от 0 до 166,28

от 0 до 166,28

Фазовые    углы

между током и напряжением основной

гармоники, °_

от минус 180° до 180°

Измерительный

модуль

Измеряемая

величина

Диапазон

измерений

Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону _измерений, %_

Фазное напряжение переменного тока, В

от 0 до 138,56

от 0 до 239,99

Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной

последовательности,

В

Сила переменного тока,    сила

переменного тока нулевой, прямой и обратной

последовательности,

А

от 0 до 6

MAB3-IED -xxxx-xxxx-RRRR/3C2xx

± 0,2

Мощность активная, Вт

Мощность реактивная, вар

Мощность полная, ВА

от 0 до 831,38

от 0 до 831,38

от 0 до 831,38

Фазовые    углы

между током и напряжением основной

гармоники, °_

от минус 180° до 180°

Измерительный

модуль

Измеряемая

величина

Диапазон

измерений

Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону _измерений, %_

Фазное напряжение переменного тока, В

от 0 до 69,29

от 0 до 120,01

Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной

последовательности,

В

Сила переменного тока,    сила

переменного тока нулевой, прямой и обратной

последовательности,

А

от 0 до 1,2

MAB3-IED -xxxx-xxxx-RRRR/3C3xx

± 0,2

Мощность активная, Вт

Мощность реактивная, вар

Мощность полная, ВА

от 0 до 83,15

от 0 до 83,15

от 0 до 83,15

Фазовые    углы

между током и напряжением основной

гармоники, °_

от минус 180° до 180°

Измерительный

модуль

Измеряемая

величина

Диапазон

измерений

Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону _измерений, %_

Фазное напряжение переменного тока, В

от 0 до 69,29

от 0 до 120,01

Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной

последовательности,

В

Сила переменного тока,    сила

переменного тока нулевой, прямой и обратной

последовательности,

А

от 0 до 6

MAB3-IED -xxxx-xxxx-RRRR/3C4xx

± 0,2

Мощность активная, Вт

Мощность реактивная, вар

Мощность полная, ВА

от 0 до 415,73

от 0 до 415,73

от 0 до 415,73

Фазовые    углы

между током и напряжением основной

гармоники, °_

от минус 180° до 180°

Измерительный

модуль

Измеряемая

величина

Диапазон

измерений

Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону _измерений, %_

Фазное напряжение переменного тока, В

от 0 до 276

от 0 до 478,05

Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной

последовательности,

В

Сила переменного тока,    сила

переменного тока нулевой, прямой и обратной

последовательности,

А

от 0 до 1,2

MAB3-IED -xxxx-xxxx-RRRR/3C7xx

± 0,2

Мощность активная, Вт

Мощность реактивная, вар

Мощность полная, ВА

от 0 до 331,2

от 0 до 331,2

от 0 до 331,2

Фазовые    углы

между током и напряжением основной

гармоники, °_

от минус 180° до 180°

Примечание - Метрологические характеристики контроллеров указаны для рабочих условий эксплуатации.

Таблица 4 - Технические характеристики контроллеров

Знак утверждения типа

наносится на контроллеры методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    контроллер MAB3-IED в заказной конфигурации;

-    комплект программного обеспечения;

-    методика поверки;

-    руководство по эксплуатации;

-    паспорт.

Поверка

осуществляется по документу МП 63281-16 «Контроллер многофункциональный MAB3-IED». Методика поверки», утвержденному ФГУП «ВНИИМС» от 22 июля 2015 г.

Перечень основных средств поверки:

1.    Калибратор универсальный «Omicron CMC 256». Диапазон воспроизведения напряжения постоянного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,003 %. Диапазон воспроизведения напряжения переменного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,008 %. Диапазон воспроизведения силы постоянного тока: от

0,0002 до 30 А, пределы допускаемой погрешности: ± 0,05 %. Диапазон воспроизведения силы переменного тока: от 0,002 до 30 А, пределы допускаемой погрешности: ± 0,03 %.

2.    Установка поверочная универсальная «Omicron CMC 256». Диапазон воспроизведения активной электрической мощности: от 0,05 Вт до 52,8 кВт, пределы допускаемой погрешности: ± 0,02 %. Диапазон воспроизведения значений коэффициента мощности: от 0,1 до 1, пределы допускаемой погрешности: ± 0,001.

3.    Магазин сопротивлений Tinsley 1682-0.02. Диапазон воспроизведения электрических сигналов от 0 до 100 Ом, пределы допускаемой основной погрешности ±20 мОм, от 100 до 400 Ом, пределы допускаемой основной погрешности ±0,01% от показания +10 мОм.

Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Сведения о методах измерений

«Контроллер многофункциональный MAB3-IED». Руководство пользователя.

Нормативные документы, устанавливающие требования к контроллерам многофункциональным «MAB3-IED»

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний».
