| Номер в госреестре | 63291-16 |
| Наименование СИ | Измерители электрической прочности жидкостей |
| Обозначение типа СИ | DTA 100C |
| Изготовитель | "BAUR GmbH", Австрия |
| Год регистрации | 2016 |
| Срок свидетельства | 01.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической прочности жидкостей DTA 100 C (далее - измерители) предназначены для измерения электрической пробивной прочности электроизоляционных жидкостей (минеральные масла, силиконовые масла, эфиросодержащие жидкости) путем измерения напряжения пробоя.
Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. При достижении пробоя высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти прибора или передаются по интерфейсу USB на внешний компьютер.
Измерители обеспечивают проведение испытаний как по стандартным (18 мировых стандартов), так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний (испытательная ячейка) и электроды конфигурируются отдельно для конкретного стандарта испытаний.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются календарь и часы.
Измерители имеют электронную систему контроля RBM, отслеживающую линейность и скорость подъема испытательного напряжения в пределах заданного допуска.
Для контроля температуры испытуемой изоляционной жидкости измерители снабжены встроенным температурным датчиком.
Приборы снабжены режимом автокалибровки, запускающимся перед каждым измерением.
В измерителях предусмотрена комплексная система обеспечения безопасности, включая возможность отключения высокого напряжения при случайном открытии крышки.
Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний.
Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, мембранная клавиатура, устройство индикации (ЖК-дисплей), принтер, схема интерфейса.
Внешний вид измерителей приведен на рисунке 1.
Конструктивно измерители выполнены в настольных экранирующих корпусах с диэлектрическими ножками, откидной крышкой и ручками для переноски.
Под откидной крышкой располагается камера для испытательной ячейки.
На передней панели расположены встроенный принтер, ЖК-дисплей и кнопки управления. На задней панели расположены разъем сети питания, клемма заземления и разъем интерфейса USB 2.0.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Питание измерителей - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.

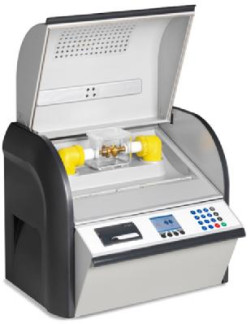

Рисунок 1 - Внешний вид измерителей электрической прочности жидкостей DTA 100 C
Измерители имеют встроенное программное обеспечение (ПО). Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО, которое заносится в программируемое постоянное запоминающее устройство приборов заводом-изготовителем и недоступно для пользователя.
Таблица 1 - Характеристики встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.08 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Диапазон измерений испытательного напряжения переменного тока частоты 60 Гц, кВ | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, кВ | ± 1 |
| Диапазон показаний температуры, °С | от 0 до + 99 |
| Напряжение сети питания, В | от 90 до 264 |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм (ширинахвысотахглубина) | 545x458x380 |
| Масса, кг | 39 |
| Характеристика | Значение |
| Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа | от минус 10 до плюс 55 до 90 от 86,7 до 106,7 |
наносится на лицевую панель приборов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 3.
Таблица 3 - Комплектность измерителей электрической прочности жидкостей DTA 100 C
| Наименование | Количество | Примечание |
| Измеритель электрической прочности жидкостей DTA 100 C | 1 шт. | |
| Испытательная ячейка | 1 шт. | |
| Установочный калибр | 1 шт. | |
| Завихритель масла с магнитным перемешивающим стержнем | 1 шт. | |
| Съемник для завихрителя масла | 1 шт. | |
| Кабель питания | 1 шт. | |
| ПО «ITS Lite» для управления результатами измерений | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Кейс для транспортировки | 1 шт. | Опция |
| Кожух для защиты от пыли | 1 шт. | Опция |
| Установочные калибры 1/2/2,5/2,54/4/5 мм | по заказу | |
| Пластиковые или стеклянные испытательные ячейки емкостью 0,4 л | по заказу | |
| Пары электродов для испытательных ячеек | по заказу | |
| Ключ под гайку с торцовыми отверстиями для разборки испытательной ячейки | 1 шт. | Опция |
| Рулон бумаги для принтера, ширина 57 мм, диаметр 30 мм | по заказу | |
| Красящая лента (синяя) для принтера | по заказу |
осуществляется по документу МП 63291-16 «Измерители электрической прочности жидкостей DTA 100 C. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2015 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 54883-13); вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям электрической прочности жидкостей DTA 100 C
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р МЭК 60156-2013 Жидкости электроизоляционные. Определение напряжения пробоя на промышленной частоте.
4. ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний.
