| Номер в госреестре | 63293-16 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | M |
| Изготовитель | "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай; Фирма "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 01.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия M (далее - весы) предназначены для статического измерения массы.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

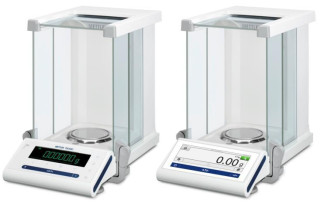

Весы выпускаются в трех основных модификациях MS, ML, ME, внешний вид которых показан на рисунках 1, 2 и 3.
Весы имеют следующие устройства и функции (ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (п. 3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- совмещенные устройства установки нуля и уравновешивания тары (п. 4.6.9);
- устройство тарирования (выборки массы тары) (Т.2.7.4);
- устройство предварительного задания значения массы тары (T.2.7.5);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство индикации отклонения от нуля (п. 4.5.5);
- полуавтоматическое устройство юстировки чувствительности (некоторые модификации) (п. 4.1.2.5);
- обнаружение промахов (п. 5.2);
- вспомогательное цифровое показывающее устройство с отличающимся делением (п. 3.4.1);
- взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1).
Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011 п. 4.20):
- счетный;
- суммирования;
- статистической обработки;
- вычисления процентных соотношений.
Весы имеют последовательный защищенный интерфейс передачи данных RS-232 и USB (2 штуки).
Питание весов осуществляется от сети переменного тока.
Обозначение модификаций имеет вид M[X1][X2][X3](T)(S/L)(DR/DU), где Х1 - уровень функциональности:
S (standard) - стандартный;
L (light) - упрощенный;
E (entry) - начальный. где Х2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;
Х3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;
T - при наличии означает, что весы с цветным сенсорным терминалом управления;
S (small) или L (large) - при наличии обозначает относительный размер платформы;
DR/DU - при наличии означает, что весы со вспомогательным цифровым показывающим устройством с отличающимся делением.
Весы выпускаются в различных модификациях (таблица 1), отличаются метрологическими характеристиками, исполнением терминала, корпуса и грузоприемной платформы; однодиапазонными и двухинтервальные (модификации MS105DU, MS105TDU, MS205DU, MS205TDU, MS4002TSDR, MS6002TSDR, ME205DU, ME205TDU).
Таблица 1
| MS | MS...S | MS...L | ML | ME |
| MS105, MS105T | ||||
| MS105DU, MS105TDU | ||||
| ME205; ME205T | ||||
| MS205DU, MS205TDU | ME205DU; ME205TDU |
| MS | MS...S | MS...L | ML | ME |
| ML54T | ME54, ME54T | |||
| MS104TS | ML104T | ME104, ME104T | ||
| MS204TS | ML204T | ME204, ME204T | ||
| MS304TS | ML304T | ME304, ME304T | ||
| ME103, ME103T | ||||
| ML203T | ME203, ME203T | |||
| MS303TS | ML303T | ME303, ME303T | ||
| MS403TS | ME403, ME403T | |||
| ML503T | ||||
| MS603TS | ||||
| MS1003TS | ||||
| ML802T | ||||
| ME1002, ME1002T | ||||
| MS1602TS | ML1602T | |||
| ME2002, ME2002T | ||||
| MS3002TS | ML3002T | ME3002, ME3002T | ||
| MS4002TS | ML4002T | ME4002, ME4002T | ||
| MS4002TSDR | ||||
| ME5002; ME5002T | ||||
| MS6002TS | ML6002T | ME6002, ME6002T | ||
| MS6002TSDR | ||||
| MS12002TS | ||||
| ML3001T | ||||
| ME4001, ME4001T | ||||
| ML6001T | ||||
| MS8001TS | ||||
| MS12001L | ||||
| MS16001L | ||||
| MS32001L | ||||
| MS32000L |
На маркировочной табличке указаны:
- торговая марка изготовителя;
- модификация весов;
- серийный номер;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал весов (e);
- действительная цена деления шкалы (d);
- предельные значения температур.
В качестве альтернативного варианта метрологические обозначения и характеристики могут одновременно отображаться на дисплее с помощью программных средств в постоянном режиме.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 4.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (рис. 4). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | т * 3.xx |
| Номер версии (идентификационный номер) ПО | 3.3x |
| Цифровой идентификатор ПО | ** |
| Другие идентификационные данные, если имеются | ** |
| Примечания | |
| * - х = 0 ... 9, не относятся к метрологически значимому ПО ** - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений соответствует высокому по Р 50.2.077-2014.
Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) весов приведены в таблице 3.
Таблица 3
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| MS105; MS105T | 120 | 1 | 0,01 | 1 | 120000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| MS105DU; MS105TDU | 42/120 | 1 | 0,01/0,1 | 1 | 120000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| ME205; ME205T | 220 | 1 | 0,01 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| MS205DU; MS205TDU; ME205DU | 82/220 | 1 | 0,01/ 0,1 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| ML54T; ME54; ME54T | 52 | 10 | 0,1 | 1 | 52000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 52 включ. | ±1 | |||||||
| MS104TS; ML104T; ME104; ME104T | 120 | 10 | 0,1 | 1 | 120000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| MS204TS; ML204T; ME204; ME204T | 220 | 10 | 0,1 | 1 | 220000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| MS304TS; ML304T; ME304; ME304T | 320 | 10 | 0,1 | 1 | 320000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 320 включ. | ±1,5 | |||||||
| ME103; ME103T | 120 | 20 | 1 | 10 | 12000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 120 включ. | ±10 | |||||||
| ML203T; ME203; ME203T | 220 | 20 | 1 | 10 | 22000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 220 включ. | ±15 | |||||||
| MS303TS; ML303T; ME303; ME303T | 320 | 20 | 1 | 10 | 32000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 320 включ. | ±15 | |||||||
| MS403TS; ME403; ME403T | 420 | 20 | 1 | 10 | 42000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 420 включ. | ±15 | |||||||
| ML503T | 520 | 20 | 1 | 10 | 52000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 520 включ. | ±15 | |||||||
| От 0,02 до 50 включ. | ±5 | |||||||
| MS603TS | 620 | 20 | 1 | 10 | 62000 | Св. 50 до 200 включ. | ±10 | II (Высокий) |
| Св. 200 до 620 включ. | ±15 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| MS1003TS | 1020 | 100 | 1 | 10 | 102000 | От 0,1 до 500 включ. | ±5 | I (Специальный) |
| Св. 500 до 1020 включ. | ±10 | |||||||
| ML802T | 820 | 500 | 10 | 100 | 8200 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 820 включ. | ±100 | |||||||
| MS1602TS; ML1602T | 1620 | 500 | 10 | 100 | 16200 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 1620 включ. | ±100 | |||||||
| ME2002; ME2002T | 2200 | 500 | 10 | 100 | 22000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 2200 включ. | ±150 | |||||||
| MS3002TS; ML3002T; ME3002; ME3002T | 3200 | 500 | 10 | 100 | 32000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 3200 включ. | ±150 | |||||||
| MS4002TS; ML4002T; ME4002; ME4002T | 4200 | 500 | 10 | 100 | 42000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 4200 включ. | ±150 | |||||||
| MS4002TSDR | 820/4200 | 500 | 10/100 | 100 | 42000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 4200 включ. | ±150 | |||||||
| ME5002; ME5002T | 5200 | 500 | 10 | 100 | 52000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 5200 включ. | ±150 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| MS6002TS; | От 0,5 до 500 включ. | ±50 | ||||||
| ML6002T; | 6200 | 500 | 10 | 100 | 62000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) |
| ME6002; ME6002T | Св. 2000 до 6200 включ. | ±150 | ||||||
| 1220/ 6200 | 10/ 100 | От 0,5 до 500 включ. | ±50 | |||||
| MS6002TSDR | 500 | 100 | 62000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) | ||
| Св. 2000 до 6200 включ. | ±150 | |||||||
| MS12002TS | 12200 | 1000 | 10 | 100 | 122000 | От 0,5 до 5000 включ. | ±50 | I (Специальный) |
| Св. 5000 до 12200 включ. | ±100 | |||||||
| От 5 до 500 включ. | ±50 | |||||||
| ML3001T | 3200 | 5000 | 100 | 100 | 32000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) |
| Св. 2000 до 3200 включ. | ±150 | |||||||
| ME4001; ME4001T | От 5 до 500 включ. | ±50 | ||||||
| 4200 | 5000 | 100 | 100 | 42000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) | |
| Св. 2000 до 4100 включ. | ±150 | |||||||
| ML6001T | 6200 | 5000 | 100 | 1000 | 6200 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| Св. 5000 до 6200 включ. | ±1000 | |||||||
| MS8001TS | 8200 | 100 | 1000 | 8200 | От 5 до 5000 включ. | ±500 | II (Высокий) | |
| 5000 | Св. 5000 до 8100 включ. | ±1000 | ||||||
| MS12001L | 12200 | 5000 | 100 | 1000 | 12200 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| Св. 5000 до 12200 включ. | ±1000 | |||||||
| MS16001L | 16200 | 5000 | 100 | 1000 | 16200 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| От 5000 до 16200 включ. | ±1000 | |||||||
| От 5 до 5000 включ. | ±500 | |||||||
| MS32001L | 32200 | 5000 | 100 | 1000 | 32200 | Св. 5000 до 20000 включ. | ±1000 | II (Высокий) |
| Св. 20000 до 32200 включ. | ±1500 | |||||||
| От 50 до 5000 включ. | ±500 | |||||||
| MS32000L | 32200 | 50000 | 1000 | 1000 | 32200 | Св. 5000 до 20000 включ. | ±1000 | II (Высокий) |
| Св. 20000 до 32200 включ. | ±1500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до
пускаемых погрешностей при первичной поверке
Влияние устройства установки на нуль на результат взвешивания, не более ..................±0,25 е
Диапазон уравновешивания тары, % Max.........................................................................от 0 до 100
Диапазон предварительного задания массы тары, % Max...................................от 0 до 100
Условия эксплуатации:
- диапазон особых температур, °С................................................................от плюс 10 до плюс 30;
- относительная влажность воздуха, %, не более ................................ 80, при температуре 30 оС,
без конденсации влаги
Электрическое питание от сети переменного тока:
- напряжением, В...........................................................................................................от 187 до 242;
- частотой, Гц.....................................................................................................................от 49 до 51;
Потребляемая мощность, В-А, не более......................................................................................... 30
Средний срок службы, лет ............................................................................................................. 10
Масса и габаритные размеры модификаций весов приведены в таблице 4. Таблица 4_
| Обозначение модификации | Г абаритные размеры, мм | Масса, кг, не более |
| MS105, MS105T, MS105DU, MS105TDU, MS205DU, MS205TDU | 247x358x331 | 6,8 |
| ME205, ME205T, ME205DU, ME205TDU, ME54, ME54T, ME104, ME104T, ME204, ME204T, ME304, ME304T | 210x344x344 | 4,7 |
| ML54T, ML104T, ML204T, ML304T | 193x290x331 | 4,1 |
| MS104TS, MS204TS, MS304TS | 204x347x348 | 5,9 |
| MS303TS, MS403TS, MS603TS, MS1003TS | 204x347x283 | 5,6 |
| ML203T, ML303T, ML503T | 193x290x331 | 4,2 |
| ME103, ME103T, ME203, ME203T, ME303, ME303T, ME403, ME403T | 210x319x289 | 4,6 |
| MS1602TS, MS3002TS, MS4002TS, MS4002TSDR, MS6002TS, MS6002TSDR, MS12002TS, MS8001TS | 194x347x99 | 5,2 |
| ML802T, ML1602T, ML3002T, ML4002T, ML6002T | 184x290x84 | 3,6 |
| ML3001T, ML6001T | 184x290x84 | 3,3 |
| ME1002, ME1002T, ME2002, ME2002T, ME3002, ME3002T, ME4002, ME4002T, ME5002, ME5002T, ME6002, ME6002T, ME4001, ME4001T | 200x319x100 | 4,6 |
| MS12001L, MS16001L, MS32001L, MS32000L | 363x346x118 | 10,7 |
наносится на маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы (модификация по заказу)
2. Адаптер сетевого питания........
1 шт. 1 шт. 1 экз.
3. Руководство по эксплуатации..
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).
Основные средства поверки - гири эталонные классов Е2, F1, F2, М1 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Знак поверки наносится на свидетельство о поверке.
изложены в документе «Весы неавтоматического действия M. Руководство по эксплуатации», раздел «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия М
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6441 |
| Поверителей | 134 |
| Актуальность данных | 19.08.2024 |
