Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований АИСТ, 63303-16

Назначение

Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ» (далее -комплексы) предназначены для измерений уровней звукового давления, виброускорения, а также напряжения переменного тока.

Описание

Конструктивно комплекс состоит из следующих элементов:

-    анализатора сигналов 8А-86001, построенного на основе 2-х канального АЦП и 2-х канального ЦАП;

-    источника электропитания ВТСС «SZPS»;

-    телефонного адаптера «TELAD»;

-    адаптера для подключения к сети 220 В «Адаптер 220»;

-    экранированной акустической системы» «АС-3»;

-    вибропреобразователя «АВИБ-01»;

-    измерительного микрофона «АМИК-01»;

-    измерительной магнитной антенны «Сектор».

Принцип действия комплексов основан на преобразовании первичными измерительными преобразователями звукового давления, виброускорения и напряжения вторичных излучений (виброакустических и (или) электроакустических) тестового акустического сигнала, вызванных взаимодействием с препятствиями (стенами, окнами и т.д.), в электрические сигналы, преобразовании этих сигналов АЦП в цифровой вид, последующей их обработке анализатором сигналов (спектральный анализ, 1/1-октавный или 1/3-октавный анализ по ГОСТ Р 8.714-2010) и отображении результатов измерений и расчетных величин на дисплее анализатора.

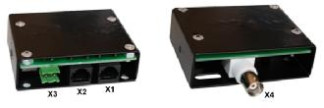

Внешний вид комплекса приведен на рисунках 1,2.

Схема пломбировки от несанкционированного доступа (а) и обозначение места для размещения наклейки (б) и знака поверки (в) приведены на рисунке 3.

Адаптер для подключения к

Телефонный адаптер

сети 220 В

«TELAD»

«АС-3»

Источник электропитания ВТСС «SZPS»

Анализатор сигналов «SA-86001»

Вибропрео бразователь «АВИБ-01»

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой специализированное ПО «SA86001».

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

При измерении уровня звукового давления

Диапазон рабочих частот, Гц...........................................................................от 20 до 16000.

Диапазон измерений, дБ относительно 20 мкПа...............................................от 24 до 125.

Пределы допускаемой относительной погрешности измерений на частоте 1000 Гц, дБ.....................................................................................................................................± 0,7.

Пределы допускаемой относительной погрешности линейности уровня, дБ............± 1,1.

Частотная характеристика Z (лин.) соответствует шумомерам 1-го класса точности по ГОСТ 17187-2010.

При измерении виброускорения

Диапазон рабочих частот, Гц.............................................................................от 5 до 12500.

Диапазон входных уровней виброускорения, дБ относительно 10-6 м/с2........от 80 до 174.

Пределы допускаемой относительной погрешности измерений уровня виброускорения в диапазоне от 100 до 160 дБ, дБ:

в поддиапазоне частот от 5 до 2000 Гц включ........................................................± 0,5;

в поддиапазоне частот св. 2000 до 12500 Гц включ...............................................± 0,9.

Фильтры

Октавные фильтры, класс 2, ГОСТ Р 8.714-2010.

1/3-октавные фильтры, класс 2, ГОСТ Р 8.714-2010.

При измерении напряжения переменного тока

Диапазон рабочих частот, Гц.............................................................................от 5 до 96000.

Диапазон измерений, В....................................................................................от 3-10-5 до 30.

Пределы допускаемой относительной погрешности измерений, %...............................± 5.

При воспроизведении напряжения переменного тока

Диапазон рабочих частот, Гц...........................................................................от 10 до 96000.

Диапазон воспроизведения напряжения (амплитудные значения), В........от 3-10-5 до 9,5.

Пределы допускаемой относительной погрешности установки частоты...............± 2 • 10-4.

Пределы допускаемой относительной погрешности воспроизведения напряжения, %.................................................................................................................................± 2.

Общие характеристики

Габаритные размеры упаковки (длина х ширина х высота), мм:

ударопрочный контейнер.................................................................626х492х350 ± 15%;

сумка-тубус......................................................................................1100x150x150 ± 15%;

сумка...................................................................................................500х400х400 ± 15%.

Масса, кг:

ударопрочный контейнер (3 шт.).......................................................................71 ± 15%;

сумка-тубус............................................................................................................3 ± 15%;

сумка.....................................................................................................................18 ± 15%.

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В.........220+10% -15%.

Потребляемая мощность, В-А, не более........................................................................200.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С........................................................от 10 до 25;

относительная влажность воздуха, %, не более........................................................80;

атмосферное давление, кПа...........................................................................от 84 до 107.

Знак утверждения типа

наносится на лицевую панель анализатора измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2.

Поверка

осуществляется по документу МП 63303-16 «Инструкция. Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.05.2015 г.

Знак поверки наносится на корпус анализатора сигналов «БА-86001» в виде наклейки.

Основные средства поверки:

-    калибратор акустический 4231 (рег. № 15388-96), воспроизводимые уровни звукового давления 94 и 114 дБ относительно 20 мкПа, частота воспроизводимого звукового давления 1000 Гц, пределы допускаемой погрешности воспроизведения уровня звукового давления ± 0,2 дБ;

-    система для анализа сигналов многоканальная PULSE (рег. № 17590-10), диапазон рабочих частот от 0 до 204,8 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10" до 10 В, расширенная неопределенность при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95 ± 0,1 дБ;

-    поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012: диапазон частот от 5 до 12500 Гц, диапазон виброускорений от 0,1 до 100 м/с ;

-    калибратор-вольтметр универсальный В1-28 (рег. № 10759-86), диапазон воспроизведения напряжения переменного тока от 10-4 до 1 000 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± (Иуст 10-3+Имакс' 10-4) %, где иуст - установленное напряжение, имакс - максимальное значение поддиапазона воспроизведения;

-    частотомер электронно-счетный Ч3-77 (рег. № 14739-95), диапазон частот от 0,01 Гц до 1,6 ГГц, пределы допускаемой относительной погрешности измерений ± 10 .

Сведения о методах измерений

«Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ». Руководство по эксплуатации. ЛИБЮ.424400.010 РЭ».

Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ»

1.    ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до100 кГц».

2.    ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц.

3.    ГОСТ Р 8.714-2010 «Государственная система обеспечения единства измерений. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».

4.    ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».

5.    ЛИБЮ.424400.010 ТУ. «Комплексы программно-аппаратные для оценки защищенности ВТСС от акустоэлектрических преобразований «АИСТ». Технические условия».
