Станция трехкомпонентная магнитовариационная (МВС) КВАРЦ-4АС, 63306-16

Назначение

Станция трёхкомпонентная магнитовариационная (МВС) «КВАРЦ-4АС» (далее по тексту - МВС) предназначена для измерений значений приращений магнитной индукции поля Земли (вариаций) по трем компонентам в условиях магнитной обсерватории.

Описание

Принцип действия МВС основан на измерении индукции магнитного поля с помощью кварцевых магнитных датчиков и фотоэлектрического преобразователя, преобразующего угол поворота магниточувствительного элемента в электрический сигнал - ток на выходе фотоприёмника.

Фотоэлектрический преобразователь состоит из источника света, объектива с линзами, фиксированного зеркала, подвижного зеркала с магнитом, закрепленного при помощи кварцевой нити (толщиной 25-30 микрон) на кварцевой рамке, и двух фотоприёмников, установленных в держателе в фокальной плоскости объектива. Выходной аналоговый сигнал с фотоприёмника усиливается при помощи усилителя (охваченного внутренней обратной связью для повышения стабильности), поступает на фильтр с частотой среза 3-5 Гц и далее на интегратор.

МВС содержит три кварцевых магнитных датчиков, установленные взаимно ортогонально на жёстком немагнитном корпусе (юстировочной платформе), снабженном тремя подъемными винтами для нивелировки в горизонтальной плоскости, а также блок электроники. Все платы блока электроники размещены в отдельном немагнитном корпусе, соединенном с каждым из кварцевых магнитных датчиков при помощи экранированных кабелей.

МВС является прецизионным точным прибором, предназначенным для непрерывного измерения вариаций трёх составляющих вектора магнитной индукции поля Земли (D, H, Z) и регистрации измеренных аналоговых данных при помощи подключаемого внешнего регистратора в цифровой форме.

Область применения МВС - выполнение наземных магниторазведочных, поисковых, прогностических, научно-исследовательских и специальных работ. МВС может использоваться в условиях необслуживаемых и редко обслуживаемых пунктов наблюдений, а также в лабораторных и обсерваторских условиях.

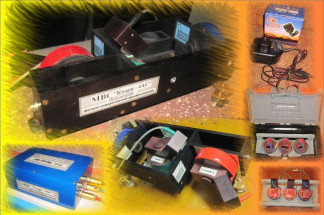

Общий вид комплекта МВС представлен на рисунке 1, общий вид магнитоизмерительных преобразователей со схемой пломбировки от несанкционированного доступа показан на рисунке 2.

Знак поверки наносится на свидетельство о поверке.

Таблица 1

Г абаритные размеры (ВхШхТ), мм, не более

0100х135

375х160х80

225х145х80

-    магниточувствительные датчики

-    юстировочная платформа

-    блок электроники Масса, кг, не более:

2,1

5,6

1,4

3

15000.

-    магниточувствительные датчики

-    юстировочная платформа

-    блок электроники Потребляемая мощность, Вт, не более

Средняя наработка на отказ, ч

Рабочие условия эксплуатации:

о/~'

от 15 до 25 84 - 106 (630 - 795) не более 80 220 ± 22 5-10.

температура окружающего воздуха, С атмосферное давление, кПа (мм рт. ст.) относительная влажность воздуха, % напряжение питания, В

градиент поля в месте установки МИП, нТл/м

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации - типографским способом, на блок электроники МВС - фотохимическим и ударным методами.

Комплектность

Комплектность МВС приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу РД 50-487-84 «Средства измерений магнитной индукции

10 2

постоянного магнитного поля от Г10" до 5 10 Тл образцовые. Методы и средства поверки». Средства поверки: Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011.

Нормативные и технические документы, устанавливающие требования к станции трёхкомпонентной магнитовариационной (МВС) «КВАРЦ-4АС»

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».

3    Техническая документация изготовителя.
