| Номер в госреестре | 63309-16 |
| Наименование СИ | Анализаторы портативные рентгенофлуоресцентные |
| Обозначение типа СИ | Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) |
| Изготовитель | "Olympus Scientific Solutions Americas", США |
| Год регистрации | 2016 |
| Срок свидетельства | 01.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

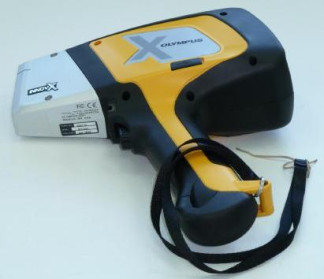

Анализаторы портативные рентгенофлуоресцентные Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) (далее по тексту - анализаторы) предназначены для измерения массовой доли химических элементов в сплавах методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом сплаве, характеристических линий под действием излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого сплава.
Основными элементами конструкции анализаторов являются:
-корпус, служащий для размещения агрегатов анализатора, стабилизации аналитических условий и для защиты пользователя от излучения;
-рентгеновская трубка - источник рентгеновского излучения с анодом из тантала или золота у моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) и с анодом из родия у моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC);
-детектор, служащий для преобразования квантов вторичного рентгеновского излучения в электронный сигнал (у моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC)) - полупроводниковый детектор SiPin, у моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) - дрейфовый детектор SDD, у моделей Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) дрейфовый детектор SDD большей площади по сравнению с детектором моделей анализаторов Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC));
-литиевый аккумулятор, служащий для обеспечения всех частей анализатора электроэнергией с определёнными характеристиками;
-интегрированный компьютер, предназначенный для приёма, обработки и выдачи информации под управлением специализированного программного обеспечения.
Место нанесения знака поверки
Управление анализаторами и обработка результатов измерений проводится с помощью специального программного обеспечения портативных анализаторов рентгенофлуоресцентных Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC), встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки анализаторов, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Delta Software |
| Номер версии (идентификационный номер) ПО | 2.5.20.380 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Программное обеспечение размещается в энергонезависимой памяти анализаторов, и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивно, путём пломбирования прибора. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Delta Element DE-2000 | Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) | Delta Professional (DPO-2000, DPO-2000-C, DP0-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | |
| Анализируемые элементы | от титана (Z*=22) до плутония (Z=94) | от магния (Z=12) до плутония (Z=94) | |
| Количество одновременно определяемых элементов | 23 | до 25 | до 30 |
| Диапазон измерений массовой доли элементов, % | от 0,01 до 100 | от 0,004 до 100 | |
| Наименование характеристики | З | начение характеристики | |
| W Q С 2 о § о W " 13 Q | Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) | Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | |
| Пределы допускаемой относительной систематической составляющей погрешности измерений массовой доли элементов, % | ± 45 | ± 35 | |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой доли элементов, % | 5 | 5 | |
| Минимальное время экспозиции, с | 3 | 1 | |
| Максимальная продолжительность работы в автономном режиме, ч | до 16 | ||
| Питание осуществляется от: - сети переменного тока** напряжение, В частота, Гц - одного литиевого аккумулятора, напряжение, В | от 110 до 240 50/60 7,2 | ||
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 260 х 240 х 90 | ||
| Масса (без батареи), кг, не более | 1,5 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | 15 ± 25 95 | ||
| * - Z - зарядовое число атомного ядра ** Необходим адаптер переменного тока, подключаемый непосредственно к анализатору. | |||
наносится на титульный лист начального руководства пользователя печатным методом и на корпус анализатора методом наклеивания.
Таблица 3
| Наименование | Количество, шт |
| Анализатор | 1 |
| Литиевый аккумулятор | 2 |
| Зарядное устройство к аккумуляторам (только для модели Delta Element DE-2000) | 1 |
| Док-станция DELTA (нет у модели Delta Element DE-2000) | 1 |
| Продолжение таблицы 3 | |
| Адаптер переменного тока для док-станции (нет у модели Delta Element DE-2000) | 1 |
| Прочный водонепроницаемый кейс для транспортировки | 1 |
| Калибровочный образец (Cal Check) из нержавеющей стали 316 в форме монеты | 1 |
| Кабель передачи данных USB (поставляется в двух экземплярах для всех моделей анализаторов, кроме модели Delta Element DE-2000, у которой -один экземпляр) | 2 |
| Сменная защитная плёнка для окна измерения из пролена для моделей Delta Professional (DP0-2000, DP0-2000-C, DP0-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | 10 |
| Сменная защитная плёнка для окна измерения из каптона для моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) | 10 |
| Защитная плёнка Window Guard для моделей Delta Professional (DP0-2000, DP0-2000-C, DP0-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | 3 |
| Видеокамера (поставляется для моделей Delta Classic Plus DCC-2000-C, Delta Classic Plus DCC-2000-CC, Delta Professional DP0-2000-C, Delta Professional DP0-2000-CC, Delta Premium DP-2000-C, Delta Premium DP-2000-CC) | 1 |
| Коллиматор (поставляется для моделей Delta Classic Plus DCC-2000-CC, Delta Professional DP0-2000-CC, Delta Premium DP-2000-CC) | 1 |
| Руководство пользователя | 1 |
| Методика поверки | 1 |
| Адаптер переменного тока, подключаемый непосредственно к анализатору | * |
| Тестовый стенд | * |
| Г рунтовая подставка | * |
| Удлинённый штатив | * |
| Кювета для образца | * |
*Поставляется по требованию заказчика, как дополнительная опция
осуществляется по документу МП 068.Д4-15 «Анализаторы портативные рентгенофлуоресцентные Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC). Методика поверки», утверждённому ФГУП «ВНИИОФИ»
3 июля 2015 г.
Основные средства поверки
1 Образец состава сплава медно-никелевого типа МНМц40-1,5 (комплект М29) ГОСТ 492-2006.
Основные метрологические характеристики:
Массовая доля меди 56,35 %.
Погрешность определения массовой доли 0,07 % при доверительной вероятности
р=0,95.
2 Государственный стандартный образец состава сплава медно-никелевого типа НМЖМц28-2,5-1,5 (комплект М48) ГСО 2145-81 (№ 485).
Основные метрологические характеристики:
Массовая доля никеля 64,75 %.
Погрешность определения массовой доли 0,25 % при доверительной вероятности
3 Государственный стандартный образец состава стали углеродистой и легированной ГСО 2495-91П (№ УГ7и).
Основные метрологические характеристики:
Массовая доля титана 0,010 %.
Погрешность определения массовой доли 0,001 % при доверительной вероятности
р=0,95.
4 Государственный стандартный образец состава стали углеродистой и легированной ГСО 2497-91П (№ УГ9и).
Основные метрологические характеристики:
Массовая доля ниобия 0,0046 %.
Погрешность определения массовой доли 0,0005 % при доверительной вероятности
р=0,95.
5 Алюминий марки А995.
Основные метрологические характеристики:
ГОСТ 11069-2001. Алюминий первичный. Марки.
Массовая доля алюминия не менее 99,995 %.
6 Хром марки RECr99,6.
Основные метрологические характеристики:
ГОСТ 5905-2004. Хром металлический. Технические требования и условия поставки. Массовая доля хрома не менее 99,6 %.
1 «Руководство по началу работы», раздел 6.1 «Процедура выполнения операций».
2 «Руководство по пользовательскому интерфейсу», раздел 2 «Режимы Сплавы, Сплавы Плюс и Благородные металлы».
Нормативные и технические документы, устанавливающие требования к анализаторам портативным рентгенофлуоресцентным Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC)
Техническая документация «Olympus Scientific Solutions Americas», США.
