| Номер в госреестре | 63331-16 |
| Наименование СИ | Системы |
| Обозначение типа СИ | С 099 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2016 |
| Срок свидетельства | 11.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы С 099 (далее - системы) предназначены для измерения высокочастотных осевых и радиальных биений валов турбонасосных агрегатов двигательных установок и преобразования их в аналоговый выходной сигнал и цифровой последовательный код по интерфейсу RS 485.
Система состоит из преобразователя измерительного первичного (ПИП) с кабельной перемычкой и преобразователя промежуточного (ПП).
ПИП системы состоит из цилиндрического корпуса, посадочная часть которого выполнена в виде квадрата. Внутри корпуса размещены элемент чувствительный, состоящий из каркаса, подвижного экрана. На каркасе в рабочей и компенсационных частях уложены две части питающей обмотки, соединенные последовательно согласно. Поверх питающей обмотки уложены две части измерительной обмотки рабочая и компенсационные, включенные последовательно встречно. Для подключения ПИП системы к 1111 используется розетка РСГ10ТВ.
При изменении положения ферромагнитной гайки вала изделия относительно торца ПИП, закрепленного на неподвижной части изделия, изменяется индуктивность рабочей и компенсационной обмоток ПИП. Изменение индуктивности приводит к изменению напряжения в этих обмотках. Разность напряжений подается на ПП, где переменное напряжение усиливается и преобразуется в стандартный электрический сигнал в виде напряжения постоянного тока с величиной от 0,25+0,20 до 6,0±0,5 В и цифрового последовательного кода по интерфейсу RS 485 с величиной от 80+40 до 1000+40 единиц кода при увеличении зазора от 0,1 до 3,1 мм.
1111 системы выполнен в виде отдельного блока. На корпусе 1111 четыре разъема, штырь металлизации и четыре шпильки амортизаторов для закрепления 1111 к кронштейну изделия. Разъемы Х 1 и Х2 системы предназначены для подключения регистрирующей аппаратуры САЗ, Х3 для подключения кабельной перемычки ПИП системы, разъем Х4 для программирования микроконтроллера.
Системы в зависимости от вида измеряемых перемещений, конструктивного исполнения и длины кабельной перемычки ПИП системы имеют 10 модификаций в соответствии с таблицей 1. Несанкционированный доступ к элементам ПИП и ПП невозможен.
Таблица 1- Варианты исполнений системы С 099
| Обозначение системы | Индекс и порядковый номер исполнения | Маркировка ПИП Системы | Вид измеряемых перемещений | Длина кабельной перемычки ПИП, мм |
| СДАИ.402161.036 | С 099 | ПИП № | осевые | 1515 +50 -35 |
| -01 | -01 | ПИП-01 № | осевые | 2015 +50 -35 |
| -02 | -02 | ПИП-02 № | осевые | 2515 +50 -35 |
| -03 | -03 | ПИП-03 № | осевые | 3015 +50 -35 |
| -04 | -04 | ПИП-04 № | осевые | 5015 +50 -35 |
| 05 | -05 | ПИП-05 № | радиальные | 1515 +35 -25 |
| Обозначение сис- | Индекс и по | Маркировка ПИП | Вид измеряе- | Длина кабельной |
| темы | рядковый но- | Системы | мых | перемычки ПИП, |
| мер исполне- | перемещений | мм | ||
| ния | ||||
| -06 | -06 | ПИП-06 № | радиальные | 2015 +35 -25 |
| -07 | -07 | ПИП -07 № | радиальные | 2515 +50 -35 |
| -08 | -08 | ПИП -08 № | радиальные | 3015 +50 -35 |
| -09 | -09 | ПИП -09 № | радиальные | 5015 +50 -35 |

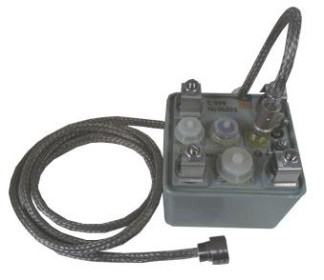

Общий вид системы приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
Рисунок 2 - Г абаритные и установочные размеры системы
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики С 099
| Диапазон измерения осевых биений, мм | от 0,1 до 3,1 |
| Диапазон измерения радиальных биений, мм | от 0,1 до 3,1 |
| Начальное значение выходного сигнала: - аналоговый выход, В - цифровой выход, единиц кода | 0,25 ± 0,20 80±40 |
| Номинальное значение выходного сигнала: - аналоговый выход, В - цифровой выход, единиц кода | 6,0±0,5 1000±40 |
| Пределы допускаемой основной приведенной погрешности измерения осевых и радиальных биений, % | ±1 |
| Пределы допускаемой дополнительной погрешности измерения радиальных и осевых биений от воздействия повышенной температуры, % | ±1 |
| Пределы допускаемой дополнительной погрешности измерения радиальных и осевых биений от воздействия пониженной температуры, % | ±3 |
| Масса, не более, кг: - первичный измерительный преобразователь (ПИП) датчика; - промежуточный преобразователь (1111) датчика | 0,05 0,750 |
| Рабочая область значений: - повышенной температуры окружающей среды для ПИП и ПП, °С, не более - пониженной температуры окружающей среды для ПП, °С, не менее - пониженной температуры для ПИП, °С, не менее | 50 минус 50 минус 196 |
| Нормальная область значения температуры окружающей среды, °С | от 15 до 35 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
-система С 099, состоящая из следующих составных частей:
- преобразователь измерительный первичный (ПИП);
- преобразователь промежуточный (1111);
- формуляр СДАИ.402161.036ФО;
- руководство по эксплуатации СДАИ.402161.036РЭ;
- методика поверки СДАИ.402161.036МП.
осуществляется документу СДАИ.402161.036МП «Системы С 099. Методика поверки», утвержденному АО «НИИФИ» 19.08.2015 г.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки: вольтметр В7-16А (госреестр №6458-79, диапазон от 0 до 1000 В, погрешность ±(0,05/0,05 - 0,1/0,1)%, источник питания постоянного тока Б5-71/4М (госреестр №23580-02, диапазон от 0,2 до 75 В, погрешность ±(0,008иуст+0,1)В, диапазон от
0,1 до 4 А, погрешность ±(0,02Imax+0,05) А, индикатор ИЧ-10 (госреестр №49310-12, диапазон от 0 до 10 мм, пределы приведенной погрешности 0,1%).
Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.036РЭ.
Нормативные и технические документы, устанавливающие требования к системам С 099
1 Системы С 099 - технические условия СДАИ.402161.036ТУ.
2 ГОСТ Р 8.763-2011 «Государственная поверочная схема для средств измерения длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.»
