Тестеры волоконно-оптические ОТМ-1, 63333-16

Назначение

Тестеры волоконно-оптические ОТМ-1 (далее - тестеры) предназначены для измерения средней мощности оптического излучения, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконных световодах.

Описание

Принцип действия тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя, установленного на одном конце объекта, или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический. Далее этот ток преобразуется в напряжение, усиливается и с помощью АЦП превращается в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится информация о значении средней мощности или уровне средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.

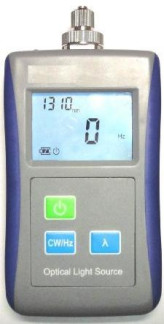

Конструктивно тестеры состоят из источника оптического излучения и измерителя мощности и выполнены в однотипных пластмассовых корпусах.

Источники оптического излучения в зависимости от длины волны оптического излучения и типа волоконных световодов имеют 7 модификаций: ОТМ-1-101, ОТМ-1-102, ОТМ-1-103, ОТМ-1-123, ОТМ-1-104, ОТМ-1-105, ОТМ-1-106.

Измерители мощности в зависимости от диапазона измерения мощности, спектрального диапазона и длины волны калибровки выпускаются 2 модификаций: ОТМ-1 201, ОТМ-1 202.

Элементы настройки измерительной части тестеров конструктивно защищены от несанкционированного проникновения пломбой в виде специальной этикетки на основе литой ПВХ пленки, наклеиваемой на винты, расположенные в отсеке для элементов питания и скрепляющие верхнюю и нижнюю части прибора. Этикетки при попытке несанкционированного вскрытия повреждается.

Места нанесения знака поверки и пломбы указаны на рисунке 2.

Программное обеспечение

ПО СИ «ОТМ-1» является внутренним программным обеспечением. Метрологически значимой частью является всё внутреннее программное обеспечения СИ. ПО записывается в память прибора при производстве и закрыто на аппаратном уровне от изменения и считывания. Идентификационные данные отсутствуют.

Уровень защиты ПО СИ «ОТМ-1» от непреднамеренных и преднамеренных изменений соответствует уровню: «ВЫСОКИЙ» по Р 50.2.077-2014.

Технические характеристики

Длина волны оптического излучения источника оптического излучения, нм

-    модификация ОТМ-1-101    (1310+20)

-    модификация ОТМ-1-102    (1550+20)

-    модификация ОТМ-1-103    (1310+20), (1550+20)

-    модификация ОТМ-1-123    (1310+20), (1490+20), (1550+20)

-    модификация ОТМ-1-104    (850+20), (1300+20)

-    модификация ОТМ-1-105    (850+20)

-    модификация ОТМ-1-106    (1300+20)

Мощность непрерывного оптического излучения на

выходе источника оптического излучения, дБм, не менее    минус 7

Нестабильность мощности оптического излучения на выходе источника оптического излучения, дБ, не более:

-    в течение 15 минут непрерывной работы

-    в течение 4 часов непрерывной работы Спектральный диапазон измерителей мощности, нм

-    модификация ОТМ-1-201

-    модификация ОТМ-1-202

Длина волны калибровки измерителей мощности, нм

-    модификация ОТМ-1-201

-    модификация ОТМ-1-202

Диапазон измерений измерителей мощности, Вт (дБм)

-    модификация ОТМ-1-201

-    модификация ОТМ-1-202

Пределы допускаемой основной относительной погрешности измерения средней мощности на длинах волн калибровки измерителей мощности, % (дБ) Пределы допускаемой дополнительной погрешности измерения средней мощности на длинах волн калибровки от изменения температуры окружающей среды на каждые 10 °С, % (дБ)

Пределы допускаемой погрешности измерения относительных уровней мощности, % (дБ)

Время установления рабочего режима, мин, не более Время непрерывной работы, ч, не менее Напряжение питания, В Габаритные размеры, мм, не более:

-    источника оптического излучения

-    измерителей мощности Масса, кг, не более:

-    источника оптического излучения

-    измерителей мощности Масса тестера в упаковке, кг, не более Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающей среды при температуре 25 °С, %

-    атмосферное давление, кПа Среднее время наработки на отказ, ч, менее 0,1

0,2

от 800 до 900, от 1270 до 1650 от 1270 до1650

850±10, 1310±10, 1550±10 1310±10, 1550±10

от 1-10-8 до 1-10-3 (от минус 50 до 0) от 3-10-7 до 1-10-2 (от минус 35 до 10)

± 12 (0,5)

± 2,4 (0,1)

± 5 (0,2)

5

8

от 3,3 до 4,8

70x30x150

70x30x150

0,25

0,25

0,9

от минус 10 до плюс 40 до 98

от 84,0 до 106,0 2000

Знак утверждения типа

наносится на нижние части корпусов источника оптического излучения и измерителя мощности методом шелкографии в виде наклейки, выполненные на специальной двухслойной самоклеящейся пленке, и на титульные листы эксплуатационных документов типографским способом.

Комплектность

1.    Тестер оптический ОТМ-1 в составе*:

-    источник оптического излучения:

ОТМ-1-101

ОТМ-1-102

ОТМ-1-103

ОТМ-1-123

ОТМ-1-104

ОТМ-1-105

ОТМ-1-106

-    измеритель оптической мощности ОТМ-1-201

ОТМ-1-202

2.    Устройство зарядное    - 1 шт.

3.    Аккумулятор**

4.    Руководство по эксплуатации - 1 шт.

5.    Паспорт    - 1 шт.

6.    Чехол    - 1 шт.

7.    Упаковочная коробка    - 1 шт.

Примечание:

*) - состав определяется договором на поставку тестера.

**) - количество аккумуляторов соответствует количеству поставляемых приборов из расчета

3 аккумулятора на прибор.

Поверка

осуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Перечень эталонов, применяемых при поверке:

10 2

-    рабочий эталон средней мощности в ВОСП «РЭСМ-В»: от 10 до 10 Вт, ПГ± 3 % в диапазоне от 10-10 до -4103 Вт, ПГ± 4,5 % в диапазоне от 410-3 до 10-2 Вт; от 800 до 1700 нм, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм, (1625 ± 5) нм;

-    спектральная установка МДР-204: от 600 до 1700 нм, ПГ ±1 нм.

Сведения о методах измерений

приведены в разделе 2.3.3 документа РВПИ.304123.002 РЭ «Тестеры волоконно-оптические ОТМ-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тестерам волоконно-оптическим ОТМ-1

1.    ГОСТ 8.585-2013 «ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки».

4.    ТУ 6658-003-67456293-2015 «Тестеры волоконно-оптические ОТМ-1. Технические условия».
