Анализаторы инфракрасные Granolyser, 63340-16

Назначение

Анализаторы инфракрасные Granolyser (далее - анализаторы) предназначены для измерений массовой доли влаги, белка (протеина), сырого жира, сырой клейковины в зерновых, зернобобовых и масличных культурах.

Описание

Принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области в диапазоне длин волн (950-1540) нм.

При облучении материала пробы галогенной лампой при определенной длине волны в ближней ИК-области оценивается содержание компонента в исследуемой пробе с использованием соответствующих градуировочных уравнений.

Анализатор представляет собой лабораторный прибор, выполненный в виде моноблока, и состоит из оптико-механического узла, блока электроники и устройства для загрузки анализируемых образцов измеряемых материалов. Образец объемом 600 мл подается в загрузочную воронку с помощью мерного стакана, входящего в комплект поставки анализатора. Наличие в оптико-механическом блоке рабочего колеса обеспечивает непрерывное перемещение измеряемой пробы в области детектирования и усреднение спектров, снятых с различных участков поверхности образца.

На лицевой панели анализатора расположен цветной сенсорный дисплей, с помощью которого производится управление процессом измерения.

В верхней части анализатора расположены: встроенный принтер для вывода результатов измерений на бумажном носителе и загрузочная воронка. В нижней части - выдвижная секция, предназначенная для выгрузки пробы из оптико-механического узла анализатора.

На задней панели анализатора расположен штекер для подключения сетевого кабеля и порт USB.

Анализаторы поставляются в двух исполнениях: Granolyser и Granolyser HL.

Анализаторы исполнения Granolyser HL имеют дополнительную опцию: измерение насыпной плотности измеряемого материала. С этой целью в анализаторах имеется встроенное измерительное устройство.

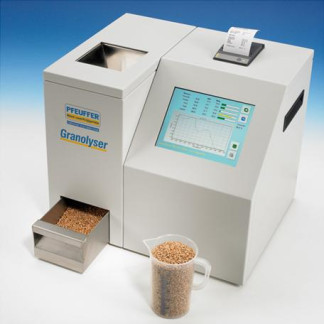

Внешний вид анализаторов инфракрасных Granolyser представлен на рисунке 1.

а)    б)

Рисунок 1 - Анализаторы инфракрасные Granolyser а) исполнение Granolyser, б) исполнение Granolyser HL

Оттиск поверительного клейма в виде наклейки наносится на свидетельство о поверке в связи с особенностями эксплуатации анализатора.

Программное обеспечение

Анализаторы инфракрасные Granolyser имеют встроенное программное обеспечение (далее ПО).

Основные функции ПО: отображение результатов измерений показателей измеряемых веществ, хранение результатов измерений.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Защита программного обеспечения от преднамеренных изменений обеспечивается средствами операционной системы

Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014.

Технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 81-241-2015 «Анализаторы инфракрасные Granolyser. Методика поверки», утвержденному ФГУП «УНИИМ» в декабре 2015 г.

Эталоны, используемые при поверке:

-    Установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ 8.630-2013 с относительной погрешностью 50 = (3,0 - 0,8) % в диапазоне измерений массовой доли влаги сельскохозяйственных материалов от 0,5 % до 80 %;

-    СО массовой доли влаги зерна 1-го разряда (ГСО 8989-2008) с абсолютной погрешностью аттестованного значения ± 0,1 % в диапазоне измерений от 7,0 % до 18,0 %;

-    СО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95: ± 0,2 % в диапазоне измерений от 7,0 % до 18,0 %; ± 0,3 % в диапазоне измерений от 18,0 % до 25,0 %;

-    СО состава зерна и продуктов его переработки (ГСО 9734-2010) с абсолютной погрешностью аттестованного значения СО при Р=0,95: массовой доли влаги в диапазоне от 7 % до 18 % ± 0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 % ± 0,25 %, от 16 % до 31 % ± 0,3 %, от 31 % до 50 % ± 0,35 %; массовой доли азота в диапазоне от 1,0 % до 2,5 % ± 0,04 %, от 2,5 % до 5,0 % ± 0,05 %, от 5,0 % до 8,0 % ± 0,06 %;

-    образцы веществ со значениями массовой доли сырого жира и сырой клейковины, определенными в соответствии с ГОСТ 8.597-2010, ГОСТ Р 54478-2011.

Сведения о методах измерений

ГОСТ 32749-2014 Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.

Нормативные документы, устанавливающие требования к анализаторам инфракрасным Granolyser

ГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
