| Номер в госреестре | 63370-16 |
| Наименование СИ | Системы лазерной центровки валов |
| Обозначение типа СИ | ПЦ-Лазер |
| Изготовитель | ООО "Специальные Технологии", г.Уфа |
| Год регистрации | 2016 |
| Срок свидетельства | 11.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерной центровки валов ПЦ-Лазер (далее по тексту - системы) предназначены для измерений перемещений контролируемого объекта относительно заданной плоскости или линии при контроле качества центровки валов насосных агрегатов и проведении центровочных работ по выверке соосности валов электродвигателя и насоса.
Принцип действия системы основан на измерении взаимного радиального и осевого смещения центрируемых валов.
По исходным линейным размерам центрируемого агрегата, а также результатам измерений взаимного смещения валов, полученных при одновременном их проворачивании, вычисляются необходимые перемещения опор механизма в вертикальном и поперечном направлениях, обеспечивающие центровку осей вращения валов. Для проведения измерений взаимного смещения валов используются лазерные измерительные блоки (ДИ1 и ДИ2), которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на центрируемых валах. Данные от измерительных блоков передаются в приемно-вычислительный блок (ПВУ) в цифровом виде. Величины и направления смещений опор, необходимые для центровки, рассчитываются процессором приемно-вычислительного блока и отображаются на дисплее.
Для защиты от несанкционированного доступа к определённым частям с целью перенастройки производится пломбирование крепёжных винтов корпуса приемно-вычислительного блока.

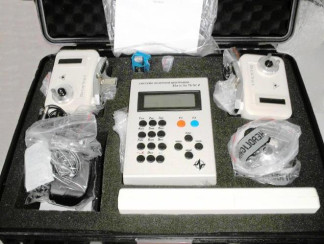

Общий вид систем лазерной центровки валов ПЦ-Лазер представлен на рис. 1.
Место пломбирования крепёжных винтов корпуса приемно-вычислительного блока показано на рис. 2.
Пломба
Системы имеют встроенное программное обеспечение (далее - ПО) «ПЦ-ЛАЗЕР». С помощью указанного ПО производится управление системами, обеспечивается взаимодействие их узлов, а также производится обработка и визуализация измеренных данных.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «ПЦ-ЛАЗЕР» |
| Номер версии (идентификационный номер ПО), не ниже | 4.3 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Конструкция системы лазерной центровки валов ПЦ-Лазер обеспечивает полную защиту от доступа к программному обеспечению, и внесения в него изменений.
Уровень защиты программного обеспечения СИ - «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений перемещений, мм | ±14,5 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мм | ±0,01 |
| Тип лазерного излучателя | диодный |
| Длина волны излучения, нм | от 635 до 670 |
| Мощность излучения, мВт, не более | 6 |
| Класс опасности лазерного излучения по ГОСТ 31581-2012 | 2 |
| Диапазон рабочей температуры, °С | от плюс 5 до плюс 50 |
| Элементы питания: перезаряжаемые аккумуляторные батареи, В | 4,8 |
| Габаритные размеры (ДхШхВ), мм, не более: - лазерных измерительных блоков - приемно-вычислительного блока | 80*60x35 120x170x40 |
| Масса, кг, не более: - лазерных измерительных блоков - приемно-вычислительного блока | 0,3 0,2 |
| Наработка на отказ, ч | 1000 |
| Средний срок службы, лет | 5 |
наносится на корпус вычислительного блока методом наклеивания, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Кол-во |
| Система лазерной центровки валов ПЦ-Лазер | 1 |
| Комплект инструментов и принадлежностей | 1 |
| Руководство по эксплуатации СЦЛА 401265.002 РЭ | 1 |
| Паспорт СЦЛА 401265.002 ПС | 1 |
| ПО «ПЦ-ЛАЗЕР» | 1 |
| Методика поверки МП АПМ 53-15 | 1 |
осуществляется в соответствии с документом МП АПМ 53-15 «Системы лазерной центровки валов ПЦ-Лазер. Методика поверки», утвержденным ООО «Автопрогресс-М» 25 марта 2015 г. Знак поверки наносится на свидетельство о поверке.
Перечень эталонов:
- прибор двухкоординатный измерительный ДИП-3М, диапазон измерений от 0 до 100 мм, ПГ ± 1 мкм.
содержатся в документе «Системы лазерной центровки валов ПЦ-Лазер. Руководство по эксплуатации. СЦЛА 401265.002 РЭ»
Нормативные и технические документы, устанавливающие требования к системам лазерной центровки валов ПЦ-Лазер
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. ТУ 4344-008-75819503-2015 Система лазерной центровки валов ПЦ-Лазер. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
