Номер в госреестре | 63371-16 |
Наименование СИ | Мультиметры цифровые |
Обозначение типа СИ | 34465А, 34470А |
Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
Год регистрации | 2016 |
Срок свидетельства | 11.03.2021 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Мультиметры цифровые 34465А, 34470А (далее по тексту - мультиметры) предназначены для измерений:
- напряжения постоянного тока;
- силы постоянного тока;
- напряжения переменного тока;
- силы переменного тока;
- частоты переменного тока;
- частоты периодического сигнала прямоугольной формы;
- электрического сопротивления постоянного тока;
- электрической емкости.
Мультиметры представляют собой портативные многофункциональные измерительные приборы, конструктивно выполнены в виде моноблока в защищенном корпусе, питающиеся от сети переменного тока. Мультиметры состоят из основных модулей: входные делители, блок нормализации сигнала, АЦП, микропроцессор, жидкокристаллический дисплей.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму АЦП с низким уровнем шумов, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Для измерения значение напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических значений.
На передней панели мультиметров расположены: выключатель питания, жидкокристаллический дисплей, функциональные клавиши, входные разъемы. На задней панели мультиметров расположены: разъемы интерфейсов USB, LAN, GPID, предохранитель, вход внешнего запуска, клемма заземления, разъем сетевого кабеля.

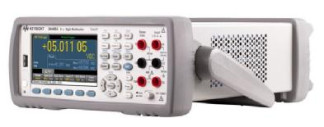

Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средств измерений представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Различие мультиметров заключается в метрологических характеристиках при измерении напряжения постоянного тока, указанных в таблицах 2 и 3. Мультиметр 34465А является 6,5 разрядным, мультиметр 34470А 7,5 разрядным.
34465А
34470А
Таблица 1 - Идентификационные данные программного обеспечения мультиметров
Идентификационные данные (признаки) | Значения |
1 | 2 |
Идентификационное наименование ПО | 34460A/ 34461A/ 34465A/ 34470A Firmware 2.08 |
Номер версии (идентификационный номер) ПО | не ниже 2.08 |
Цифровой идентификатор ПО (MD5) | n4B75NQtDV4qTSFZUByrrg |
Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики мультиметров представлены в таблицах 2 - 11.
Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5)°С | Температурный коэффициент / °С |
1 | 2 | 3 |
100 мВ | ± (5 10'5U + 3,5-10'5-ипр) | ± (2- 10"bU + 5•10"b•Uпр) |
1 В | ± (3,510"5U + 410"6ипр) | ± (2^ 10"bU + 1•10■b•Uпр) |
10 В | ± (3 10'5 U + 410'6ипр) | ± (2- 10"bU + 1•10■b•Uпр) |
100 В | ± (410'5U + б-Ю^^р) | ± (2^ 10"bU + 1•10■b•Uпр) |
1000 В | ± (410'5U + б-Ю'6-^) | ± (2^ 10'6U + 1•10■6•Uпр) |
Примечания 1 U - измеренное значение напряжения постоянного тока; 2 ипр - верхний предел поддиапазона измерений; 3 На каждый вольт свыше 500 В пределы допускаемой основной абсолютной погрешности измерений увеличивается на 0,02 мВ. |
Таблица 3- Метрологические характеристики мультиметров 34470А в режиме измерения напряжения постоянного тока_
Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5)°С | Температурный коэффициент / °С |
1 | 2 | 3 |
100 мВ | ± (410'5U + 3,5•10"5•Uпр) | ± (1•10■b•U + 5•10"b•Uпр) |
1 В | ± (2 • 10'5 • U + 4•10"6•Uпр) | ± (110'bU + 1•10■b•Uпр) |
10 В | ± (1,610'5 U + 2•10"6•Uпр) | ± (110'bU + 1•10■b•Uпр) |
100 В | ± (3,810"5U + 6•10■b•Uпр) | ± (110'bU + 1•10■b•Uпр) |
1000 В | ± (3,810'5U + 6•10■6•Uпр) | ± (110'6U + 1•10■6•Uпр) |
Примечания 1 U - измеренное значение напряжения постоянного тока; 2 U^, - верхний предел поддиапазона измерений; 3 На каждый вольт свыше 500 пределы допускаемой основной абсолютной погрешности измерений увеличивается на 0,02 мВ. |
Верхний предел поддиапазона измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) °С | Т емпературный коэффициент / °С |
1 | 2 | 3 | 4 |
100 мВ; 1 В; 10 В; 100 В; 300 В; 750 В | от 3 до 5 Гц | ± (510"3U + 2-10'4-ипр) | ± (110"4U + 3•10■:,•Uпр) |
от 5 до 10 Гц | ± (110"3U + 2-10'4-ипр) | ± (810"5U + 3•10■5•Uпр) | |
от 10 Гц до 20 кГц | ± (510"4U + 2-10'4-ипр) | ± (7^ 10-:>U + 3•10■:,•Uпр) | |
от 20 до 50 кГц | ± (7-10"4'U + 3•10■4•Uпр) | ± (110"4U + 5•10"5•Uпр) | |
от 50 до 100 кГц | ± (1510"4U + 5•10"4•Uпр) | ± (610"4U + 8•10■5•Uпр) | |
от 100 до 300 кГц | ± (110"2U + ГЮ"3^) | ± (210"3U + 2•10"4•Uпр) | |
Примечания 1 U - измеренное значение напряжения переменного тока; 2 ипр - верхний предел поддиапазона измерений; 3 На каждый вольт свыше 300 В пределы допускаемой основной абсолютной погрешности измерений увеличивается на 1 мВ. |
Таблица 5 - Метрологические характеристики мультиметров в режиме измерения силы постоянного тока
Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха(23 ± 5)°С | Температурный коэффициент / °С |
1 | 2 | 3 |
1 мА | ± (5 • 10"4I + 510"51пр) | ± (1,510"5I + 510"6Тпр) |
10 мА | ± (5 • 10"4I + 2^ 10"41пр) | ± (2 • 10"5 I + 2^ 10"5Тпр) |
100 мА | ± (5 • 10"4 I + 510"51пр) | ± (2 • 10"5 I + 5 10"6 Тпр) |
1 А | ± (810"4I + ГЮ'Мпр) | ± (5• 10"5 I + 1•10"5•Iпр) |
3 А | ± (2 • 10"3 I + 2^ 10"4Тпр) | ± (5 • 10"5 I + 2^ 10"5Тпр) |
10 А | ± (1,2 • 10"3I + ГЮ'Мпр) | ± (5 • 10"51 + гю'Чпр) |
Примечания 1 I - измеренное значение силы постоянного тока; 2 1пр - верхний предел поддиапазона измерений; 3 Для поддиапазона 10 А подключение возможно только с отдельного разъема на передней панели; 4 На каждый ампер свыше 5 А пределы допускаемой основной абсолютной погрешности измерений увеличивается на 2 мА. |
Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха(23 ± 5)°С | Температурный коэффициент / °С |
1 | 2 | 3 |
Частота от 3 Гц до 5 кГц | ||
100 мкА; 1 мА; 10 мА; 100 мА; 1 А | ± (110-3I + 410"4Тпр) | ± (1,510"4Т + 610'51пр) |
3 А | ± (2,3 10"3I + 410'4Тпр) | ± (1,510"4Т + 610'51пр) |
10 А | ± (1,510"3I + 410-Чр) | ± (1,510"4Т + 610'51пр) |
Примечания 1 I - измеренное значение силы переменного тока; 2 1пр - верхний предел поддиапазона измерений; 3 Для поддиапазона 10 А подключение возможно только с отдельного разъема на передней панели; 4 На каждый ампер свыше 5 А пределы допускаемой основной абсолютной погрешности измерений увеличивается на 2 мА. |
Таблица 7 - Метрологические характеристики мультиметров в режиме измерения частоты переменного тока (пределы измерений 100 мВ, 1 В, 10 В, 100 В, 750 В)_
Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5)°С | Температурный коэффициент / °С |
1 | 4 | 6 |
от 3 до 10 Гц | ± 710"4F | ± 210-6F |
от 10 до 100 Гц | ± 3 10-4F | ± 210-6F |
от 100 Гц до 1 кГц | ± 710"5F | ± 210-6F |
от 1 до 300 кГц | ± 710"5F | ± 210-6F |
Примечания 1 F - измеренное значение частоты переменного тока; 2 Входное напряжение не менее 100 мВ. При входном напряжении менее 100 мВ погрешность увеличивается в 10 раз. |
Таблица 8 - Метрологические характеристики мультиметров в режиме измерения частоты периодического сигнала прямоугольной формы (пределы измерений 100 мВ, 1 В, 10 В, 100 В, 750 В)_
Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) °С | Температурный коэффициент / °С |
1 | 2 | 3 |
от 10 до 300 кГц | ± 610-5F | ± 210-6F |
Примечания 1 F - измеренное значение частоты периодического сигнала прямоугольной формы; 2 Входное напряжение не менее 100 мВ; 3 При входном напряжении менее 100 мВ погрешность увеличивается в 10 раз. |
Таблица 9 - Метрологические характеристики мультиметров 34465А, 34470А в режиме измерения электрического сопротивления постоянного тока_
Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) °С | Температурный коэффициент / °С |
1 | 2 | 3 |
100 Ом | ± (610-5R + 410-5R^) | ± (210-6R + 5 10-6^пр) |
1 кОм | ± (410-5R + 510-6^пр) | ± (210-6R + 110-6^пр) |
10 кОм | ± (410-5R + 510-6^пр) | ± (210-6R + 110-6^пр) |
100 кОм | ± (410-5R + 510-6^пр) | ± (210-6R + 110-6^пр) |
1 МОм | ± (710-5R + 510-6^пр) | ± (2- 10-6R + 210-6^пр) |
10 МОм | ± (2510-5R + 110-5^пр) | ± (3 10-5R + 410-6^пр) |
100 МОм | ± (310-3R + 110-5^пр) | ± (110-4R + 110-5^пр) |
1 ГОм | ± (3 10-2R + 110-5^пр) | ± (1 • 10-3R + 110-6^пр) |
Примечания 1 R - измеренное значение электрического сопротивления постоянного тока; 2 R^, - верхний предел поддиапазона измерений; 3 Пределы допускаемой основной абсолютной погрешности измерений нормируются для режима 4-х проводного измерения сопротивления или при 2-х проводном измерении при использовании функции обнуления подключаемых проводов; 4 Без использования функции обнуления подключаемых проводов добавляется дополнительная погрешность 0,2 Ом при измерении по 2-х проводной схеме измерения; 5 В диапазоне измерения от 100 МОм до 1 ГОм используется только 2-х проводная схема измерения. |
Таблица 10 - Метрологические характеристики мультиметров в режиме измерения электрической емкости_
Верхний предел поддиапазона измерения | Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) °С | Температурный коэффициент / °С |
1 | 2 | 3 |
1 нФ | ± (510-3С + 510-3Спр) | ± (510-4С + 5^10-4^Спр) |
1 | 2 | 3 |
10 нФ | ± (410-3С + 110'3Спр) | ± (510-4С + 110'4Спр) |
100 нФ | ± (410-3С + 110'3Спр) | ± (510-4С + 110'4Спр) |
1 мкФ | ± (410-3С + 110'3Спр) | ± (510-4С + 110'4Спр) |
10 мкФ | ± (410-3С + 110'3Спр) | ± (510-4С + 110'4Спр) |
100 мкФ | ± (410-3С + 110'3Спр) | ± (510-4С + 110'4Спр) |
Примечания 1 С - измеренное значение электрической емкости; 2 Спр - верхний предел поддиапазона измерений; 3 При измерениях электрической емкости необходимо использовать функцию “Математическое обнуление”. |
Таблица 11 - Технические характеристики мультиметров
Характеристика | Значение |
1 | 2 |
Напряжение питающей сети, В | 100/120/127/220/230/240 |
Частота питающей сети, Гц | 50/60/400 |
Потребляемая мощность, В-А | 25 |
Г абаритные размеры (длина х ширина х высота), мм, не более | 303,2 х 261,2 х 103,8 |
Масса, кг, не более | 3,76 |
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность, %, не более | от 18 до плюс 28 60 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре плюс 40 °С), %, не более | от 0 до плюс 55 80 |
наносится на лицевую панель мультиметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки мультиметров представлен в таблице 12.
Таблица 12 - Комплектность поставки мультиметров
Наименование | Количество, шт. |
1 | 2 |
Мультиметр цифровой | 1 |
Кабель питания | 1 |
Руководство по эксплуатации | 1 |
Методика поверки РТ-МП-2831-551-2015 | 1 |
Диск CD-ROM с руководством по эксплуатации и программным обеспечением для управления мультиметром | 1 |
осуществляется по документу РТ-МП-2831-551-2015 «ГСИ. Мультиметры цифровые 34465А, 34470А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.12.2015 г.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Основные средства поверки:
1 Калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (рег. № 52495-13):
- диапазон воспроизведения напряжения постоянного тока от 0 до 1100 В, пределы допускаемой относительной погрешности ± 6 • 10-6 % • иу + 400 мкВ, где иу - установленное значение напряжение постоянного тока;
- диапазон воспроизведения силы постоянного тока от 0 до 11 А, пределы допускаемой относительной погрешности ± 6 • 10-6 % • 1у + 480 нА, где 1у - установленное значение силы постоянного тока;
- диапазон воспроизведения напряжения переменного тока от 0 до 1100 В, частота от 10 Гц до 10 МГц, пределы допускаемой относительной погрешности ± 2300 • 10-6 % • иу + 45 мВ, где иу - установленное значение напряжение переменного тока;
- диапазон воспроизведения силы переменного тока от 0 до 11 А, частота от 10 Гц до 1 кГц , пределы допускаемой относительной погрешности ± 3600 • 10-6 % • 1у + 750 нА, где 1у - установленное значение силы переменного тока;
- диапазон воспроизведения электрического сопротивления постоянному току от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности ± 100 • 10-6 % • Яу, где Ry - установленное значение электрического сопротивления постоянному току;
- диапазон воспроизведения электрической емкости от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности ± 100 • 10-6 % • Rj,, где Rj, - установленное значение электрического сопротивления постоянному току;
2 Катушка электрического сопротивления Р4030 (рег. № 2825-72):
- номинальное сопротивление 1000 МОм, класс точности 0,02.
3 Генератор сигналов произвольной формы 33220А (рег. № 32993-09):
- диапазон воспроизведения частоты от 1мкГц до 6 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 2-10-5.
4 Магазин емкости Р5025 (рег. № 5395-76):
- диапазон воспроизведения емкости от 0 до 111 мкФ, класс точности 0,1 в диапазоне от 0 до 1 мкФ, класс точности 0,5 в диапазоне от 1 до 111 мкФ.
содержатся в документе «Мультиметры цифровые 34465А, 34470А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым 34465А, 34470А
1 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
3 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 - 30 А.
4 ГОСТ Р 8.767-2011. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот 110-1 до 1106 Гц.
6 ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
7 ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
8 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
9 Техническая документация изготовителя.
