Государственный реестр средств измерений

Пробник тока радиочастотный ESV-Z1, 63373-16

Пробник тока радиочастотный ESV-Z1 (далее - пробник) предназначен для бесконтактных измерений радиочастотных токов в проводах и кабелях совместно с измерительным приемником, имеющим входной импеданс 50 Ом.
Карточка СИ
Номер в госреестре 63373-16
Наименование СИ Пробник тока радиочастотный
Обозначение типа СИ ESV-Z1
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пробник тока радиочастотный ESV-Z1 (далее - пробник) предназначен для бесконтактных измерений радиочастотных токов в проводах и кабелях совместно с измерительным приемником, имеющим входной импеданс 50 Ом.

Описание

В основе работы пробника лежит принцип действия трансформатора тока, первичную обмотку которого образует окружаемый пробником провод, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом калибровки пробника.

Пробник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. Устройство пробника обеспечивает постоянную передаточную проводимость 0,1 См в установленном частотном диапазоне. Измеряемый ток, таким образом, легко аппроксимируется из показаний измерительного приемника без пересчета по коррекционной кривой. Минимальный измеримый радиочастотный ток определяется по графику шумов применяемого измерительного приемника.

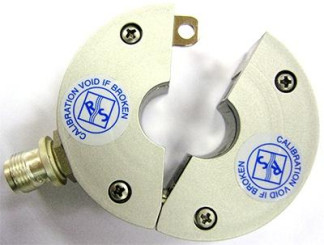

Общий вид пробника приведен на рисунке 1.

Корпус пробника опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу пробника, которое может привести к искажению результатов измерений. Места пломбирования отмечены стрелками.

Наименование характеристики

Значение характеристики

Рабочий диапазон частот

от 9 кГц до 600 МГц

Коэффициент калибровки, дБ (Ом), в зависимости от частоты:

9 кГц

-41,33

10 кГц

-40,37

20 кГц

-34,26

50 кГц

-26,43

100 кГц

-20,26

150 кГц

-16,67

200 кГц

-14,17

500 кГц

-6,26

1 МГц

-0,25

2 МГц

5,57

5 МГц

12,94

8 МГц

16,34

10 МГц

17,70

12 МГц

18,64

15 МГц

19,58

20 МГц

20,34

30 МГц

20,75

50 МГц

20,64

100 МГц

20,19

150 МГц

19,95

200 МГц

19,81

300 МГц

19,71

400 МГц

19,54

500 МГц

18,58

600 МГц

15,82

Пределы допускаемой относительной погрешности коэффициента калибровки, дБ

± 2

Выходное сопротивление в области равномерной частотной

зависимости (на частотах от 20 МГц до 300 МГц), Ом

50 ± 10

Масса, кг, не более

0,13

Г абаритные размеры (диаметр х высота), мм, не более

55 х 20

Диаметр проходного окна, мм, не менее

13,5

Рабочие условия применения:

- температура окружающего воздуха, °С

от 5 до 40;

- относительная влажность окружающего воздуха при

80;

температуре 25 °С, %, не более

от 84 до 106,7.

- атмосферное давление, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 2

Обозначение

Наименование

Количество

Пробник тока радиочастотный ESV-Z1

1 шт.

Кабель с импедансом 50 Ом длиной 1 м

1 шт.

Футляр

1 шт.

ESV-Z1 РЭ

Руководство по эксплуатации

1 экз.

ESV-Z1 ПС

Паспорт

1 экз.

ESV-Z1 МП

Методика поверки

1 экз.

Свидетельство о первичной поверке

1 экз.

Поверка

осуществляется в соответствии с документом ESV-Z1 МП «Пробник тока радиочастотный ESV-Z1. Методика поверки», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки, или поверительного клейма.

Основные средства поверки:

-    генератор сигналов измерительный 2023A (рег. № 25112-03) диапазон частот от 9 кГц до 1200 МГц; диапазон установки выходного напряжения от минус 30 до 132 дБ (мкВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 0,0001 %;

-    вольтметр универсальный В7-78/1 (рег. № 31773-06), диапазон измерений напряжения переменного тока от 10 мкВ до 750 В, пределы допускаемой относительной измерений погрешности измерений ± 0,6 % в частотном диапазоне от 1 кГц до 100 кГц;

-    милливольтметр высокочастотный URV55 с преобразователями первичными URV5-Z2 (рег. № 55214-13), диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой относительной погрешности измерений ± 0,5 %.

Сведения о методах измерений

Пробник тока радиочастотный ESV-Z1. Руководство по эксплуатации» ESV-Z1 РЭ.

Нормативные и технические документы, устанавливающие требования к пробнику тока радиочастотному ESV-Z1

1    ГОСТ Р 51319-99. «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний».

2    Техническая документация фирмы изготовителя.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 08.12.2024
