Установки для измерений статических параметров ЦАП УИСП-70, 63379-16

Назначение

Установки для измерений статических параметров ЦАП «УИСП-70» (далее - установки) предназначены для измерений напряжений постоянного электрического тока при определении электрических параметров гибридных интегральных микросхем (ГИС) цифро-аналоговых преобразователей (ЦАП) серий 427, К427, 430.

Описание

Принцип работы установок основан на прямом измерении выходных напряжений цифро-аналоговых преобразователей.

Конструктивно установка состоит из трех блоков: персональный компьютер; блок измерений; устройство контактное (сменное).

Блок измерений выполнен в стандартном металлическом приборном корпусе.

Измерение параметров ЦАП блок измерений выполняет автоматически, под управлением компьютера, входящего в состав установки. Подключение компьютера выполняется через модуль интерфейсный (входит в состав блока измерений), который реализует гальваническую развязку между компьютером и блоком измерений. Устройство управления блока измерений устанавливает напряжения логических уровней и цепей питания, полярность опорного напряжения в соответствии с требованиями технических условий на измеряемый тип гибридных интегральных микросхем ЦАП, а так же обеспечивает измерение токов потребления ЦАП. Коммутатор обеспечивает подачу на вход измерительной схемы выходного сигнала измеряемого ЦАП напряжений нуля и опорных напряжений, что позволяет выполнять калибровку измерительного тракта. Далее аналоговый сигнал преобразуется в цифровой код для передачи в компьютер. Компьютер производит окончательную обработку данных и вывод результатов на экран.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается оттиск поверительного клейма на винт на задней панели блока измерений.

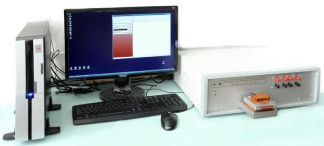

Фотография общего вида блока измерительного установок представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) включает в себя два уровня:

-    встроенное ПО;

-    ПО верхнего уровня (ПО компьютера).

Всё ПО является метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО компьютера

Таблица 2 - Идентификационные данные встроенного ПО

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Диапазон входных напряжений для измерения дифференциальной нелинейности, Eld и интегральной нелинейности El ,В    ± 10

Пределы допускаемой относительной погрешности измерений дифференциальной нелинейности, %    ± 0,0001.

Пределы допускаемой относительной погрешности измерений интегральной нелинейности El, %    ± 0,0001.

Диапазон входных напряжений для измерения погрешности преобразования в конечной точке Ео , В    от ± 9,995 до ± 10,005.

Пределы допускаемой относительной погрешности измерений погрешности преобразования в конечной точке Ео , %    ± 0,005.

Диапазон входных напряжений для измерения погрешности коэффициента преобразования Ео В    от ± 9,98 до ± 10,02.

Пределы допускаемой относительной погрешности измерений погрешности коэффициента преобразования Ео, %    ± 0,002.

Масса блока измерений не более 15 кг.

Габаритные размеры блока измерений, мм, не более 540*520*170.

Условия эксплуатации:

-    температура окружающего воздуха, °С    от 18 до 22;

-    относительная влажность воздуха, %    не более 80;

-    атмосферное давление, кПа    от 84 до 106;

-    частота питающей сети, Гц    от 49,5 до 50,5;

-    напряжение питающей сети переменного тока, В    от 215,6 до 224,4.

Знак утверждения типа

наносится фотохимическим или печатным способом на лицевую панель блока измерений установок и печатным способом в центре титульного листа руководства по эксплуатации.

Комплектность

В комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу РУКЮ.411721.002 РЭ «Установка для измерений статических параметров ЦАП «УИСП-70». Руководство по эксплуатации», раздел «Поверка», утверждённому ФБУ «Пензенский ЦСМ» в части раздела «Поверка» 21 октября 2015 г.

Перечень рекомендуемых основных средств поверки:

-    мультиметр 3458A (№ 25900-03 в госреестре СИ). Диапазон измерений от 0 до 100 В, погрешность ± (2,5-10-6-иизм +3-10-6-ик);

-    калибратор универсальный Н4-17 (№ 46628-11 в госреестре СИ). Диапазон воспроизведений от 0 до 20 В, погрешность ± (2-10-5-иВых +10-6-ик).

Сведения о методах измерений

Методика измерений приведена в разделах 1.4 и 2 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к установкам для измерений статических параметров ЦАП «УИСП-70»

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
