| Номер в госреестре | 63387-16 |
| Наименование СИ | Станция калибровки cистемы контроля вибросостояния изделия |
| Обозначение типа СИ | V-318-DI-30 ALCS-DI-30 |
| Изготовитель | ООО "Альконт", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Станция калибровки системы контроля вибросостояния изделия V-318-DI-30 ALCS-DI-30 (зав. № 30001) (далее станция) предназначена для воспроизведения механических колебаний синусоидальной формы при поверке и калибровке преобразователей в диапазоне частот от 2 до 20000 Гц.
Принцип действия станции основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.
Станция является рабочим эталоном в соответствии с ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц» и использует метод сравнения с эталонным вибропреобразователем.
Станция состоит из калибровочного прецизионного и силового участков.
Калибровочный прецизионный участок представляет собой станцию для калибровки преобразователей вибрации 9155 фирмы «Modal Shop, Inc.» (США) (заводской № S08081312), состоящую из стойки с встроенными в нее программным измерительным усилителем 9155D-443, источником питания модели 2100Е21-С (482А75), системным блоком 9155D-100 и вибростенда на воздушных подшипниках 9155D-831 (К394А31) с опорным вибропреобразователем модели 482А23 (442А102).
Конструктивно силовой участок изготовлен на основе системы LW140.141-110 фирмы «Labworks ^^(США) и включает электродинамический вибростенд ET-140, линейный усилитель мощности РА-141, контроллер SG-135, систему управления виброиспытаниями многоканальную цифровую (контроллер калибровочных профилей) VR9504 (Госреестр СИ № 48254-11), мультиметр цифровой Agilent 34401А (Госреестр СИ № 54848-13), акселерометр пьезоэлектрический 353В17 (Госреестр № 50255-12) и представляет собой испытательное оборудование, предназначенное для проведения испытаний на воздействие синусоидального виброускорения, случайного виброускорения, импульсного (ударного) виброускорения, случайной силы до 340 Н, импульсной (ударной) силы до 1000 Н, синусоидальной силы до 500 Н.

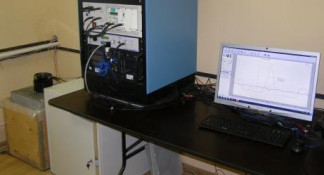

Внешний вид станции калибровки системы контроля вибросостояния изделия V-318-DI-30 ALCS-DI-30 приведен на рисунке 1. Вид сзади стойки силового участка представлен на рисунке 2.
утверждения типа и знак поверки
Место
опломбирования
представляет собой фирменное ПО и служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| ПО «TMS9155 Accelerometer Calibration Software» | |
| Идентификационное наименование ПО | TMS9155C 5.3.0.33 |
| Номер версии (идентификационный номер) ПО | 5.3.0.33 |
| Цифровой идентификатор ПО | 6D6956D5 |
| Другие идентификационные данные (если есть) | CRC32 |
| ПО «VibrationVIEW» | |
| Идентификационное наименование ПО | VibrationVIEW 9.0.6 8500 |
| Номер версии (идентификационный номер) ПО | 9.0.6 |
| Цифровой идентификатор ПО | 71D480E3 |
| Другие идентификационные данные (если есть) | CRC32 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Калибровочный прецизионный участок | |
| Диапазон рабочих частот, Гц | от 2 до 20000 |
| Диапазоны воспроизводимых виброускорений (амплитудное значение), м/с2: в непрерывном режиме в кратковременном режиме | от 0,1 до 98 от 0,1 до 392 |
| Относительный коэффициент поперечного движения вибростола без нагрузочной массы, %, не более | 20 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более | 15 |
| Опорные частоты, Гц | 100; 159 и 1000 |
| Наименование характеристики | Значения |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазонах рабочих частот, %: | |
| в диапазоне частот от 2 до 10 Гц включ. | ±2,0 |
| в диапазоне частот св. 10 до 100 Гц | ±1,2 |
| на частоте 100 Гц | ±0,8 |
| в диапазоне частот св.100 до 159 Гц | ±1,2 |
| на частоте 159 Гц | ±1,2 |
| в диапазоне частот св.159 до 1000 Гц | ±1,2 |
| на частоте 1000 Гц | ±1,2 |
| в диапазоне частот св.1000 до 5000 Гц включ. | ±1,4 |
| в диапазоне частот св.5000 до 10000 Гц включ. | ±1,9 |
| в диапазоне частот св.10000 до 15000 Гц включ. | ±2,2 |
| в диапазоне частот св .15000 до 20000 Гц | ±2,8 |
| Силовой участок | |
| Диапазон рабочих частот, Гц | от 0,5 до 6500 |
| Максимальные значения воспроизводимых виброускорений, м/с2: | |
| синусоидальное (ампл.значение) импульсное (ударное) (ампл.значение) случайное (СКЗ) | 1100 2000 750 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,5 до 6500 Гц, % | ±5 |
| Относительный коэффициент поперечного движения вибростола без нагрузочной массы, %, не более | 20 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более | 15 |
| Условия эксплуатации: диапазон рабочих температур, °С | от 18 до 25 |
| Габаритные размеры (высота х ширина х длина), мм, не более: стойка калибровочного прецизионного участка стойка силового участка | 930 х 550 х 660 1130 х 600 х700 |
| Масса, кг, не более: | |
| стойка калибровочного прецизионного участка | 50 |
| стойка силового участка | 75 |
наносится на стойку калибровочного прецизионного участка методом наклейки и на Руководство по эксплуатации типографским способом.
Станция калибровки системы контроля вибросостояния изделия
V-318-DI-30 ALCS-DI-30 1 шт.
Руководство по эксплуатации 1 экз.
Формуляр 1 экз.
осуществляется в соответствии с документом МИ 1929-2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки: вторичный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ Р 8.800-2012.
Знак поверки в виде оттиска наносится на свидетельство о поверке, в виде наклейки на стойку прецизионного участка.
ГОСТ Р ИСО 7919-1-99 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования»
Нормативные документы, устанавливающие требования к станции калибровки системы контроля вибросостояния изделия V-318-DI-30 ALCS-DI-30
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 • 10-1 + 2-104 Гц».
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 19.11.2024 |
