Номер в госреестре | 63389-16 |
Наименование СИ | Комплекты мер ультразвуковых |
Обозначение типа СИ | ККО-2 |
Изготовитель | ООО "Алтек-Инвест", г.С.-Петербург |
Год регистрации | 2016 |
Срок свидетельства | 11.03.2021 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекты мер ультразвуковых ККО-2 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для проведения поверки, калибровки и настройки ультразвуковых дефектоскопов.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов и поверхностей. Линейные размеры мер, поверхностей, диаметры и расположения центров искусственных дефектов соответствуют ISO 2400 для меры № КО-VI, ISO 7963 для меры № КО^2. Меры изготовлены из стали 20.

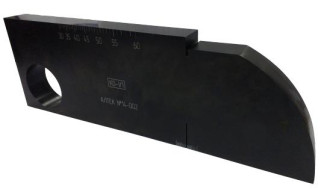

Общий вид комплектов мер приведен в таблице 1.
Таблица 1
Обозначение
Общий вид
меры
Лицевая сторона*
Мера № КО-VI
Обозначение меры | Общий вид |
Мера № КО-VI | Оборотная сторона** Искусственный дефект Д2 Базовая риска шкалы 1 |
Искусственный дефект Д1 | |
Мера №КО^2 | Лицевая сторона ■ ' ^ Рабочая поверхность 2 Г рань 2 Искусственный дефект Д . ...; --■ s" Л Г рань 1 Рабочая поверхность 2 |
Мера
№КО-У2
Базовая риска шкалы 3
* Лицевая сторона меры - сторона меры, на которую нанесена маркировка и заводской номер.
** Оборотная сторона меры - сторона меры, противоположная лицевой стороне.
Основные метрологические и технические характеристики комплектов мер приведены в таблицах 2.1, 2.2.
Таблица 2.1 - Мера № КО-У1
Наименование характеристики | Значение характеристики |
Номинальное значение диаметра искусственного дефекта и его допустимое отклонение, мм: - искусственный дефект Д1 - искусственный дефект Д2 | 50 ± 0,1 3 ± 0,1 |
Номинальное значение расстояния до центра искусственного дефекта Д1 и его допустимое отклонение, мм: - от рабочей поверхности 1 меры | 30 ± 0,1 |
Номинальное значение расстояния до центра искусственного дефекта Д2 и его допустимое отклонение, мм: - от рабочей поверхности 2 меры | 15 ± 0,1 |
Паз: - номинальное значение глубины и его допустимое отклонение, мм - номинальное значение ширины и его допустимое отклонение, мм | 15 ± 0,1 2 ± 0,1 |
Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 1 до базовой риски шкалы 1, мм | 51,96 ± 0,1 |
Расстояние от проекции центра искусственного дефекта Д2 на рабочую поверхность 2 до базовой риски шкалы 2, мм | 32,17 ± 0,1 |
Расстояние от проекции центра искусственного дефекта Д1 на рабочую поверхность 2 до базовой риски шкалы 3, мм | 40,41 ± 0,1 |
Расстояние от базовой риски шкалы 4 до грани 2 меры, мм | 100 ± 0,1 |
Наименование характеристики | Значение характеристики |
Положение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 2 - для шкалы 3 вдоль рабочей поверхности 2 - для шкалы 4 вдоль рабочей поверхности 1 | 30-(tga - tg60°) ± 0,1 15-(tga - tg65°) ± 0,1 70-(tga - tg30°) ± 0,1 где a - значение угла ввода, соответствующее данной риске, ..,° 10 ± 0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов, глубины и ширины паза, расстояний до центров искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм | ± 0,05 |
Шероховатость рабочих поверхностей меры Яа, не более, мкм | 1,6 |
Отклонение от плоскостности рабочих поверхностей, не более, мм | 0,02 |
Скорость продольной ультразвуковой волны в мере, м/с | 5920 ± 30 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 15 |
Габаритные размеры, длинах ширинах высота, мм, не более | 300х25х100 |
Масса, не более, кг | 6 |
Температура эксплуатации, °С | От минус 25 до плюс 50 |
Относительная влажность воздуха (при температуре 25°С), %, не более | 80 |
Таблица 2.2 - Мера № KO-V2
Наименование характеристики | Значение характеристики |
Номинальное значение диаметра искусственного дефекта Д и его допустимое отклонение, мм: | 5 ± 0,1 |
Номинальное значение расстояния до центра искусственного дефекта Д и его допустимое отклонение, мм: - от рабочей поверхности 1 меры - от рабочей поверхности 2 меры | 20 ± 0,1 7,7 ± 0,1 |
Расстояние от базовой риски шкалы 1, мм: - до грани 1 меры - до грани 2 меры | 25 ± 0,1 50 ± 0,1 |
Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 1 до базовой риски шкалы 2, мм | 16,78 ± 0,1 |
Расстояние от проекции центра искусственного дефекта Д на рабочую поверхность 2 до базовой риски шкалы 3, мм | 16,5 ± 0,1 |
Наименование характеристики | Значение характеристики |
Положение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 1 - для шкалы 3 вдоль рабочей поверхности 2 | 5 ± 0,1 20-(tga - tg40°) ± 0,1 7,69-(tga - tg65°) ± 0,1 где a - значение угла ввода, соответствующее данной риске, .° |
Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, расстояния до центра искусственного дефекта, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм | ± 0,05 |
Номинальное значение угла наклона рабочей поверхности 1 к рабочей поверхности 2, ..,° | 30 |
Допустимое отклонение от номинального значения угла наклона рабочей поверхности 1 к рабочей поверхности 2, | ± 10 |
Пределы допускаемой абсолютной погрешности воспроизведения угла наклона рабочей поверхности 1 к рабочей поверхности 2, .' | ± 5 |
Шероховатость рабочих поверхностей меры Яа, не более, мкм | 1,6 |
Отклонение от плоскостности рабочих поверхностей, не более, мм | 0,02 |
Скорость продольной ультразвуковой волны в мерее, м/с | 5920 ± 30 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 15 |
Габаритные размеры, длинах ширинах высота, мм, не более | 75х45х12,5 |
Масса, не более, кг | 0,250 |
Температура эксплуатации, °С | От минус 25 до плюс 50 |
Относительная влажность воздуха (при температуре 25°С), %, не более | 80 |
наносится на титульный лист паспорта комплекта мер типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование и условное обозначение | Обозначение | Кол-во, шт. |
Мера КО-У1 | ДШЕК.401249.004 | *** |
Мера КО-У2 | ДШЕК.401249.005 | *** |
Упаковка КО-У1 | ДШЕК.401925.004 | |
Упаковка КО-У2 | ДШЕК.401925.005 | |
Паспорт КО-У1 | ДШЕК.401249.004 ПС | |
Паспорт КО-У2 | ДТТТЕК.401249.005 ПС | |
Методика поверки | ДТТТЕК .401926.002 И3 | 1 |
*** Тип и количество мер в комплекте зависит от заказа потребителя **** Поставляется совместно с соответствующей мерой.
осуществляется в соответствии с документом ДШЕК.401926.002 ИЗ «ГСИ. Комплекты мер ультразвуковых ККО-2. Методика поверки», утвержденным ФГУП «ВНИИОФИ» в январе
2015 г.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
1. Линейка контрольная визуально-цифровая КЛВЦ (Госреестр № 51173-12).
2. Угольник поверочный 90° типа УШ (Госреестр № 666-10).
3. Плита поверочная и разметочная (Госреестр № 11605-10).
4. Линейка поверочная лекальная ЛД (Госреестр № 3461-73).
5. Угломер с отсчетом по нониусу (Госреестр №34884-07)
6. Щупы набора №2 (Госреестр № 369-73).
7. Прибор для измерений параметров шероховатости поверхности SURTRONIC 25 (Госреестр № 45575-10).
8. Тестер ультразвуковой УЗТ-РДМ (Госреестр № 44488-10).
9. Микрометр МК 50 (Госреестр № 51486-12).
10. Микрометр МК 100 (Госреестр № 51486-12).
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующий прибор.
Нормативные и технические документы, устанавливающие требования к комплектам мер ультразвуковых ККО-2
1. Комплект мер ультразвуковых ККО-2. Технические условия ДШЕК.401926.002 ТУ.
Зарегистрировано поверок | 8 |
Поверителей | 4 |
