Государственный реестр средств измерений

Датчики температуры ДТ 28, 63391-16

63391-16
Датчики температуры ДТ 28 (далее - датчики) предназначены для измерения температуры жидких и газообразных сред.
Карточка СИ
Номер в госреестре 63391-16
Наименование СИ Датчики температуры
Обозначение типа СИ ДТ 28
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2016
Срок свидетельства 11.03.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики температуры ДТ 28 (далее - датчики) предназначены для измерения температуры жидких и газообразных сред.

Описание

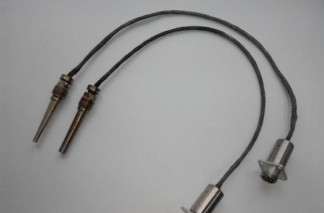

Датчики состоят из чувствительного элемента, кабеля удлинителя и соединителя. Принцип действия датчиков основан на зависимости электрического сопротивления чувствительного элемента от температуры.

Датчики изготавливаются в двух модификациях ДТ 28 и ДТ 28-01. Модификации отличаются температурным коэффициентом платинового чувствительного элемента. В ДТ 28 используется термопреобразователь с температурным коэффициентом а=0,00385 °С-1, в ДТ 28-01 -с температурным коэффициентом а=0,00375 °С-1.

Датчики имеют индивидуальную градуировку в диапазоне температур от 20 до 273,15 К и групповую от 273,15 до 573 К. При градуировке датчиков указываются значения сопротивления при следующих температурах: 13 К и далее через каждый градус до 30; 32; 34; 36; 38; 40; 45; 50; 55; 60; 65; 70; 80; 90; 100; 115; 130; 150; 175; 200; 225; 250; 273,15; 300; 323; 350; 400; 450, 573,15 К и градуировочных точках: Т1=(13,95±0,05) К; Т2=(20,4 ± 0,5) К; Т3=(77,5 ± 0,5 К), Т4 = (273,15±0,05) К.

Градуировочная характеристика в диапазоне от 273,15 до 573 К рассчитывается по фор-

2    3 4

муле: Rt= Ro(1+AT+BT -100CT +CT ). Значения постоянных А, В, С градуировочной характеристики приведены в таблице 1.

Таблица 1

Модификация датчика

О

А,

-2

С

О

В,

С, °С-4

ДТ 28

3,9083 • 10-3

минус 5,775-10-7

минус 4,183 10-12, (С=0 при t>0 °С)

ДТ 28-01

3,8110-3

минус 6,02 • 10-7

минус 6,0-10-12 , (С=0 при t>0 °С)

Технические характеристики

Диапазон измерений температуры, о С    от минус 253 до 300

Пределы допускаемой абсолютной погрешности измерений температуры: в диапазоне от минус 253 о С до 0 о С включ.    ± 0,5 о С

в диапазоне свыше 0 о С до 300 о С    ± [0,6 + 0,01 * Т]

где Т температура в о С

Габаритные размеры, мм:

длина    ( 340-25 )

диаметр корпуса    (10±1)

Масса, кг, не более    0,1

Нормальные климатические условия при определении метрологических характеристик (рабо-

о

чие условия) характеризуются температурой воздуха от 15 до 35 С, относительной влажностью воздуха от 45 до 80 %, атмосферным давлением от 8,4-104 до 10,7-104 Па (от 630 до 800 мм рт. ст.).

Знак утверждения типа

наносится на титульный лист паспорта типографским или иным способом.

Комплектность

В комплект поставки датчика входят:

-    датчик температуры ДТ 28 или ДТ 28-01 - 1 шт.;

-    паспорт СДАИ.405219.011ПС - 1 экз.;

-    прокладка СДАИ.754152.272 - 2 шт.;

-    руководство по эксплуатации СДАИ.405219.011РЭ -1 экз;

-    методика поверки. Л310.235.00.00МП-1 экз.

Примечание - Руководство по эксплуатации поставляется с первой партией датчиков, отправляемых в один адрес, далее при корректировке документа и по требованию потребителя.

Поверка

осуществляется в соответствии с документом Л310.235.00.00МП «Инструкция. Датчики температуры ДТ 28. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 22 октября 2015 года.

Основные средства поверки: термометр сопротивления платиновый эталонный ПТС-10, рег. № 11804-99, температурный диапазон от 0 до 450 °С;

термометр сопротивления эталонный ТСРЖН-1, государственный рабочий эталон единицы температуры СПК0257620, температурный диапазон от 0,8 до 273 К;

термостат переливной прецизионный ТПП-1-0, рег. № 33744-07, температурный диапазон от 35 до 300 °С;

калибратор температуры КТ-650Н, рег. № 53005-13, диапазон от 50 до 680 °С, нестабильность температуры ± 0,005 °С за 30 минут;

измеритель-регулятор температуры многоканальный прецизионный МИТ 8.10, рег. № 19736-00 диапазоны измерений: от 77 до 1235 К, от 0,001 до 2000 Ом, от минус 300 до 300 мВ.

Знак поверки наносится в паспорте.

Сведения о методах измерений

Методика измерений содержится в документе «Датчик температуры ДТ 28. Паспорт» СДАИ.405219.011ПС.

Нормативные и технические документы, устанавливающие требования к датчикам температуры ДТ 28

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

2    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерения температуры»

63391-16
Номер в ГРСИ РФ:
63391-16
Производитель / заявитель:
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации:
2016
Cрок действия реестра:
11.03.2021
