Имитаторы скорости движения транспортных средств ИС-24 Д, 63392-16

Назначение

Имитаторы скорости движения транспортных средств «ИС-24»Д (далее - имитаторы) предназначены для воспроизведения скорости движения с целью контроля метрологических характеристик радиолокационных измерителей скорости движения, работающих на частоте 24,15 ГГц и принцип действия которых основан на эффекте Доплера.

Описание

Имитатор представляет собой компактный моноблочный прибор, питающийся от встроенного аккумулятора.

Принцип действия имитатора основан на управлении переменной реактивной нагрузкой волноводного тракта, по которому происходит распространение излученных измерителем скорости и отраженных от нагрузки электромагнитных волн. При модуляции нагрузки с определенной частотой имитируется движение объекта с соответствующей скоростью.

Встроенный генератор формирует ряд из восьми управляющих сигналов на частотах, соответствующих ряду имитируемых скоростей. Значения имитируемых скоростей выводятся на светодиодный индикатор. Питание имитатора осуществляется от аккумулятора 12 В.

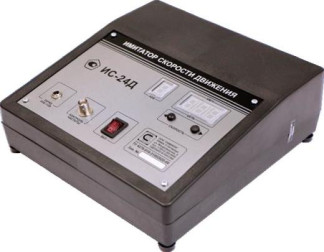

Общий вид имитатора и места нанесения пломбы и знака поверки показан на рисунке 1

Программное обеспечение

Программное обеспечение, установленное на имитатор выполняет следующие функции: управление электронным блоком имитатора, изменение настроек, цифровая обработка сигналов, отображение результатов измерений на жидкокристаллическом индикаторе.

ПО СИ «ИС-24»Д является внутренним программным обеспечением. Метрологически значимой частью является всё внутреннее программного обеспечения СИ. ПО записывается в память прибора при производстве и закрыто на аппаратном уровне от изменения и считывания.

Идентификационные признаки ПО отсутствуют.

Уровень защиты ПО СИ «ИС-24»Д от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.

Пределы допускаемой абсолютной погрешности имитации скорости, км/ч Напряжение питания постоянного тока, В Потребляемая мощность, Вт, не более Дальность действия имитатора, м, не более Г абаритные размеры, мм, не более

-    длина

20, 70, 90, 120, 150, 180, 250, 300 ± 0,3

от 12 до 15

15

30

220

230

90

1,2

10000

8

от минус 10 до плюс 40 80

от 84,0 до 106,7

-    ширина;

-    высота

Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 25 °С, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на корпус имитатора фотохимическим методом и на титульные листы формуляра ГДЯК 464965.023 ФО и руководства по эксплуатации ГДЯК 464965.023 РЭ типографским способом.

Комплектность

Комплект поставки указан в таблице 1.

Таблица 1

Поверка

осуществляется по документу ГДЯК 464965.015 МП «Имитаторы скорости движения транспортных средств «ИС-24»Д. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 09.10.2015 г.

Перечень средств измерений, применяемых при поверке:

- Частотомер электронно-счетный Ч3-32, 10 Гц - 3,5 МГц; ± 5,0-10-6(за 6 месяцев).

Сведения о методах измерений

Методика измерений изложена в документе ГДЯК464965.023 РЭ «Имитатор скорости движения транспортных средств «ИС-24»Д. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к имитаторам скорости движения транспортных средств «ИС-24»Д

1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех-

нические условия.

2.    ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания»

3.    ТУ 4278-019-31002820-09 Имитаторы скорости движения транспортных средств «ИС-24»Д. Технические условия”.
