Номер в госреестре | 63395-16 |
Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП "НИЦ РКП" |
Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП» (далее - каналы) предназначены для измерений электрического сопротивления, напряжения и силы постоянного тока, частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от измерительных преобразователей на испытательной станции ИС-102 ФКП «НИЦ РКП», г. Пересвет.
Принцип действия каналов основан на преобразовании аналоговых и частотных электрических сигналов, поступающих от датчиков давлений потенциометрического типа, термопреобразователей сопротивления и термометров термоэлектрических, турбинных датчиков расходов и чисел оборотов, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования, а также преобразования частоты с помощью быстродействующего 32 разрядного АЦП в цифровой код и обработкой информации в ПЭВМ, с последующей выдачей сигналов силы постоянного тока для решения задач по автоматическому регулированию, управлению и аварийной защите изделий РКТ и стендовых систем.
Каналы представляют собой совокупность каналов измерений относительного сопротивления потенциометрических датчиков давлений, каналов измерений электрического сопротивления резистивных датчиков температур, каналов измерений силы и напряжения постоянного тока и частоты переменного тока от стендовых преобразователей, а также каналов выдачи силы постоянного тока.
Конструктивно каналы смонтированы в 4-х шкафах (стойках) фирмы «RITTAL», где расположены преобразователи типа АЧП2-06.Ех, АЧП3-10.Ех, АЧП2-11.Ех, АЧП3-04.Ех, АЧП3-10.Ех, ПО1, модули распределения сигналов типа БРС, адаптеры SW-МСКЧ и контроллеры управления и регистрации типа СИКОН-М1, СИКОН-М3 и СИКОН ТС1775.30, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.

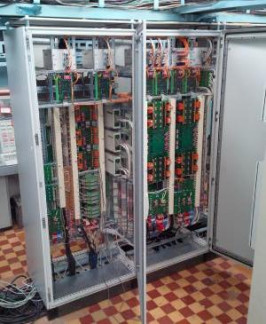

Общий вид шкафов (стоек) каналов представлен на рисунке 1.
Знак поверки в виде наклейки и оттиска каучукового клейма наносится на свидетельство о поверке.
ИУС-И2 САЗ-2 ИУС-ЭГС2
Программное обеспечение (ПО) каналов предназначено для реализации всех функций системы и состоит из следующих компонентов:
- программа подготовки исходных данных,
- программа пульта оператора,
- программа пульта контроля и управления,
- программа экспресс-обработки результатов испытания,
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов каналов в режиме реального времени, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля, алгоритмов имитации объекта управления.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов КСС.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики каналов нормированы с учетом метрологически значимого ПО.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | 10.70076.9-01 12 3 |
Номер версии (идентификационный номер ПО) | Версия 1 |
Цифровой идентификатор ПО | 9DB1FB68 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32(IEEE 1059-1993) |
Основные метрологические характеристики измерительных каналов (ИК) (электрической части) комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) представлены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК
ИК | Состав ИК | Диапазон измерений/воспро изведений | Количество каналов, шт. | Пределы допускаемой погрешности, % |
Канал измерений относительного сопротивления* (САЗ-2) | АЧП2-06.Ех, БРС, SW-МСКЧ, СИКОН-М3 | от 5 до 100 % | 16 | ± 0,20 (абсолютная погрешность) |
Канал измерений частоты переменного тока (САЗ-2) | ПО1, СМ, СИКОН- М3 | от 10 до 11000 Гц | 18 | ± 0,15 (приведенная к верхнему значению диап. измерений) |
Канал измерений электрического сопротивления (САЗ-2) | АЧП3-04.Ех, БРС, SW-МСКЧ, СИКОН-М3 | от 1 до150 Ом | 2 | ± 0,20 (приведенная к верхнему значению диап. измерений) |
Канал измерений напряжения постоянного тока (САЗ-2) | АЧП3-10.Ех, БРС, SW-МСКЧ, СИКОН-М3 | от минус 10 до плюс 70 мВ | 12 | ± 0,20 (приведенная к диапазону измерений) |
Канал измерений напряжения постоянного тока (ИУС-И2) | АЧП2-11.Ех, SW-МСКЧ, СИКОН-М1 | от 0 до 6 В | 10 | ± 0,20 (приведенная к диапазону измерений) |
Канал измерений относительного сопротивления (ИУС-ЭГС2) | БИЗ3-06, СИКОН ТС 1775.К1 | от 5 до 100 % | 16 | ± 0,30 (абсолютная погрешность) |
Канал воспроизведения силы постоянного тока (ИУС-ЭГС2) | МУФТ, СИКОН ТС1775.К1 | от минус 50 до плюс 50 мА | 4 | ± 0,30 (приведенная к диапазону воспроизведений) |
ИК | Состав ИК | Диапазон измерений/воспроизведений | Количество каналов, шт. | Пределы допускаемой погрешности, % |
Канал измерений силы постоянного тока (ИУС-ЭГС2) | МУФТ, SCM5B41, СИКОН ТС 1775.К1 | от минус 50 до 50 мА | 4 | ± 0,10 (приведенная к диапазону измерений) |
Примечание * - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах
Основные технические и эксплуатационные характеристики каналов приведены в таблице 3.
Таблица 3 - Основные технические и эксплуатационные характеристики каналов
Характеристика | Значение |
Напряжение питающей сети переменного тока, В | от 205 до 230 |
Напряжение питающей сети постоянного тока, В | от 24 до 34 |
Время непрерывной работы, ч, не менее | 72 |
Ресурс работы в течение 10 лет, ч, не менее | 10000 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % - атмосферное давление, кПа | от 10 до 35 до 80 от 84 до 107 |
Габаритные размеры шкафов (стоек) (4 шт.), (глубинахширинахвысота), мм, не более | 600x800x2000 |
наносится на титульный лист Руководства по эксплуатации 10.70112.00.00 РЭ типографским способом.
В комплект поставки входят:
- каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП»;
- программное обеспечение;
- комплект ЗИП;
- руководство по эксплуатации 10.70112.00.00 РЭ, включая методику поверки.
осуществляется в соответствии с документом 10.70112.00.00 РЭ, раздел 8 «Методика поверки (калибровки) каналов измерительных (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП», утвержденным ФГУП «ВНИИМС» 31 октября 2015 г.
Основное оборудование для поверки (калибровки):
- магазин сопротивлений Р4831 (диапазон от 0,002 до 111111 Ом, класс точности
0,02/2 10"6),
- калибратор программируемый П320 (пределы допускаемой основной погрешности воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В ± (20-Цк + 40) мкВ, в диапазоне от 0 до 100 мВ ± (0,05 -Цк + 10) мкВ, где Цк - безразмерные величины, численно равные воспроизводимому значению силы или напряжения постоянного тока),
- мультиметр 3458А (пределы допускаемой основной погрешности измерений силы постоянного тока в диапазоне от 0 до 100 мА ± (25 -10-6 D + 4-10-6 Е), где D - показание прибора, Е - предел измерений),
- генератор сигналов низкочастотный прецизионный ГЗ-110 (пределы допускаемой основной погрешности воспроизведения частоты переменного тока в диапазоне от 0,01 Гц до 20 МГц ±3-10-7f Гц).
Методы измерений изложены в документе «Каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП». Руководство по эксплуатации 10.70112.00.00 РЭ».
Нормативные документы, устанавливающие требования к каналам измерительным (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП»
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
