Трансформаторы напряжения OTEF 126, 63404-16

Назначение

Трансформаторы напряжения OTEF 126 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы напряжения обеспечивают масштабное преобразование первичного напряжения 110V3 кВ во вторичное напряжения 100V3 В для непосредственного измерения с помощью стандартных измерительных приборов.

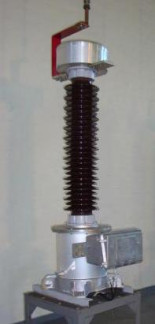

Трансформаторы напряжения OTEF 126 представляют собой индуктивные трансформаторы напряжения. Конструктивно состоят из бака с установленным на нем фарфоровым опорным изолятором.

Внутренняя изоляция - бумажно-масляная. Первичная обмотка и сердечник помещены в бак, изготовленный из коррозионно-стойкого алюминиевого сплава и заполненный минеральным маслом. Изменения объема масла, возникающие при изменениях температуры, компенсируются с помощью расширительной камеры из нержавеющей стали. Она соединяется с основным масляным резервуаром в корпусе трансформатора посредством медной трубки. Перемещения в системе компенсации регистрируются по индикатору уровня масла, который

располагается за окошком в головной части трансформатора. На баке предусмотрены четыре монтажные опоры и контактная коробка для размещения заземляемого вывода «Х» первичной обмотки и вторичных обмоток, закрываемая съемной пломбируемой крышкой. Наружная изоляция обеспечивается с помощью алюмооксидного фарфора с глазурью коричневого цвета. Наверху фарфорового изолятора расположена головка из легированного алюминия с присоединительным фланцем. На контактной коробке размещена табличка технических данных из анодированного алюминия. Рабочее положение трансформаторов в пространстве -вертикальное.

Таблица 1 - Характеристики трансформаторов напряжения OTEF 126

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Трансформатор напряжения OTEF 126    18 шт.

(Зав. №№ 2008/475111, 2008/475112, 2008/475113, 2008/475114, 2008/475115, 2008/475116, 2008/475117, 2008/475118, 2008/475119, 2008/475120, 2008/475121, 2008/475122, 2008/475123, 2008/475124, 2008/475125, 2008/475126, 2008/475127, 2008/475128).

Паспорт    18 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель напряжения ДН- 160пт (пределы допускаемой основной погрешности по напряжению + 0,1 %, аттестованный в качестве эталона 2 разряда);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 или

-    измеритель многофункциональный характеристик переменного тока Ресурс-ОТ2-ПТ (пределы допускаемой основной погрешности по напряжению + 0,05 %).

-    магазин нагрузок МР3025 (± 4 %).

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения OTEF 126

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Техническая документация фирмы «AREVA T&D Messwandler GmbH», Г ермания.
