Твердомеры Роквелла и Супер-Роквелла DuraJet 10, 63406-16

63406-16
Твердомеры Роквелла и Супер-Роквелла DuraJet 10 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78 и по шкалам Бринелля.
Карточка СИ
Номер в госреестре 63406-16
Наименование СИ Твердомеры Роквелла и Супер-Роквелла
Обозначение типа СИ DuraJet 10
Изготовитель "EMCO-TEST PrufmaSchinen GmbH", Австрия
Год регистрации 2016
Срок свидетельства 11.03.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Роквелла и Супер-Роквелла DuraJet 10 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78 и по шкалам Бринелля.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан:

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании стального шарикового наконечника с последующим измерением глубины отпечатка (метод пересчета от глубины). По шкалам Бринелля твердомеры могут применяться только для измерения твёрдости сталей.

Рама твердомера представляет собой жесткую литую конструкцию из чугуна. Измерения проводятся в автоматическом режиме при помощи моторизованного вертикального перемещения испытательного модуля при нажатии кнопки «Старт» на сенсорной панели управления.

Твердомеры позволяют справочно измерять твердость по шкалам Супер-Роквелла НЮ5Т и НК45Т. При измерениях по методу Бринелля система приложения нагрузки обеспечивает приложение трех нагрузок.

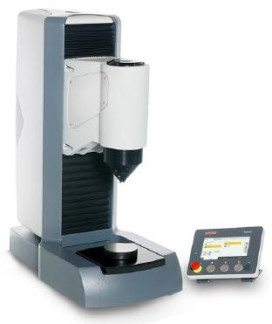

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.

Рисунок 2 - Задняя панель твердомеров

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ecos Workfow DuraJet Edition

Номер версии (идентификационный номер) ПО

v 1.02.04 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Шкалы твердости

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предварительная

предварительной

нагрузки

основных

нагрузок

Шкала Роквелла

HRA

588,4

98,07

± 2,0

± 0,5

HRB

980,7

HRC

1471

Шкала Супер-Роквелла

HR15N

147,1

29,42

± 2,0

± 0,66

HR30N, HR30T

294,2

HR45N

441,3

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Шкалы твердости

Диапазон измерений твёрдости

Пределы допускаемой абсолютной погрешности твердомеров

Шкала Роквелла

HRA

от 70 HRA до 93 HRA

± 1,2 HRA

HRB

от 25 HRB до 80 HRB

± 3,0 HRB

от 80 HRB до 100 HRB

± 2,0 HRB

HRC

от 20 HRC до 35 HRC

± 2,0 HRC

от 35 HRC до 55 HRC

± 1,5 HRC

от 55 HRC до 70 HRC

± 1,0 HRC

Шкала Супер-Роквелла

HR15N

от 70 HR15N до 94 HR15N

± 1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N

± 2,0 HR30N

от 76 HR30N до 86 HR30N

± 1,0 HR30N

HR45N

от 40 HR45N до 78 HR45N

± 2,0 HR45N

HR30T

от 45 HR30T до 70 HR30T

± 3,0 HR30T

от 70 HR30T до 82 HR30T

± 2,0 HR30T

Диапазоны измерений твердости по шкалам Бринелля:

HBW 2,5/62,5 (нагрузка 613 Н).......................................................................................от 32 до 200;

HBW 5/250 (нагрузка 2452 Н).........................................................................................от 32 до 200;

HBW 2,5/187,5 (нагрузка 1839 Н)....................................................................................от 95 до 600.

Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 4.

Таблица 4

Обозначение шкал измерения твёрдости

Интервалы измерения твёрдости, HBW

40±10

100±50

200±50

300±50

400±50

525±75

Пределы допускаемой абсолютной погрешности по шкалам, HBW

HBW 2,5/62,5; HBW 5/250

± 5

± 15

± 12,5

HBW 2,5/187,5

± 15

± 12,5

± 17,5

± 22,5

± 30

Рабочие условия применения:

-    температура окружающего воздуха, °С..............................................................от 5 до 40;

-    относительная влажность окружающего воздуха, %, не более.....................................90.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В....................220±2.

Габаритные размеры, мм, не более:

-    длина..................................................................................................................................562;

-    ширина ............................................................................................................................300;

-    высота................................................................................................................................740.

Масса, кг, не более............................................................................................................110.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

Твердомер DuraJet 10 в составе..........................................................................................1 шт.;

-    испытательный модуль

-    сенсорная панель управления........................................................................................1 шт.;

-    стандартный испытательный столик со вставкой 0 90мм,...........................................1 шт.;

-    вспомогательное оборудование.............................................................................1 комплект.

Руководство по эксплуатации DuraJet 10 - 01 РЭ.............................................................1 экз.

Методика поверки DuraJet 10 - 01 МП...............................................................................1 экз.

Поверка

осуществляется по документу DuraJet 10 - 01 МП «Инструкция. Твердомеры Роквелла и Супер-Роквелла DuraJet 10. Методика поверки», утверждённому первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 07.12.2015 г.

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRB; (83±3) HRA;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) ИЮ0Т; (76±6) HR30Т;

-    (100±25) HBW; (200±50) HBW; (400±50) HBW.

Знак поверки наносится на заднюю панель твердомеров.

Сведения о методах измерений

Твердомеры Роквелла и Супер-Роквелла DuraJet 10. Руководство по эксплуатации. DuraJet 10 - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла DuraJet 10

1    ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»

2    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

3    ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»

4    ГОСТ 8.062-85 «ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»

5    Техническая документация фирмы-изготовителя.
