| Номер в госреестре | 63409-16 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 11.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры инфракрасные серии VERTEX, модификации VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v (далее - фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в дальнем, среднем, ближнем ИК диапазонах, а также в видимой и ультрафиолетовой областях электромагнитного спектра, определения концентрации различных веществ в твердой, жидкой и газообразной фазах исследуемых образцов.
Фурье-спектрометры представляют собой стационарные автоматизированные приборы. Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр модификаций Vertex 70 и Vertex 70v построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется линейно с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Для исключения влияния внешних воздействий (наличие паров воды в атмосфере и двуокиси углерода) в приборах модификаций VERTEX 70, VERTEX 80 имеется приспособление для продувки сухим воздухом или азотом, а в приборах модификаций VERTEX 70v, VERTEX 80v создается вакуум при помощи высокопроизводительного безмасляного насоса.

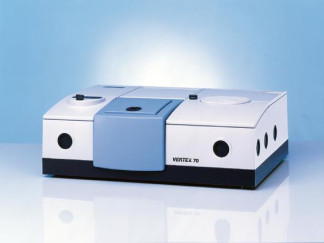

Место нанесение знака поверки
а)
б)
в)
Полностью цифровой прибор оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет влияния на прибор электромагнитных излучений.
Конструктивно Фурье-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей, приставок и держателей образцов, что даёт возможность работать в различных режимах отражения и пропускания. Приборы могут комплектоваться портами входа и выхода излучения для использования дополнительных внешних источников излучения и дополнительных внешних детекторов. Также, по желанию заказчика, при помощи дополнительных оптических компонентов (источников, светоделителей, детекторов и пр.), можно расширить спектральный диапазона показаний и увеличить разрешение.
Управление процессом измерения осуществляется от внутреннего контроллера и внешнего компьютера с помощью программного комплекса OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее полного использования всех возможностей Фурье-спектрометров.
С помощью программного обеспечения осуществляется настройка прибора, оптимизация его параметров, управление его работой, Фурье-преобразование интерферограммы, обработка выходной информации, в том числе построение градуировочных графиков, печать результатов и сохранение результатов анализа. Программный пакет OPUS обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Программное обеспечение имеет следующие идентификационные данные:
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPUS |
| Номер версии (идентификационный номер) ПО | 7.2 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 3
| Наименование характеристик | Значение ха | рактеристик | ||
| VERTEX 70 | VERTEX 70v | VERTEX 80 | VERTEX 80v | |
| Спектральный диапазон измерений, см-1 | 8000-350 | |||
| Спектральный диапазон показаний, см-1 | 28000-15 | 28000-10 | 50000-10 | 50000-5 |
| Спектральное разрешение измерений, не более, см-1 | 0,4 | 0,2 | ||
| Спектральное разрешение показаний, не более, см-1 | 0,16 | 0,06 | ||
| Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 1554,353 см-1), см-1 | ±0,5 | |||
| Отношение сигнал/шум (от пика до пика), при регистрации спектров поглощения время накопления 5 с, (разрешение 4 см-1), не менее | 7000:1 | 7500:1 | ||
| Максимальная скорость сканирования, мм/с | 100 | 200 | ||
| Наименование характеристик | Значение ха | рактеристик | ||
| VERTEX 70 | VERTEX 70v | VERTEX 80 | VERTEX 80v | |
| Напряжение питания переменного тока (при частоте от 50 до 60 Гц), В | (100-240) ± 10% | |||
| Минимальная потребляемая мощность, Вт | 100 | 700 | 100 | 700 |
| Г абаритные размеры, не более, мм | 840x640x275 | 850x700x300 | 840x640x275 | 850x700x300 |
| Масса, не менее, кг | 62 | 100 | 76 | 110 |
| Условия эксплуатации: -температура окружающей среды, °С -изменение температуры, не более, °С -относительная влажность воздуха, % -атмосферное давление, мм.рт.ст | +18...+35 ±1 <70 760±35 | +18...+35 ±1 <80 760±35 | ||
| Срок службы, не более, лет | 7 | |||
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом. Комплектность средства измерений
Таблица 4
| Наименование | Количество, шт. |
| Фурье-Спектрометр VERTEX 70/ VERTEX 70v/ VERTEX 80/ VERTEX 80v | 1 |
| Кабель питания | 1 |
| Система сбора данные - ПК * | 1 |
| Кабель передачи данные (cross-over кабель для стандарта 10Base-T Ethernet) | 1 |
| Шланг для сжатого воздуxа (5 метров) | 1 |
| ПО Opus на CD-диске | 1 |
| Руководство пользователя | 1 |
| Справочное руководство OPUS | 1 |
| Шлицевая отвертка | 1 |
| Крестообразная отвертка | 1 |
| Набор шестигранныx ключей | 1 |
| Скальпель со сменными ножами | 1 |
| Шпатель | |
| Пинцет | 1 |
| Предоxранители | |
| Сенсорная ИК-карта | 1 |
| Вакуумный насос ** | 1 |
| Звукопоглощающий кожук ** | 1 |
| Вибропоглотитель ** | 1 |
| Наименование | Количество, шт. |
| Г ибкий металлический шланг ** | 2 |
| Зажим для шланга ** | 4 |
| У плотнительное кольцо ** | 4 |
*по желанию заказчика
** поставляется к модификациям VERTEX 70v и VERTEX 80v Поверка
осуществляется по документу МП 070.Д4-15 «Фурье-спектрометры серии VERTEX, модификации VERTEX 70, VETTEX 70v, VETTEX 80, VETTEX 80v. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 июля 2015 года.
Основные средства поверки:
1 Образец пленки полистирола толщиной 0,025-0,070 мм из состава ГЭТ 196-2011 Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых числе: 4000-450 см-1
- Номинальные значения линий поглощения спектра, см-1 : 3082,13; 3060,00; 2849,58; 1943,08; 1601,40; 1372,41; 1154,66; 1028,52.
- Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1
2 Мера волновых чисел BRM 2065 из состава ГЭТ 196-2011 Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых числе: 10300-5130 см-1
- Номинальные значения линий поглощения спектра, см-1 : 5138,5 ± 1,0; 6805,3 ± 1,0; 7313,8 ± 1,0; 8179,4 ± 1,0; 9294,1 ± 1,0; 10245,6 ± 1,0;
- Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1
1 «VERTEX 70. Руководство пользователя»
2 «VERTEX 70v. Руководство пользователя»;
3 «VERTEX 80. Руководство пользователя»;
4 «VERTEX 70v. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к фурье-спектрометрам инфракрасным серии VERTEX, модификации VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v
Техническая документация фирмы «Bruker Optik GmbH», Германия.
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
