| Номер в госреестре | 63410-16 |
| Наименование СИ | Титраторы автоматические |
| Обозначение типа СИ | TitroLine 5000, TitroLine 7800, TITRONIC 300 |
| Изготовитель | "Xylem Analytics Germany GmbH", Германия; Фирма "SI Analytics GmbH", Германия (срок свидетельства: 11.03.2021 г.) |
| Год регистрации | 2016 |
| Срок свидетельства | 11.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы автоматические TitroLine 5000, TitroLine 7800, TITRONIC 300 предназначены для измерения содержания компонентов в водных и неводных растворах кислот, щелочей, хлоридов, органических соединений.
Принципы действия титраторов основаны: для моделей TitroLine 5000, TitroLine 7800 на непрерывном измерении потенциала помещенного в анализируемый раствор потенциометрического датчика (электродной системы) при добавлении титранта до достижения заданного потенциала, или точки эквивалентности или точки деполяризации;
для модели TitroLine 7800 на непрерывном измерении потенциала помещенной в анализируемый раствор потенциометрического датчика (электродной системы) при добавлении в качестве титранта реагента К. Фишера до достижения точки деполяризации; по выбору модель комплектуется датчиком удельной электрической проводимости;
для модели TITRONIC 300 на непрерывном измерении объема титранта до достижения точки эквивалентности (изменения цветности раствора).
Содержание определяемого вещества рассчитывается по результатам измерения объема титранта, израсходованного на титрование исследуемого раствора с учетом титра. Титраторы состоят из: а) блока управления, стационарных бюреток вместимостью 20,0 или 50,0 см для моделей TitroLine 5000 и TITRONIC 300 или съемных блоков бюретки вместимостью 5,0; 10,0; 20,0; 50,0 см для модели TitroLine 7800, б) блока титрования, включающего стенд мешалки и в) электродной системы. В качестве электродной системы могут быть использованы электродные пары или комбинированные электроды в соответствии с таблицей 3. Модель TitroLine 7800 позволяет работать с датчиком удельной электрической проводимости (УЭП).
Титраторы управляются от встроенного микропроцессора с помощью встроенной клавиатуры, графического дисплея и имеют интерфейсы для подключения весов, внешнего компьютера и принтера и внешней клавиатуры.
Место для нанесения знака поверки находится на корпусе прибора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала допускается наносить знак поверки на свидетельство о поверке).

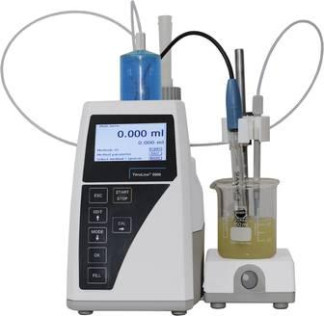

Внешний вид титраторов приведен на рисунках 1 - 3.
В титраторы установлен микропроцессор, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой титратора и процессом измерений, а также для хранения и обработки полученных данных. Идентификация программного обеспечения осуществляется при включении или по запросу пользователя через меню титратора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания компонентов. Конструктивно титраторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| TitroLine 5000 | TitroLine 7800 | TITRONIC 300 | |
| Идентификационное наименование ПО | Embedded device software TitroLine® | Embedded device software TITRONIC® | |
| Номер версии ПО, не ниже | 1400 | 1400 | 1400 |
| Цифровой идентификатор ПО | - | - | |
| Другие идентификационные данные (если имеются) | - | - | |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| TITRONIC 300 | TitroLine 5000 | TitroLine 7800 | |
| Диапазон измерений: - рН; - массовой доли веществ в пробе в режиме титрования с точкой эквивалентности или до заданного потенциала1, % - массы воды по К. Фишеру, мг - УЭП, мСм/см | от 0,001 до 100 | от 0 до 14 от 0,001 до 100 | от 0 до 14 от 0,001 до 100 от 0,02 до 100 0,01-500 |
| Диапазон показаний: - ЭДС электродной системы, мВ - температуры, °С | от минус 1900 до плюс 1900 от 0 до плюс 100 | ||
| Пределы допускаемой относительной погрешности измерений объема дозы, % | 3 ± 0,15 (от вместимости бюретки, см ) | ||
| Пределы допускаемой абсолютной погрешности при измерении рН | ± 0,05 | ||
| Пределы допускаемой относительной погрешности измерений массовой доли веществ в пробе, % | ± 3,0 | ||
| Пределы допускаемой относительной погрешности измерений УЭП, % | - | - | ± 2,5 |
| Предел допускаемого СКО случайной составляющей погрешности титрования, %, | 1,5 | ||
| Напряжение питания, В | 220 ±10 % | ||
| Частота, Гц | 50-60 | ||
| Мощность, Вт, не более | 30 | ||
| Габаритные размеры (Длина х Ширина х Высота) основного блока с блоком автоматической бюретки WA, мм, не более | 135х310х205 | 153х296х450 | |
i
Примечание: норма установлена для СО состава раствора состава соляной кислоты.
| Наименование характеристики | Значение характеристики | |
| TITRONIC 300 TitroLine 5000 | TitroLine 7800 | |
| Масса основного блока с блоком автоматической бюретки WA, кг, не более Масса блока мешалки, кг, не более | 2,2 | 3,5 1,2 |
| Условия эксплуатации: диапазон температур окружающей среды, оС диапазон относительной влажности воздуха, % диапазон атмосферного давления, кПа | от 15 до 25 от 20 до 80 от 84 до 106 | |
| Время средней наработки на отказ, ч | 10 000 | |
| Срок службы, лет | 8 | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус титратора в виде наклейки
Таблица 3
| Наименование | Количество | Примечания |
| Титратор автоматический в комплекте | 1 шт. | |
| Стенд для титрования с мешалкой для модели TitroLine 7800 TM235 или TM235 KF | 1 шт. | По запросу |
| Сетевой кабель | 1 шт. | |
| Электроды 1.Электроды для кислотно-основного титрования: А 7780, A7780 1M-DIN-ID, A 7780 IDS, А 157, A 157 IDS, A162-2M-DIN-ID, A 162 IDS, N61, N62, N65, N 5800 A, N 5900 A, N1051 А, A1180, H1180, H 61, H 64, L 32 IL-pH-A120MF, IL-pHT-A 120MF-DIN-N IL-pH-A170MF, IL-pHT-A 170-DIN-N, IL-MICRO-pHT-A-DIN-N, IL-Micro-pH-A 2. Электроды для неводного pH титрования: N 6480 eth, N 6480 eis 3.Электроды для титрования галогенидов, цианидов, халькогенидов: AgCl 65, AgCl 62, AgCl 62 RG, AgS 62, AgS 62 RG, Ag 6280, TEN 1100, Ag 1100 4. Электроды для окислительно-восстановительнго титрования: Pt 61, Pt 62, Pt 1200, Pt 1400, Pt 1800, Pt 5901, Pt 6280, Pt 6580. 5.Электроды для комплексонометрического титрования: Ca 1100 A, Cu 1100 A, F 1100 A, Pb 1100A 6.Электроды для кондуктометрического титрования: LF 413 T IDS, LF 413 T 3MIDS, 7. Двойной платиновый электрод для титрования по К. Фишеру KF1100. 8. Электроды сравнения B 2220+, B 2420+, B 2810+, B 2820+, B 2910+, B 2920+, B 3410+, B 3420+, B 3510+, B 3520+, B 3610+, B 3920+ | По спецификации | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 242-1883-2015 | 1 экз. |
осуществляется по документу МП 242-1883-2015 «Титраторы автоматические TitroLine 5000, TitroLine 7800, TITRONIC 300. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 22 октября 2015 г.
Основные средства поверки:
СО состава раствора соляной кислоты ГСО 8194-2002;
Вода дистиллированная по ГОСТ 6709-72;
Буферные растворы - рабочие эталоны рН 2 разряда;
СО жесткости воды ГСО 9914-2011.
СО УЭП: ГСО 7375-97 и ГСО 7374-97.
Методики измерений приведены в документах:
- «Титраторы автоматические TitroLine 5000. Руководство по эксплуатации»;
- «Титраторы автоматические TitroLine 7800. Руководство по эксплуатации»;
- «Титраторы автоматические TITRONIC 300. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к титраторам автоматическим TitroLine 5000, TitroLine 7800, TITRONIC 300
Техническая документация фирмы-изготовителя.
