| Номер в госреестре | 63411-16 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | АКИП-3207, АКИП-3207/1 |
| Изготовитель | "Nanjing Glarun-Atten Technology Со., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные АКИП-3207, АКИП-3207/1 (далее генераторы) предназначены для генерирования смодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой и импульсной модуляциями.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор частотой 10 МГц с термокомпенсацией. Модификации АКИП-3207 и АКИП-3207/1 отличаются диапазоном формируемых частот: от 250 кГц до 4000 МГц и от 250 кГц до 3000 МГц соответственно.
Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренней микро-ЭВМ.
Конструктивно генераторы выполнены в виде моноблока. Управление осуществляется при помощи клавиатуры, расположенной на лицевой панели, или при помощи манипулятора «мышь», подключаемого через интерфейс USB на передней панели.
Предусмотрено управление генераторами с персонального компьютера через интерфейсы GPIB, LAN, USB.

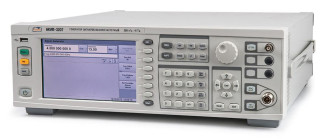

На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа и знака поверки. Знак поверки наносится наклеиванием на боковой панели генераторов.
Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов на задней панели. Схема пломбировки приведена на рисунке 2.
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» по Р50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Signal generator |
| Номер версии (идентификационный номер) ПО | Не ниже 16.20.21.12 |
| Цифровой идентификатор ПО | - |
Рисунок 2 - Вид задней панели генераторов с указанием места пломбировки от несанкционированного доступа (В)
Метрологические характеристики генераторов АКИП-3207, АКИП-3207/1 приведены в таблице 2.
Таблица 2- Метрологические характеристики генераторов
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Частотные параметры | |
| Диапазон частот, МГц АКИП-3207 АКИП-3207/1 | от 0,250 до 4000 от 0,250 до 3000 |
| Дискретность установки частоты, Гц | 0,1 |
| Пределы допускаемой относительной погрешности установки частоты | ± 110-6 |
| Кратковременная нестабильность частоты (за любые 15 мин работы через 30 мин после включения) | не более 110' |
| 1 | 2 | |
| Параметры уровня выходного сигнала | ||
| Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБ относительно 1 мВт | от минус 127 до плюс 13 | |
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | |
| Пределы допускаемой относительной погрешности установки уровня выходного сигнала в диапазоне частот от 100 кГц до Бконеч., в режиме АРУ, дБ - в диапазоне уровней выходного сигнала от минус 120 до плюс 13 дБм, - в диапазоне уровней выходного сигнала от минус 127 до минус 119,99 дБм. Бконеч. - значение верхней частоты, Гц дБм - здесь и далее обозначает уровень мощности в дБ относительно 1 мВт, АРУ - режим автоматической регулировки усиления | ± 1 ± 1,8 | |
| Параметры спектра выходного сигнала | ||
| Уровень гармоник относительно уровня основной частоты (при Рвых < 0 дБм), дБн Рвых - здесь и далее уровень выходной мощности | < минус 30 | |
| Относительный уровень негармонических составляющих при отстройке более 10 кГц относительно несущей, дБн | < минус 50 | |
| Параметры амплитудной синусоидальной модуляции (АМ) | ||
| Режимы модуляции | внутренняя, внешняя | |
| Диапазон установки коэффициента АМ (Кам), % Кам - здесь и далее коэффициент амплитудной модуляции, % | от 0 до 100 | |
| Дискретность установки коэффициента АМ, % | 0,1 | |
| Диапазон модулирующих частот, кГц | в режиме внутренней АМ | от 0,02 до 20 |
| в режиме внешней АМ | от 0,02 до 20 | |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ Кам в режиме внутренней АМ, % при Кам < 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | ± (0,05-Кам + 0,2) | |
| Коэффициент гармоник огибающей в режиме АМ при модулирующей частоте 1 кГц , Кам < 80 %, и уровне выходного сигнала 0 дБм, не более, % | 2 | |
| Параметры частотной синусоидальной модуляции (ЧМ) | ||
| Режимы модуляции | внутренняя, внешняя | |
| Диапазон установки девиации частоты (Df), кГц | от 0,02 до 100 | |
| Дискретность установки девиации частоты, Гц | 1 | |
| Диапазон модулирующих частот, кГц | в режиме внутренней ЧМ | от 0,02 до 80 |
| в режиме внешней ЧМ | от 0,02 до 20 | |
| 1 | 2 | |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Df в режиме внутренней ЧМ, Гц При Df <50 кГц, при модулирующей частоте 1 кГц | ± (0,05-Df + 200) | |
| Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 1 кГц и девиации частоты Df <50 кГц, не более, % | 1 | |
| Параметры фазовой синусоидальной модуляции (ФМ) | ||
| Режимы модуляции | внутренняя, внешняя | |
| Диапазон установки девиации фазы (D9), рад - при модулирующей частоте меньше 10 кГц - при модулирующей частоте свыше10 до 20 кГц | от 0 до 10 от 0 до 5 | |
| Дискретность установки девиации фазы, рад | 0,1 | |
| Диапазон модулирующих частот, кГц | в режиме внутренней ФМ | от 0,3 до 20 |
| в режиме внешней ФМ | от 0,3 до 20 | |
| Пределы допускаемой абсолютной погрешности установки девиации фазы D9 в режиме внутренней ФМ, рад при D9<5, при модулирующей частоте 1 кГц | ± (0,05-D9 + 0,2) | |
| Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 1 кГц и девиации фазы D9<5 рад, не более, % | 1,5 | |
| Характеристики выходного тракта | ||
| Волновое сопротивление ВЧ выхода, Ом | 50 | |
| Предел допускаемого значения КСВН ВЧ выхода при уровне выходного сигнала не более 0 дБм | 1,8 | |
Таблица 3 - Условия эксплуатации и массогабаритные характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 25 °С), % атмосферное давление, кПа | от 5 до 40 от 30 до 80 от 84 до 106,7 |
| Хранение/транспортирование: Температура, °С относительная влажность (при температуре не более 30 °С), % | от минус 20 до плюс 60 до 95 |
| Напряжение питающей сети, В | от 100 до 240 |
| Частота питающей сети, Гц | от 47,5 до 52,5 |
| Масса, не более, кг | 10 |
| Габаритные размеры (ширинахвысотахглубина), мм | 410 х 130х 400 |
наносится способом печати на самоклеющейся пленке на передней панели генераторов рядом с наименованием модели и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность генераторов
| Наименование и обозначение | Количество, шт. |
| Г енератор сигналов высокочастотный | 1 |
| Сетевой кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки РТ-МП-2819-441-2015 | 1 |
осуществляется по документу РТ-МП-2819-441-2015 «ГСИ. Генераторы сигналов высокочастотные АКИП-3207, АКИП-3207/1». Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.12.2015 г. Знак поверки наносится на лицевую панель генератора в соответствии с рис.1.
Основные средства поверки:
- анализатор цепей векторный E8363B (Госреестр № 37176-08), диапазон частот от 0,01 до 40 ГГц, пределы допускаемой погрешности от ± 0,8 дБ до ± 1,66 дБ;
- анализатор спектра N9030A (Госреестр № 51073-12), диапазон частот от 3 Гц до
26,5 ГГц, средний уровень собственного шума минус 172 дБм;
- аттенюатор ступенчатый RSC (Госреестр № 48368-11), пределы измерений от 0 до 140 дБ, пределы допускаемой погрешности от ± 0,2 до ± 1,6 дБ;
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (Госреестр № 43642-10), пределы из-
2 2
мерений от 5^10" до Г10 мВт, частотный диапазон от 0 до 50 ГГц, пределы допускаемой основной относительной погрешности измерения мощности ± 2,7 %;
- измеритель модуляции Boonton 8201 (Госреестр №41237-09), диапазон частот от 0,1 до 2500 МГц, пределы допускаемой относительной погрешности измерения коэффициента АМ ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации частоты ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации фазы ± (1.2) %;
- стандарт частоты рубидиевый FS 725 (Госреестр №31222-06), выходной сигнал частотой
10 МГц, относительный годовой дрейф частоты не более ± 5 10-10;
- частотомер универсальный CNT-90 (Госреестр №41567-09), диапазон частот от 0,001 Гц до 3 ГГц, пределы допускаемой погрешности не более ± 210- .
Методы измерений изложены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам сигналов высокочастотным АКИП-3207, АКИП-3207/1
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
| Зарегистрировано поверок | 257 |
| Поверителей | 30 |
| Актуальность данных | 18.09.2024 |
