| Номер в госреестре | 63414-16 |
| Наименование СИ | Спектрометры портативные |
| Обозначение типа СИ | СКГ-1005 "МикроСпектр" |
| Изготовитель | ООО "Внедрение Научных Исследований и Инжиниринг "Спектр", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры портативные СКГ-1005 «МикроСпектр» (далее спектрометр) предназначены для:
- поиска, идентификации и определения активности радионуклидов источников гамма -и рентгеновского излучения при поисковых и разведывательных работах в полевых условиях, источников гамма- и рентгеновского излучения в носимых и транспортных контейнерах при проведении радиационной разведки и радиационного контроля;
- определения мощности амбиентного эквивалента дозы гамма-излучения радиоактивных источников в месте расположения прибора и вклада каждого радионуклида в мощность дозы.
Спектрометр представляет собой переносной спектрометрический комплекс с охлаждением полупроводникового детектора из особо чистого германия СКГ-1005 «МикроСпектр». Спектрометр имеет исполнения с охлаждением детектора из особо чистого германия (ОЧГ) на основе встроенного малогабаритного охладителя Стирлинга исполнение Базовое, на основе портативного сосуда Дьюара с жидкоазотным охлаждением и дисплеем исполнение 01, на основе портативного сосуда Дьюара с жидкоазотным охлаждением и USB интерфейсом исполнение 02, на основе встроенного малогабаритного охладителя Стирлинга исполнение 03.
Внутри корпуса спектрометра расположены: блок детектирования, цифровое спектрометрическое устройство МКА, система охлаждения детектора, микропроцессорное устройство управления, согласующий блок, GPS/ГЛОНАСС модуль.
Блок детектирования на основе ОЧГ предназначен для преобразования потока фотонов, испускаемых анализируемым образцом, в поток электрических сигналов.
Цифровое спектрометрическое устройство предназначено для обработки полученных от блока детектирования электрических сигналов, пропорциональных энергии квантов гамма-излучения, зарегистрированных блоком детектирования, и создания спектрометрического тракта ионизирующих излучений.
Контроль и управление работой спектрометра осуществляется с ПЭВМ типа IBM-PC.
ПЭВМ должен быть оснащен программным обеспечением серии SpectraLineGP семейства программных продуктов «LSRM».

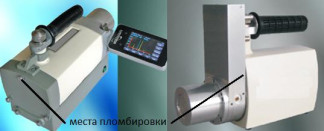

Внешний вид и схема пломбировки от несанкционированного доступа исполнений спектрометра представлены на рисунке 1.
Оттиск поверительного клейма и пломбировка наносятся на головки винтов обеих боковых стенок спектрометра.
ПО SpectraLineGP предназначено для прецизионной обработки гамма - спектров и расчета активности точечных источников, источников в контейнерах и прочих геометриях.
ПО NuclideMaster обеспечивает формирование библиотеки радионуклидов.
В базовый комплект поставки входит ПО SpectraLineGP. Опционно (по заказу) поставляется ПО NuclideMaster. Совместимым программным обеспечением является ПО SpectralineHandy, Identify, LSRM-SPORO. При комплектации совместимым ПО в сопроводительной документации должны быть указаны его идентификационные данные.
Сведения о ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) | Цифровой идентификатора (контрольная сумма исполняемого кода | Алгоритм вычисления цифрового идентифи катора |
| Комплекс ПО SpectraLineGP | LSRM SpectraLineGP | 1.5.3711 | 4f9a39bd | CRC32 (WIN-SFV32) |
| Комплекс ПО Nuclide Master | LSRM NuclideMaster | 2.7.427 | 3BE4F1F7 | CRC32 (WIN-SFV32) |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений (используется только с электронным ключом) «средний» в соответствии с Р 50.2.077-2014.
Диапазон энергий регистрируемого рентгеновского и гамма-излучения от 10 до 3000 кэВ.
Относительная эффективность регистрации в геометрии точечного источника на расстоянии источник-детектор 250 мм по отношению к детектору (NaI)Tl с площадью чувствительного элемента (7,65*7,65) см:
для исполнений Базовое, 01,02 от 8 до 50 %
для исполнения 03 от 8 до 15 % .
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий:
для исполнений Базовое, 01,02 не более ± 0,05 %;
для исполнения 03 не более ± 0,025 %.
Максимальная входная статистическая загрузка от источника Co-60 1105 имп/с при времени формирования импульса 2 мкс.
Максимальное число уровней квантования АЦП (разрешение спектрометрической шкалы) 16384.
Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) Co-60: от
0,1 мкЗв/ч до 1 мЗв/ч.
Пределы допускаемой относительной погрешности измерений МАЭД: ± 28 %.
Пределы допускаемой относительной погрешности измерений активности
3 5
(10 - 10 ) Бк от точечного источника при времени измерения 1 ч: для исполнения Базовое ±15 %;
для исполнений 01,02, 03 ± 20 %.
Энергетическое разрешение Исполнение Базовое
| Энергетическое разрешение при включенном охладителе | |
| Стирлинга: | |
| для энергии 121,8 кэВ (Eu-152), эВ | не более 1000 |
| для энергии 1332,5 кэВ(Со-60), эВ | не более 2000 |
Исполнение 01
| Энергетическое разрешение при наполненном сосуде Дьюара | |
| и захоложенном криостате | |
| для энергии 121,8 кэВ (Eu-152), эВ | не более 850 |
| для энергии 1332,5 кэВ(Со-60), эВ | не более 1800 |
Исполнение 02
| Энергетическое разрешение при наполненном сосуде | |
| Дьюара и захоложенном криостате | |
| для энергии 121,8 кэВ (Eu-152), эВ | не более 650 |
| для энергии 1332,5 кэВ(Со-60), эВ | не более 1800 |
Исполнение 03
| Энергетическое разрешение при включенном охладителе | |
| Стирлинга | |
| для энергии 121,8 кэВ (Eu-152), эВ | не более 1450 |
| для энергии 1332,5 кэВ(Со-60), эВ | не более 2150 |
Продолжительность непрерывной работы в полевых условиях не менее 8 часов при условии замены аккумуляторной батареи в горячем режиме (без прекращения измерений) для исполнений Базовое, 01, 02. Продолжительность непрерывной работы в полевых условиях не менее 3 часов без замены аккумуляторной батареи, без прекращения измерений для исполнения
03.
Питание спектрометра исполнения Базовое должно осуществляться:
-от источника постоянного тока (встроенных литиево-ионных батарей) напряжением 12,6 В и 25,2 В,
- от сети переменного тока (с адаптером 12,6 В) напряжением питающей сети (220+22) В и частотой питающей сети (50+1) Гц.
Питание спектрометра исполнения 01, 02 должно осуществляться:
-от источника постоянного тока (встроенных литиево-ионных батарей) напряжением 12,6 В,
- от сети переменного тока (с адаптером 12,6 В) напряжением питающей сети (220+22) В и частотой питающей сети (50+1) Гц только для зарядки аккумуляторов.
Питание спектрометра исполнения 03 должно осуществляться:
-от источника постоянного тока (встроенных литиево-ионных батарей) напряжением 14,4 В,
- от сети переменного тока (с адаптером (12-17) В) напряжением питающей сети (220+22) В и частотой питающей сети (50+1) Гц.
| Потребляемая мощность спектрометра, | Вт, не более: |
| Исполнение Базовое | 75 |
| Исполнение 01 | 5 |
| Исполнение 02 | 5 |
| Исполнение 03 | 25 |
Рабочие условия эксплуатации спектрометра:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха до 90 % при температуре 35 °С;
- атмосферное давление от 86,6 до 106,7 кПа.
Г абаритные размеры спектрометра (длина х ширина х высота), мм, не более
| Исполнение Базовое | 419 х172 х 345 |
| Исполнение 01 | 154 х324 х 217 |
| Исполнение 02 | 270 х190 х 195 |
| Исполнение 03 | 374х 166 х 279 |
Масса, кг, не более
| Исполнение Базовое | 11 |
| Исполнение 01 | 5,6 |
| Исполнение 02 | 2,9 |
| Исполнение 03 | 6,9 |
Время охлаждения детектора до рабочего состояния: для исполнения Базовое и 03 (после включения электромашинного охладителя) - 12 ч. Рекомендуемое время полного охлаждения детектора - 24 ч; для исполнения 01,02 (после заправки жидким азотом) не более 1,5 ч.
Средний ресурс работы спектрометра должен быть не менее 20000 ч.
Средний срок службы спектрометра должен быть не менее 5 лет.
наносят на титульный лист паспорта и руководства по эксплуатации спектрометра типографским способом.
Комплектность спектрометра соответствует указанной в таблице 2
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Спектрометр портативный СКГ-1005 «МикроСпектр» исполнение Базовое | КЕБР.412131.005 | 1 | * |
| Спектрометр портативный СКГ-1005 «МикроСпектр» исполнение 01 | КЕБР.412131.005-01 | 1 | * |
| Спектрометр портативный СКГ-1005 «МикроСпектр» исполнение 02 | КЕБР.412131.005-02 | 1 | * |
| Спектрометр портативный СКГ-1005 «МикроСпектр» исполнение 03 | КЕБР.412131.005-03 | 1 | * |
| Зарядно-питающее устройство | КЕБР.412131.005.04.02 | 1 | |
| Зарядное устройство 12,6 В | КЕБР.412131.005.13 | 1 | ** |
| Зарядное устройство 12-17 В | КЕБР.412131.005.13-03 | 1 | *** |
| Зарядное устройство 25,2 В | КЕБР.412131.005.14 | 1 | ** |
| Инвертор DC/АС | - | 1 | |
| Кабель питания низковольтный | КЕБР.412131.005.04.03 | 1 компл. | |
| Кабель питания сетевой | КЕБР.412131.005.04.04 | 1 компл. | |
| Комплект ЗИП : | КЕБР.412131.005ЗИ | 1 компл. | |
| Аккумуляторная батарея 24 В | - | 1 | ** |
| Аккумуляторная батарея 12 В | - | 1 | ** |
| Аккумуляторная батарея 14,4 В | - | 1 | *** |
| Руководство по эксплуатации Исполнение Базовое | КЕБР.412131.005 РЭ | 1 | |
| Руководство по эксплуатации Исполнение 01 | КЕБР.412131.005-01 РЭ | 1 | * |
| Руководство по эксплуатации Исполнение 02 | КЕБР.412131.005-02 РЭ | 1 | * |
| Руководство по эксплуатации Исполнение 03 | КЕБР.412131.005-03 РЭ | 1 | * |
| Паспорт | КЕБР.412131.005 ПС | 1 | |
| Методика поверки | КЕБР.412131.005 МП | 1 | |
| Комплекс программного обеспечения SpectraLineGP | КЕБР.412131.005 ПО | 1 | На СD |
| Комплекс программного обеспечения SpectraLineGP Руководство пользователя | КЕБР.412131.005 РП | 1 | |
| Инструкция по установке / удалению программного обеспечения SpectraLineGP | - | 1 | |
| Комплекс программного обеспечения Nuclide Master Библиотека нуклидов | - | 1 | На СD поставляется по заказу |
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Комплекс программного обеспечения Spectraline Handy Измерение источников в контейнерах. Руководство пользователя. | - | 1 | Поставляется по заказу |
| NuclideMasterPlus Библиотека нуклидов, коррекция на каскадное суммирование, моделирование лабораторных геометрий методом монте-карло Руководство пользователя | - | 1 | |
| Инструкция по установке / удалению программного обеспечения Nuclide Master | - | 1 | |
| Identify Программа для идентификации нуклидов Руководство пользователя | - | 1 | Поставляется по заказу |
| LSRM-SPORO Программа трехмерного моделирования сложных геометрических объектов с паспортом по СПОРО-2002 Руководство пользователя | - | 1 | Поставляется по заказу |
| EFFMAKER Программа трехмерного моделирования сложных геометрических объектов Руководство пользователя | - | 1 | Поставляется по заказу |
| Чемодан упаковочный | КЕБР.412131.320 | 1 | |
| Упаковка транспортная | КЕБР.412131.340 | 1 |
Примечание:
* - исполнение по выбору Заказчика ** - для исполнения Базовое *** - для исполнения 03
осуществляется в соответствии с документом КЕБР.412131.005 МП «Спектрометр портативный СКГ-1005 «МикроСпектр». Методика поверки», утвержденным ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 11.11.2015 г.
Основные средства поверки указаны в таблице 3. Таблица 3
| Наименование и тип | Технические и метрологические характеристики |
| Набор источников радионуклидных фотонного излучения метрологического назначения закрытых - точечных источников фотонного излучения ИМН-Г-1 по МГФК.412128.001ТУ на основе радионуклидов Am-241, Co-60, Eu-152, Cs-137, Y-88. | Активность от 103 до 105 Бк, погрешность не более 5 % (Р=0,95) |
| Наименование и тип | Технические и метрологические характеристики |
| Установка облучательная ВУ-01 «Эталон-2М» с источником Со-60 Дозиметр ДКС-АТ5350/1 - эталон 1 разряда | Диапазон воспроизведения мощности амбиентного эквивалента дозы гамма-излучения от 0,1 мкЗв/ч до 150 мЗв/ч Погрешность не более 2,5 % (Р=0,95) |
Методика измерений представлена в руководстве по эксплуатации на спектрометр для исполнений: Базовое, исполнение 01, исполнение 02, исполнение 03, соответственно: «Спектрометр портативный СКГ-1005 «МикроСпектр». Исполнение Базовое. Руководство по эксплуатации. КЕБР.412131.005 РЭ».
«Спектрометр портативный СКГ-1005 «МикроСпектр». Исполнение 01. Руководство по эксплуатации. КЕБР.412131.005-01 РЭ».
«Спектрометр портативный СКГ-1005 «МикроСпектр». Исполнение 02. Руководство по эксплуатации. КЕБР.412131.005-02 РЭ».
«Спектрометр портативный СКГ-1005 «МикроСпектр». Исполнение 03. Руководство по эксплуатации. КЕБР.412131.005-03 РЭ».
Нормативные и технические документы, устанавливающие требования к спектрометрам портативным СКГ-1005 «МикроСпектр»
1. ГОСТ 8.070-2014. ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений.
2. КЕБР.412131.005 ТУ. Спектрометр портативный СКГ-1005 «МикроСпектр». Технические условия.
