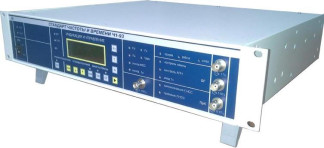

Стандарты частоты и времени рубидиевые Ч1-93, Ч1-93/1, 63416-16

о » и % *2* %

И К2 Tfc. м

«—1 - АЗ оыхм СУНУСJМГ« -

л и » М I

©> а» о

- Л4 MCfl мшмьЛГц --

*1 КЗ КЗ м

Идентификационные данные ПО (признаки)

Значение

Идентификационное наименование

Яи.ТСЛБ.509001- 01 91 05

Идентификационный номер версии

1.0 и выше

Цифровой идентификатор

4C3264

Другие идентификационные данные, если имеются

-

Наименование характеристики

Нормируемые

значения

1

2

Метрологические характеристики

Номинальные значения частот стандартов частоты

5; 10; 2,048; 10,24 МГц, 1 Гц

Среднеквадратическое значение напряжения на выходах «10 МГц» и «5 МГц» стандартов частоты на нагрузке (50 ± 2) Ом, В

1 ± 0,2

Амплитудное значение напряжения на выходах «2,048 МГц» и «10,24 МГц» стандартов частоты на нагрузке (75± 5) Ом, В

± 1,2 ± 0,12

Амплитуда импульсов на выходах «1 Гц» стандартов частоты на нагрузке

(50 ± 2) Ом, В, не менее

полярность импульса

длительность импульса, мкс

длительность фронта импульсов, нс, не более

2,5

положительная от 10 до 50 70

Пределы допускаемой относительной погрешности по частоте стандартов частоты

при выпуске из поверки

на интервале времени между поверками 1 год

± 3 10-11 ± 8 10-10

Предел допускаемой относительной погрешности воспроизведения частоты стандартов частоты от включения к включению

210-11

Пределы допускаемого среднего систематического относительного изменения частоты стандартов частоты в автономном режиме работы за 1 сут

± 2-10-12

Пределы допускаемого среднего систематического относительного изменения частоты стандартов частоты в автономном режиме работы за 1 месяц

± 6-10-11

Пределы относительной погрешности по частоте стандартов частоты за время измерения 1 час и время наблюдения 1 сут при работе в режиме непрерывной синхронизации по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS;

при работе в режиме синхронизации стандартов частоты по внешнему сигналу шкалы времени с периодом следования 1 с (1 Гц) от стандарта частоты и времени водородного

± 3-10-11 ± 5 -10-12

Нестабильность частоты стандартов частоты (среднеквадратическое относительное двухвыборочное отклонение частоты за времена измерения от 1 с до 1 сут и среднеквадратическое относительное отклонение частоты за времена измерения от 1 с до 100 с), измеренная на частоте 10 (5) МГц, (при нахождении температуры окружающей среды в пределах ± 1°С в любой точке диапазона рабочих температур), не более за время измерения 1 с за время измерения 10 с за время измерения 100 с за время измерения 1 ч за время измерения 1 сут

1,4-10-11

5 10-12 3 10-12 3 10-12 3 10-12

1

2

измеренная на частоте 2,048 (10,24) МГц, не более за время измерения 1 с за время измерения 10 с за время измерения 100 с

2,810-11

110-11

610-12

Пределы допускаемой дополнительной относительной погрешности по частоте стандартов частоты в автономном режиме работы при изменении окружающей температуры на 1°С в диапазоне рабочих температур от 5°С до 40 °С (ТКЧ)

± 3 • 10-12

Пределы допускаемой погрешности синхронизации формируемой шкалы времени стандартов частоты по входному импульсному сигналу “1 pps” с частотой 1 Гц (импульс синхронизации), нс при следующих параметрах импульсов синхронизации: период следования, с полярность импульса длительность импульса, мкс, не менее длительность фронта импульсов, нс, не более амплитуда импульсов на нагрузке 50 Ом, В; не менее,

± 200 1

положительная

10

100

2,5

Пределы допускаемой погрешности привязки шкалы времени на выходе 1 с стандартов частоты относительно шкалы времени UTC(SU) в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 8 часов прогрева и ручной синхронизации шкалы времени, мкс

± 1

Ослабление гармонических составляющих в выходном сигнале 10 (5) МГц стандартов частоты, дБ, не менее

30

Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц стандартов частоты, дБ/Гц, не более:

при отстройке от несущей на (110 ± 3) Гц при отстройке от несущей на 1 кГц при отстройке от несущей на 10 кГц

минус 130 минус 140 минус 145

Номинальные значения частот входных сигналов, измеряемых встроенным компаратором частотным, МГц

1; 5; 10; 2,048; 10,24

Напряжение входных сигналов встроенного компаратора частотного на нагрузке (50 ± 2) Ом, В

от 0,4 до 1,2

Пределы допускаемого отклонения частоты измеряемого сигнала от частоты опорного сигнала встроенного компаратора частотного, Гц

± 1

Пределы допускаемой систематической составляющей погрешности, вносимой компаратором частотным

± 7 -10-3 от измеряемой величины

Пределы допускаемых случайных составляющих погрешности, вносимой компаратором частотным (среднеквадратическое относительное отклонение и среднеквадратическое относительное двухвыборочное отклонение частоты) на частотах измеряемого сигнала 5 МГц или 10 МГц за время измерения 1 с за время измерения 10 с за время измерения 100 с за время измерения 1000 с за время измерения 3600 с (1 ч) за время измерения 1 сут

210-12 5 • 10-13 110-13 710-14 5 • 10-14 5 • 10-15

1

2

на частотах измеряемого сигнала 1; 2,048 и 10,24 МГц за время измерения 1 с за время измерения 10 с за время измерения 100 с

8 10-12 210-12 5 10-13

Диапазон измерения разности шкал времени встроенным измерителем временных интервалов (ИВИ)

от 10 нс до 0,999 с включ.

Пределы допускаемой случайной составляющей погрешности измерения разности шкал времени встроенным ИВИ, нс

± 10

Пределы допускаемой погрешности измерения разности шкал времени встроенным ИВИ, нс

± 100

Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ в режиме непрерывной синхронизации стандартов частоты по сигналам ГНСС ГЛОНАСС и GPS, мкс

Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ после синхронизации ИВИ шкалой времени UTC(SU) за вычетом задержек в антенном тракте и приемнике на интервале наблюдения 10 минут, мкс

± 1

± 0,15

Технические характеристики

Напряжение питания сети, В Частота, Гц

Внешний источник питания, В ток, А, не более

220 ± 22 50 ± 0,5 от 22 до 30 вкл. 3

Средняя мощность, потребляемая приборами от сети электропитания, В-А, не более:

в режиме прогрева в установившемся режиме

60

40

Время прогрева, мин, не более

Время прогрева встроенного компаратора частотного, мин, не более

120

15

Г абаритные размеры (Ш х В х Г), мм, не более

483x101x416

Масса, кг, не более

6,5

Нормальные условия:

Температура окружающей среды, °С Относительная влажность воздуха, % Атмосферное давление, кПа (мм рт. ст.)

23 ± 5 от 30 до 80 от 84 до 106,7 (от 630 до 800)

Рабочие условия эксплуатации:

Температура окружающей среды, °С,

Относительная влажность воздуха, %, не более Атмосферное давление, кПа (мм рт. ст.)

от плюс 5 до плюс 40 включ. 90 при 25 °С от 70 до 106,7 (от 537 до 800)

Наименование, тип

Обозначение

Количество, шт.

Примечание

1

2

3

4

1 Стандарт частоты и времени рубидиевый Ч1-93 в составе:

ТСАБ.411653.008

1

-

1.1 Антенно-усилительное устройство АУУ-1МТ (или аналогичное): ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц);

GPS L1 (1575,42 МГц)

-

1

Длина кабеля от 3 до 5 м

1.2 Кабель сетевой SCZ-1

-

1

Входят в комплект ЗИП

1.3 Кабель соединительный

ТСАБ.685661.002

1.4 Вставка плавкая ВП2Б-1В 1А 250В

ОЮ0.481.005 ТУ

1.5 Вставка плавкая ВП2Б-1В 3А 250В

ОЮ0.481.005 ТУ

1

1.6 Модуль ФС-5 (5 МГц, 4 выхода)

ТСАБ.458710.001-01

1

Комплектуется по заказу

1.7 Модуль ФС-10 (10 МГц, 4 выхода)

ТСАБ.458710.001

1

Комплектуется по заказу

1.8 Модуль ФС-2,048 (2,048 МГц,

2 выхода; 10,24 МГц, 2 выхода)

ТСАБ.458170.005

1

Комплектуется по заказу

1.9 Компакт диск с программным обеспечением приёмника ГНСС

-

1

-

1.10 Руководство по эксплуатации.

ТСАБ.411653.008 РЭ

1

Книга 1

1.11 Методика поверки

РТ МП 2294-441-2015

1

Книга 2

1.12 Формуляр

ТСАБ.411653.008 ФО

1

Книга 3

1.13 Упаковка

ТСАБ. 305646.002

1

-

2 Стандарт частоты и времени рубидиевый Ч1-93/1 в составе:

ТСАБ.411653.008-01

1

-

2.1 Кабель сетевой SCZ-1

-

1

Входят в комплект ЗИП

2.2 Кабель соединительный

ТСАБ.685661.002

2.3 Вставка плавкая ВП2Б-1В 1А 250В

ОЮ0.481.005 ТУ

2.4 Вставка плавкая ВП2Б-1В 3А 250В

ОЮ0.481.005 ТУ

1

2.5 Модуль ФС-2,048 (2,048 МГц,

2 выхода; 10,24 МГц, 2 выхода)

ТСАБ.458170.005

1

Комплектуется по заказу

2.6 Руководство по эксплуатации.

ТСАБ.411653.008 РЭ

1

Книга 1

2.7 Методика поверки

РТ- МП- 2294-441-2015

1

Книга 2

2.8 Формуляр

ТСАБ.411653.008 ФО

1

Книга 3

2.9 Упаковка

ТСАБ. 305646.002

1

-
