Твердомеры Роквелла цифровые BAQ 650D, 63420-16

Назначение

Твердомеры Роквелла цифровые BAQ 650D (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкале Роквелла.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного или стального шарикового наконечников в испытуемое изделие с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, измерительной системы и дисплея для демонстрации результата и процесса измерения твердости.

Твердомеры обеспечивают:

-    автоматический цикл измерения твердости;

-    вывод на дисплей результата измерения;

-    переключение на одну из нагрузок;

-    статистическую обработку серии результатов измерений.

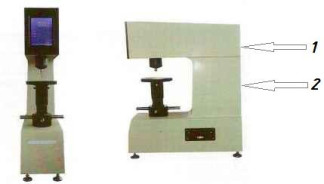

Внешний вид твердомеров с указанием места пломбирования приведен на рисунке 1.

1    Место нанесения знака утверждения типа

2    Место пломбирования и нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) твердомеров - встроенное, загружается при производстве твердомеров изготовителем.

Конструкция твердомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные программного обеспечения твердомеров приведены в табли-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Технические характеристики

Предварительная нагрузка для шкал Роквелла, Н Испытательные нагрузки для шкал Роквелла, Н Диапазон измерения твердости по шкалам Роквелла

98,07

588,4; 980,7; 1471 20-70 HRC 70-93 HRA 25-100 HRB

±2,0

±0,5

Пределы допускаемой относительной погрешности приложения предварительных нагрузок для шкал Роквелла, %

Пределы допускаемой относительной погрешности приложения основных нагрузок для шкал Роквелла, %

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла в диапазонах:

±2,0 HRC ±1,5 HRC ± 1,0 HRC ±1,2 HRA ± 2,0 HRB

от 15 до 30 от 50 до 90

220

50 или 60 80

540x210x760

от 20 до 35 HRC от 35 до 55 HRC от 50 до 70 HRC от 70 до 93 HRA от 25 до 100 HRB Условия эксплуатации:

температура окружающей среды, °С относительная влажность воздуха, %

Параметры электрического питания:

-    напряжение, В

-    частота, Гц Масса, кг, не более

Габаритные размеры (длинахширинахвысота), мм, не более

Знак утверждения типа

наносится на корпус твердомеров и на титульный лист руководства по эксплуатации методом наклейки.

Комплектность

Комплект поставки должен соответствовать таблице 2.

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов Методы и средства поверки».

Эталоны применяемые при поверке:

Меры твёрдости эталонные 2-го разряда по шкалам Роквелла.

Знак поверки наносится на заднюю панель твердомера с помощью давления на специальную мастику.

Сведения о методах измерений

приведены в ГОСТ 9013-59 «Металлы. Метод измерения по Роквеллу».

Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла цифровым BAQ 650D

1    ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла».

2    ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».

3    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

4    Техническая документация BAQ GmbH, Германия.
