Измерители артериального давления и частоты пульса BP N1 Basic, BP N2 Plus, BP A1 Easy, BP A1 Basic, BP A2 Easy, BP A2 Basic, BPA3 Basic, BP A3 PC, BP A3L PC, BP A3L Basic, BP A6 PC, BP A150, BP A150 Afib, BP A200, BP A200 Afib, BP 3AG1, 63422-16

Назначение

Измерители артериального давления и частоты пульса, варианты исполнения: BP N1 Basic; BP N2 Plus; BP A1 Easy; BP A1 Basic; BP A2 Easy; BP A2 Basic; BPA3 Basic; BP A3 PC; BP A3L PC; BP A3L Basic; BP A6 PC; BP A150; BP A150 Afib; BP A200; BP A200 Afib; BP 3AG1 предназначены автоматического измерения систолического и диастолического значений артериального давления и частоты пульса осциллометрическим методом.

Описание

Варианты измерителей BP N1 Basic и BP N2 Plus - полуавтоматические, так как в них нагнетание воздуха в компрессионную манжету осуществляется с помощью ручного нагнетателя с клапаном.

В остальных вариантах измерителей давление воздуха создается с помощью встроенного компрессора. Дальнейший процесс измерения артериального давления во всех вариантах измерителя осуществляется автоматически.

Варианты измерителей BP N1 Basic; BP N2 Plus; BP A1 Easy; BP A1 Basic; BP A2 Easy; BP A2 Basic; BP A150; BP 3AG1 осуществляют однократный стандартный режим измерения.

Варианты измерителей BPA3 Basic; BP A3 PC; BP A3L PC; BP A3L Basic; BP A200 осуществляют автоматическое тройное измерение за один сеанс измерения без снятия манжеты с руки (режим МАМ).

Варианты измерителей BP A6 PC; BP A150 Afib; BP A200 Afib содержат индикатор мерцательной аритмии (AFIB), позволяющий осуществлять раннюю диагностику мерцательной аритмии в режиме AFI В/МАМ.

Варианты измерителей BP A3 PC; BP A3L PC; BP A6 PC; BP A200; BP A200 Afib могут подключаться к персональному компьютеру только для вывода результатов измерений.

Все варианты измерителей снабжены памятью. Из них:

-    BP A1 Easy; BP A2 Easy; BP A150; BP A150 Afib запоминают последний результат измерения;

-    BP A1 Basic и BP A2 Basic запоминают последние 30 результатов измерения;

-    BPA3 Basic и BP A3L Basic запоминают последние 99 результатов измерения;

-    BPA3 РС; BP A3L PC и BP A6 РС запоминают последние 99 результатов измерения для двух пользователей;

-    BP N1 Basic и BP 3AG1 запоминают до 30 результатов измерения;

-    BP A200 Afib и BP A200 запоминают до 200 результатов измерений;

-    BP N2 Plus запоминает до 30 результатов измерения для двух пользователей.

Варианты измерителей BP A2 Easy; BP A2 Basic; BPA3 Basic; BP A3 PC; BP A3;

BP A3L Basic; BP A6 PC; BP A150 Afib; BP A200 Afib снабжены цветовым индикатором уровня давления.

Варианты измерителей BP N1 Basic; BP N2 Plus; BP A1 Easy; BP A1 Basic; BP A2 Easy; BP A2 Basic; BPA3 Basic; BP A3 PC; BP A3L PC; BP A150; BP 3AG1 снабжены индикатором аритмии пульса/сердца. Варианты измерителей BP N1 Basic и BP N2 Plus снабжены индикатором пульса и гипертензии.

\

&

&

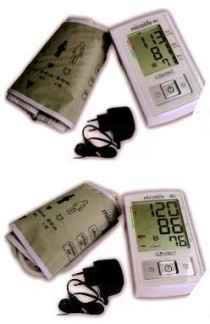

BP A3 Basic

BP A3L Basic

г

BP A3 PC

f

1

-i -

&

V

BP N1 Basic

BP N2 Plus

BP A2 Basic

О

в

iTiicrali/v?

Программное обеспечение

Конструкция СИ исключает возможность несанкционированного влияния на Программное обеспечение СИ и измерительную информацию. В соответствии с п. 4.3 Р 50.2.077-2014 установлен уровень защиты - «высокий».

Технические характеристики

Диапазон измерений давления в манжете, мм рт.ст.    от 20 до 280

Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст.    ±3

Диапазон измерений частоты пульса, 1/мин    от 40 до 200

Пределы допускаемой относительной погрешности

при измерении частоты пульса, %    ±5

Г абаритные размеры вариантов измерителя, мм:

BP N1 Basic BP N2 Plus

115*59* 30 136*82*50 146*65*46 135,5*82*57 160*80*32 140*120*70 143*85x*58 152*92*42

BP A1 Easy, BP A1 Basic BP A2 Easy, BP A2 Basic BP A6 PC BP 3AG1

BPA3 Basic, BP A3 PC, BP A3L PC, BP A3L Basic BP A150, BP A200, BP A150 Afib, BP A200 Afib Масса варианта измерителя (включая батареи), г:

BP N1 Basic BP N2 Plus BP A1 Easy BP A1 Basic BP A2 Easy BP A2 Basic BPA3 Basic BP A3L Basic BP A150

106

210

317

319

338

340

372

382

389

553

368

354

393

BP A200

BP A3 PC, BP A3L PC BP A6 PC, BP 3AG1 BP A150 Afib, BP A150 Afib

Источники питания:

BP A1 Easy; BP A1 Basic; BP A2 Easy; BP A2 Basic; BPA3 Basic; BP A3 PC; BP A3L PC; BP A3L Basic; BP A150; BP A150 Afib; BP A200; BP A200 Afib; BP 3AG1 батареи АА(1,5В)х4

BP N2 Plus BP N1 Basic BP A6 PC

батареи АА(1,5В)*2 батареи ААА(1,5В)*2 батареи ААА(1,5В)*4

Условия эксплуатации:

о/"ч

температура окружающего воздуха, С Относительная влажность, %

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на шильдик прибора.

Комплектность

1.В    комплект всех вариантов измерителя входят: прибор, манжета, сумка-чехол, руководство по эксплуатации.

2.В    комплект вариантов измерителя BP A3 PC, BP A3L PC, BP A6 PC, BP A200, BP A200 дополнительно входят USD кабель, CD-диск.

3.Опционально поставляется блок питания постоянного тока 6 В, 600 мА.

Поверка

осуществляется по документу Р 50.2.032-2004 «ГСИ. Измерители артериального давления неинвазивные. Методика поверки».

Основные средства поверки - установка для поверки каналов измерения давления и частоты пульса УПКД-2:

-    диапазон измерения значений давления воздуха, мм рт. ст., от 20 до 400;

-    пределы допускаемой абсолютной погрешности измерения давления воздуха, мм рт.ст. ±0,5;

-    диапазон воспроизведения значений частоты пульса, 1/мин., 30; 40; 60; 80; 120; 160; 180; 200;

-    пределы допускаемой относительной погрешности воспроизведения частоты пульса,

% ±0,5.

Поверительное клеймо наносится на паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в Руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям артериального давления и частоты пульса, варианты исполнения: BP N1 Basic; BP N2 Plus; BP A1 Easy; BP A1 Basic; BP A2 Easy; BP A2 Basic; BPA3 Basic; BP A3 PC; BP A3L PC; BP A3L Basic; BP A6 PC; BP A150; BP A150 Afib; BP A200; BP A200 Afib; BP 3AG1

ГОСТ 31515.1-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования».

ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

Приказ Министерства здравоохранения Российской Федерации от 21.02.2014 г. №81н.
