Государственный реестр средств измерений

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 мод. ССС-903МЕ (HNO3), 63423-16

63423-16
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (HNO3) предназначены для измерения массовой концентрации (объемной доли) паров азотной кислоты в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 63423-16
Наименование СИ Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
Обозначение типа СИ ССС-903 мод. ССС-903МЕ (HNO3)
Изготовитель АО "Электронстандарт-Прибор", г.С.-Петербург
Год регистрации 2016
Срок свидетельства 16.03.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (HNO3) предназначены для измерения массовой концентрации (объемной доли) паров азотной кислоты в воздухе рабочей зоны.

Описание

Принцип действия - электрохимический.

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (HNO3) (далее - газоанализаторы) являются стационарными приборами непрерывного действия, выпускаются в корпусах из нержавеющей стали или алюминиевых сплавов.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС-903МЕ и сменных преобразователей газовых ПГЭ-903У.

Преобразователи газовые выпускаются в корпусе из нержавеющей стали с термокомпенсацией.

Преобразователи газовые ПГЭ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и другие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС-903МЕ.

Выходными сигналами газоанализаторов являются:

-    показания цифрового дисплея;

-    унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний (УПЭС-903МЕ с двумя преобразователями газовыми - только для одного из преобразователей, имеющего меньшее значение адреса Modbus);

-    цифровой, интерфейс RS 485 с протоколом Modbus RTU;

-    цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал 4-20 мЛ. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);

-    замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 3-х ("низкий", "высокий", "аварийный") программно конфигурируемых уровней;

-    размыкание и замыкание контактов реле ("сухой контакт") при отключении, перегрузке и неисправности преобразователя или газоанализатора (УПЭС-903МЕ с двумя преобразователями газовыми имеет один комплект релейных выходов, общий для двух преобразователей газовых, сигнализация работает по логической схеме «ИЛИ»).

При использовании газоанализаторов стационарных со сменными сенсорами взрывозащищенных ССС-903 модификации ССС-903МЕ с двумя преобразователями газовыми в составе АСУ ТП и прочих измерительно-информационных систем, передача измерительной информации от газоанализатора должна осуществляться только посредством цифрового интерфейса RS 485 с протоколом Modbus RTU или HART.

Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).

Дисплей газоанализатора отображает следующие данные:

-    результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;

-    установленные значения порогов срабатывания сигнализации;

-    значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;

-    графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для газоанализатора с одним преобразователем газовым).

Взрывозащищенность газоанализаторов ССС-903МЕ и преобразователей ПГЭ-903У обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011, «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079.0-2011.

Маркировка взрывозащиты по ГОСТ Р МЭК 60079.0-2011:

-    газоанализаторов- 1Ex d ib [ib] 11В+Н2 T6 Gb

-    преобразователей -1Ex d ib ПВ+Н2 T6 Gb

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96.

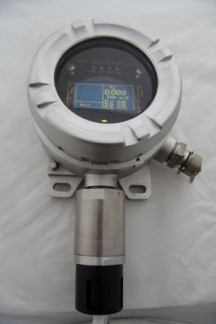

Внешний вид газоанализаторов приведен на рисунках 1, 2 и 3, места пломбировки корпуса газоанализатора от несанционированного доступа и рекомендуемые места нанесения знака поверки - на рисунке 3 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

1)    встроенное;

2)    автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

-    обработку и передачу измерительной информации от преобразователей газовых;

-    краткосрочное хранение измеренных (3 мин.) данных для отображения на дисплее в форме диаграммы;

-    отображение результатов измерений на светодиодном дисплее;

-    формирование выходного аналогового и цифрового сигналов;

-    диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии, а также по запросу через цифровой интерфейс RS-485.

Газоанализаторы могут работать с автономным программным обеспечением для работы с персональным компьютером «903mCalibr».

Автономное ПО "903mCalibr" для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны. ПО "903mCalibr" является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

6021

903mCalibr3.53

Номер версии (идентификационный номер)* ПО

UPES903M_6021_OLED.hex

903mCalibr3.53.exe

Цифровой идентификатор ПО (алгоритм)

e32a2c96094062d4f740e6645 64c1a80 (MD5)

2c8419aa6b491d4f7e10160 948188843 (MD5)

Примечание

1.    *Номер версии ПО должен быть не ниже указанного в таблице.

2.    Значение контрольной суммы, указанное в таблице, относится только к файлу автономного ПО указанной версии.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователем газовым ПГЭ-903У приведены в таблице 2.

Таблица 2

Наименова

ние

преобразо

вателя

Определяемый

компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности*

объемной доли, млн-1

массовой концентрации, мг/м1

абсолютной,

мг/м3

относитель-

ной,%

ПГЭ-903У

HNO3

от 0 до 0,8 св. 0,8 до 8,0

от 0 до 2 св. 2 до 20

± 0,5

± 25

Примечания:

1    3

1. Пересчет значений объемной доли Х, млн , в массовую концентрацию С, мг/м , проводят

с использованием коэффициента, равного 2,62 (при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88).

2.* При отсутствии в анализируемой среде NO2_

4)    Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, на каждые 10 кПа, в долях от пределов допускаемой основной погрешности    0,5

5)    Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в пределах рабочих условий эксплуатации, на каждые 10 %, в долях от пределов допускаемой основной погрешности    0,2

6)    Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряе-мых компонентов, приведенных в п. 16, в долях от пределов основной погрешности    1,0

7)    Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов основной погрешности    0,5

8)    Время установления показаний Т0,9 ном, с, не более    60

9)    Время срабатывания сигнализации по уровню «низкий», с, не более    10

10)    Время прогрева газоанализаторов, мин, не более    10

11)    Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В от 18 до 32

12)    Потребляемая электрическая мощность, Вт, не более:    6

13)    Габаритные размеры и масса не более указанных в таблице 3.

Таблица 3

Условное обозначение составной части газоанализаторов

Г абаритные размеры, мм

Масса, кг

длина

ширина (без кабельных вводов)

высота

диаметр

УПЭС-903МЕ (нержавеющая сталь)

186

167

100

-

5,2

УПЭС-903МЕ (алюминий)

186

167

100

-

2,1

ПГЭ-903У

-

-

143

50

0,65

14)    Средняя наработка на отказ, ч (при доверительной вероятности Р =0,95)    35 000 Примечание - без учета срока службы преобразователей газовых.

15)    Средний срок службы (исключая сенсор), лет    10 Срок службы сенсоров, не менее, лет: 2

16)    Рабочие условия эксплуатации

-    диапазон температуры окружающей среды, oC    от минус 40 до плюс 75

-    диапазон относительной влажности окружающей

среды при температуре 35 oC, %    до 95 без конденсации

-    диапазон атмосферного давления, кПа    от 84 до 117,3

-    содержание неизмеряемых компонентов в анализируемой газовой среде: SO2, H2S, NH3, CO, HF, Cl2, HCl - не более ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88; NO - не более

0,6 мг/м3.

Знак утверждения типа

наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки газоанализатора приведен в таблице 4.

Обозначение

Наименование

Кол.

Примечание

Газоанализатор в составе:

Пороговое устройство УПЭС-903МЕ

1 шт.

По заявке заказчика

Преобразователи ПГЭ-903У

1 компл.

По заявке заказчика

ЖСКФ.413425.003-МЕ РЭ

Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 модификации ССС-903МЕ (HNO3)

1 экз.

МП-242-1925-2015

Методика поверки

Комплект принадлежностей

1 компл.

Поверка

осуществляется по документу МП-242-1925-2015 «Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (HNO3). Методика поверки", утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» «15» сентября 2015 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ исполнения ГГС-Р или ГГС-К в комплекте со стандартными образцами: газовые смеси - ГСО состава NO2/N2 по ТУ 6-16-2956-92 или ТУ 2114-014-20810646-2014 в баллонах под давлением или

-    стандартные образцы состава газовые смеси NO2/N2 в баллонах под давлением, выпускаемые по по ТУ 6-16-2956-92 или ТУ 2114-014-20810646-2014;

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением или азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;

-    средства измерений в соответствии с МИ № 242-11-2015 «Методика измерений массовой концентрации паров азотной кислоты в смесях с азотом методом капиллярного электрофореза»;

-    система капиллярного электрофореза «КАПЕЛЬ-105» с фотометрическим датчиком, диапазон рабочих длин волн (190 - 380) нм.

Сведения о методах измерений

приведены в документе «Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 модификации ССС-903МЕ. Руководство по эксплуатации», ЖСКФ.413425.003-МЕ РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным со сменными сенсорами взрывозащищенным ССС-903 модификации ССС-903МЕ (HNO3)

1    Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

6    ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

7    ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть1. Взрывозащита вида " взрывонепроницаемая оболочка".

8    ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть11. Искробезопасная электрическая цепь i.

9    ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

10    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

11    Т ехнические условия ЖСКФ 413311.003 ТУ.
