Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 975, 63427-16

Назначение

Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 975» (далее - счётчик) с шунтовыми или трансформаторными преобразователями тока предназначены для измерений и многотарифного учета активной и реактивной электрической энергии в трёхфазных цепях переменного тока.

Описание

Счётчики имеют три измерительных элемента и счётный механизм с отсчётным устройством, заключённые в корпус, платы зажимов, и крышки зажимов. Корпус состоит из основания и крышки. Имеются два конструктивных варианта исполнения счётчиков:

-    исполнение «Э» - статический (электронный) счётчик активной и реактивной энергии;

-    исполнение «М» - электромеханический счётчик активной энергии.

Информация об измеряемых величинах отображается на отсчётном устройстве в

киловатт-часах (киловар-часах). Счётчики электронного исполнения изготавливаются с жидкокристаллическим отсчётным устройством (ЖКИ) с ценой единицы младшего разряда 0,01 кВт-ч (квар-ч); счётчики электромеханического исполнения имеют отсчётное устройство барабанного типа с ценой единицы младшего разряда 0,1 кВт-ч.

В конструкции счётчиков предусмотрены:

-    испытательный выход, совмещенный с основным передающим устройством;

-    светодиодный индикатор функционирования, засвечиваемый синхронно с импульсами на испытательном выходе;

-    щиток с указанием параметров счётчика.

Счётчики исполнения «Э» имеют устройство интерфейсное с последовательным каналом для обмена информацией с внешними устройствами, гальванически развязанное от цепей питания счётчика. Устройство интерфейсное в зависимости от исполнения может включать в себя набор следующих модулей: RS-485, PLC, GPRS оптический порт.

Счётчики исполнения «Э» имеют встроенные часы-календарь с резервным источником питания. В этом исполнении реализован многотарифный учёт активной и реактивной электрической энергии. Число тарифов до 8, в зависимости от варианта исполнения. Предусмотрена возможность перепрограммирования счётчиков в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя.

В счётчики исполнения «Э» может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов.

Установленный диапазон рабочих температур окружающего воздуха от минус 25 °С до плюс 55 °С. Предельный рабочий диапазон температур счётчиков от минус 55 °С до плюс 70 оС. Предельный температурный диапазон при хранении и транспортировании от минус 55 °С до плюс 70 оС.

Цепи напряжения и тока имеют защиту от бросков напряжения и тока.

Конструкция корпуса предусматривает пыле- и влагозащиту.

Счётчики предназначены для установки внутри помещений или наружной установки в специальных закрытых щитах или шкафах, имеющих дополнительную защиту от влияния окружающей среды.

Счётчики могут использоваться в составе автоматизированных систем коммерческого учета электрической энергии.

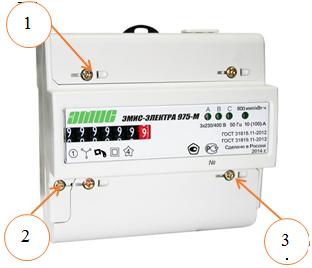

Общий вид счётчиков электрической энергии «ЭМИС-ЭЛЕКТРА 975» двух исполнений показан на рисунке 1.

Рисунок 1- Общий вид счетчиков электрической энергии «ЭМИС-ЭЛЕКТРА 975»

Стрелками обозначены места пломбировки:

1    - Место установки пломбы предприятия-изготовителя;

2    - Место для нанесения знака поверки;

3    - Место установки пломбы энергоснабжающей организации.

В счётчиках предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Места пломбировки счётчиков и нанесения знака поверки указаны на рисунке 1.

Программное обеспечение

Счётчики имеют встроенное программное обеспечение (ПО), а также внешнее ПО «EMIS Meter Reading System» для опроса и настройки отдельных параметров счётчика, защищённое паролями и используемое только изготовителем и сервисными службами. ПО «EMIS Meter Reading System» позволяет производить настройку / перенастройку следующих параметров: тарифные настройки, настройки даты и времени. При этом счётчик должен быть подключен к компьютеру с установленным ПО «EMIS Meter Reading System» с помощью адаптера «ЭМИС-СИСТЕМА 750» или других преобразователей интерфейсов.

ПО «EMIS Meter Reading System» не позволяет изменять метрологические характеристики счётчика, заданные на предприятии-изготовителе.

Идентификационные данные ПО «EMIS Meter Reading System», а также встроенного ПО счётчика приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Встроенное ПО счётчиков защищено от преднамеренных изменений следующими защитными мерами:

-    пломбами завода изготовителя и поверителя;

-    встроенными средствами защиты кода встроенного ПО;

-    отсутствием возможности изменения ПО счётчиков по интерфейсу без вскрытия пломбируемой крышки счётчика.

Встроенное ПО устанавливается в счётчик на предприятии-изготовителе. Доступ к нему после установки имеет только предприятие-изготовитель.

Конструкция счётчиков обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Технические характеристики

Класс точности:

-    по активной энергии    0,2S, 0,5S, 1;

-    по реактивной энергии (только исполнение «Э»)    0,5, 1 или 2. Пределы допускаемой основной погрешности хода встроенных часов, с/сутки ± 0,5. Пределы допускаемой дополнительной погрешности хода встроенных часов

при работе на резервном источнике питания при нормальной температуре, с/сутки    ± 1,0.

Пределы допускаемой дополнительной погрешности хода встроенных часов под влиянием температуры окружающей среды, с/(сутки-°С)    ± 0,15.

Номинальное напряжение Ином, В    3х230/400.

Установленный рабочий диапазон напряжения, В    от 0,9 до 1,10 Ином.

Расширенный рабочий диапазон напряжения, В    от 0,8 до 1,15 Ином.

Предельный рабочий диапазон напряжения, В    от 0 до 1,15 Ином.

Базовый (номинальный) ток, А    5 или 10.

Максимальный ток, А    7,5 или 100.

Номинальная частота электрической сети, Гц    50.

Диапазон изменения частоты, Гц    от 47,5 до 52,5.

Постоянная счётчика, имп/кВт-ч    от 100 до 100000.

Стартовый ток (чувствительность), мА:

-    для счётчиков классов точности 0,2S и 0,5S по активной энергии и 0,5 по реактивной энергии при трансформаторном включении    5;

-    для счётчиков класса точности 1 по активной энергии:

-    при непосредственном включении    40;

-    при трансформаторном включении    10;

-    для счётчиков класса точности 1 по реактивной энергии:

-    при непосредственном включении    4;

-    при трансформаторном включении    10;

-    для счётчиков класса точности 2 по реактивной энергии:

-    при непосредственном включении    50;

-    при трансформаторном включении    15. Активная потребляемая мощность в цепи напряжения счётчика при номинальном напряжении, нормальной температуре и номинальной частоте, Вт не более 2. Полная потребляемая мощность в цепи напряжения счётчика при номинальном напряжении, нормальной температуре и номинальной частоте, В А:

-    для исполнения «М»    не более 4;

-    для исполнения «Э»    не более 8,5.

Полная мощность, потребляемая цепью тока счётчика при базовом токе, номинальной частоте и нормальной температуре, В • А Время работы часов на резервном источнике питания, в случае пропадания основного питания, лет

Время сохранения в электронной памяти показаний счётчика в случае отключения его от сети, лет

не более 0,3.

не менее 16.

не менее 16.

15.

115 х 122 х 65; 290 х 170 х 85;

Минимальная величина длительности тарифа, минут Г абаритные размеры (длина х ширина х высота), мм, не более:

-    счётчик исполнения «М»

-    счётчик исполнения «Э»

Масса, кг, не более:

-    счётчик исполнения «М»

-    счётчик исполнения «Э»

Средний срок службы до первого капитального ремонта, лет Средняя наработка до отказа, часов, не менее

При отсутствии тока в цепи нагрузки и значении напряжения до 265 В счётчик не измеряет электроэнергию.

Знак утверждения типа

наносится на панель счётчиков методом офсетной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    Счётчик электрической энергии «ЭМИС-ЭЛЕКТРА 975»;

-    паспорт ЭЭ-975.000.000.00 ПС;

-    методика поверки ЭЭ-975.000.000.00 МП;

-    руководство по эксплуатации ЭЭ-975.000.000.00 РЭ;

-    адаптер «ЭМИС-СИСТЕМА 750» для связи счётчика с компьютером.

Методика поверки, руководство по эксплуатации, ПО «EMIS Meter Reading System» и адаптер для связи счётчика с компьютером поставляются обслуживающим организациям на договорных условиях.

Поверка

осуществляется по документу ЭЭ-975.000.000.00 МП «Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 975». Методика поверки», утвержденному руководителем ЗАО КИП «МЦЭ» 15 декабря 2015 г.

Перечень основных средств испытаний для поверки:

-    установка поверочная автоматическая трёхфазная для поверки счётчиков электрической энергии HS-6303E (номер 44220-10 в Госреестре СИ РФ), с образцовым счётчиком HY- 5303C класса точности 0,05; диапазон регулирования выходного стабилизированного сигнала напряжения 3х(1.. .300) В, диапазон регулирования тока 3х(0,001.. .120) А;

- частотомер универсальный GFC-8131H (номер 19818-00 в Госреестре СИ РФ);

7

диапазон измеряемых частот 0,01 Гц - 120 МГц; погрешность измерения частоты 1,5*10 ,

- модуль коррекции времени МКВ-02Ц (номер 44097-10 в Госреестре СИ РФ), пределы допускаемой абсолютной погрешности синхронизации среза метки синхронизации к шкале координированного времени UTC ± 1 мс.

Знак поверки наносится на паспорт и на счётчик в месте для нанесения знака поверки указанном на рисунке 1.

Сведения о методах измерений

изложены в документе «Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 975». Руководство по эксплуатации. 975.000.000.00 РЭ».

Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии «ЭМИС-ЭЛЕКТРА 975»

1    ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.

2    ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности

1 и 2.

3    ГОСТ 31819.11-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счётчики активной энергии классов точности 0,5; 1 и 2.

4    ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

5    ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счётчики статические реактивной энергии.

6    ТУ 4228-063-14145564-2015. «Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 975».
