| Номер в госреестре | 63433-16 |
| Наименование СИ | Счетчики-расходомеры массовые |
| Обозначение типа СИ | Micro Motion мод. CMF 400M-2700R |
| Изготовитель | "Emerson Process Management / Micro Motion Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R предназначены для измерений массового расхода и массы жидкости в составе эталонной измерительной линии системы измерений количества и показателей качества нефти.
Принцип действия счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования которых пропорциональна массовому расходу жидкости.
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R состоят из сенсора модели CMF400M461NQFZEZZZ и трансмиттера модели 2700R11AFFEZWZ.
Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R, а изменение давления рабочей среды компенсируется внесением соответствующей поправки в трансмиттер 2700R перед проведением измерений.

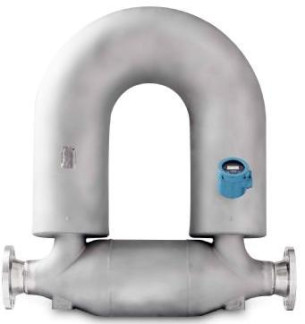

Общий вид счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R представлен на рисунке 1.
Рисунок 2 - Схема пломбировки счетчиков-расходомеров массовых Micro Motion модификации
Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R представлено на рисунке 2.
CMF 400M-2700R
является встроенным. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. Программное обеспечение счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R имеет высокий уровень защиты по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | Core software Rev | Transmitter Software Rev |
| Номер версии ПО | 31 | 61 |
| Цифровой идентификатор ПО (контрольная сумма) | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Таблица 2
| Наименование | Значение |
| Номинальный диаметр | DN 150 |
| Диапазон измерений массового расхода жидкости, т/ч | от 55 до 400 |
| Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, %, не более | ±0,1 |
| Выходной сигнал | Импульсный, частотой до 10 кГц |
| Параметры окружающей среды: - температура, °С - относительная влажность, % | от минус 40 до плюс 60 от 5 до 95 |
| Наименование | Значение |
| Параметры измеряемой среды: | |
| - температура, °С | от минус 40 до 100 |
| - давление, МПа, не более | 4 |
| Потребляемая мощность, Вт, не более | 11 |
| Параметры электропитания: | |
| - напряжение питания, В | 220(+10%, -15%) |
| - частота, Гц | 50 |
| Габаритные размеры, длинахширинахвысота, мм, не | |
| более | |
| - трансмиттер 2700R | 120x233x214 |
| - сенсор | 1021x1118x274 |
| Масса, кг, не более | |
| - трансмиттер 2700R | 3,6 |
| - сенсор | 200 |
наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.
Таблица 3
| Наименование | Количество |
| Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R, Зав. №14297035-3821666, 14497781-3853127 | 2 шт. |
| Комплект эксплуатационных документов фирмы «Emerson Process Management/ Micro Motion Inc.» | 1 экз. |
| Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R Зав. №14297035-3821666. Паспорт | 1 экз. |
| Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R Зав. №14497781-3853127. Паспорт | 1 экз. |
| МП 0344-1-2015. Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R. Методика поверки. | 1 экз. |
осуществляется по документу МП 0344-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R. Методика поверки», утвержденному ФГУП «ВНИИР» 03 декабря 2015 г.
Средства поверки:
- вторичный эталон единицы массового расхода жидкости в соответствии с ГОСТ 8.142-2013 с диапазоном значений от 55 до 400 т/ч и пределами допускаемой относительной погрешности ±0,04%.
Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R.
Метод измерений описан в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion модификации CMF 400M-2700R
- ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей»;
- РМГ 100-2010 «ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;
- Техническая документация фирмы «Emerson Process Management/ Micro Motion Inc.».
