Расходомеры воздуха Testo 420, 63437-16

Назначение

Расходомеры воздуха Testo 420 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.

Описание

Принцип действия расходомера при измерении объемного расхода воздуха основан на методе переменного перепада давлений, возникающего в конфузоре - первичном преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в нем основанием, с крестообразными элементами конструкции, имеющими приемники давления. Входные отверстия приемников динамического давления расположены навстречу набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление воздуха от приемников давления поступает в измерительный прибор Testo 420 с датчиками. Где преобразуется ими в электрический сигнал низкого уровня, который после аналого-цифрового преобразования, с последующей обработкой с помощью микропроцессора, поступает на жидкокристаллический дисплей, измерительного прибора Testo 420, в виде результатов измерений объемного расхода, абсолютного давления и разности давлений.

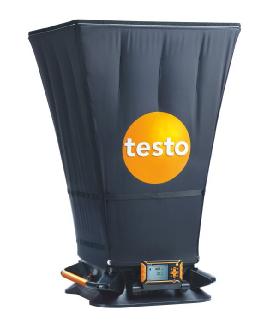

Общий вид расходомера показан на рисунке 1.

Расходомер состоит из конфузора (1) - для измерения объемного расхода воздуха со встроенным выпрямителем воздуха (2), измерительного прибора Testo 420 с датчиками (3) -для измерений абсолютного давления и разности давлений, основания (4) - с приемниками давлений, и выключателя (5) - для измерений вручную.

Внутри измерительного прибора Testo 420 отсутствуют какие-либо контакты и разъемы для внешних подключений.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, стык двух частей корпуса, измерительного прибора Testo 420, защищен разрушающемся при вскрытии стикером, с нанесенном надписью «testo», рядом с которым наклеивается стикер со знаком поверки, как показано на рисунке 2.

Место наклейки стикера со знаком поверки

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память измерительного прибора Testo 420 при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).

Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

3

Диапазон измерений объемного расхода, м /ч    от 85 до 3500

Диапазон измерений объемного расх Пределы допускаемой погрешности

измерений объемного расхода    ± (3% от Q^ + 12 м3/ч),

где Qизм - измеряемое значение объемного расхода Диапазон измерений абсолютного давления, гПа    от 700 до 1100

Пределы допускаемой абсолютной погрешности

измерений абсолютного давления, гПа    ± 3

Диапазон измерений разности давлений, Па    от 20 до 120

Пределы допускаемой погрешности

измерений разности давлений    ± (2% от Ризм + 0,5 Па),

где Рд изм - измеряемое значение разности давлений

Электропитание от 4-х аккумуляторных батареек типа АА, В    6

Потребляемая мощность, Вт, не более    5

Диапазон рабочих температур, оС    от 15 до 25

Температура хранения, °С    от минус 20 до плюс 60

Габаритные размеры (стандартный кожух), мм    610 х 970 х 610

Масса, кг, не более    2,9

Средний срок службы, лет    5

Знак утверждения типа

наносится типографским способом на титульный лист руководства    по эксплуатации и заднюю панель корпуса измерительного прибора Testo 420 в виде наклейки.

Комплектность

1    Расходомер воздуха Testo 420 ................................................................................... 1 шт.

2    Бокс для транспортировки .........................................................................................1 шт.

3    Руководство по эксплуатации.....................................................................................1 экз.

4    Методика поверки МЦКЛ.0181.МП..........................................................................1 экз.

Поверка

осуществляется по документу МЦКЛ.0181.МП «ГСИ. Расходомеры воздуха Testo 420. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 24.12.2015 г.

Основные средства поверки:

-    установка поверочная счетчиков газа, диапазон расходов от 0,01 до 6500 м3/ч и пределами допускаемой относительной погрешности ± 0,3 %;

-    калибратор давления пневматический Метран-505 Воздух-II, диапазон воспроизведения разности давлений от 20 Па до 25 кПа, класса точности 0,02;

-    калибратор давления СРС3000, диапазон измерений абсолютного давления от 0 до 2800 гПа, пределы допускаемой относительной погрешности ± 0,025 %;

-    камера барометрическая ФАЗ.002.002.000, заводской № 421, диапазон значений абсолютного давления от 6,6 до 1300 гПа, герметичность при давлении 6,6 гПа - не более

0,0133 гПа/с, герметичность при давлении 1300 гПа - не более 1,0133 гПа/с, скорость натекания воздуха при давлении, не более: 6,6 гПа - 4 гПа/с, (Ра- 27 гПа) - 0,66 гПа/с, 1300 гПа - 2,66 гПа/с.

Знак поверки наносится на расходомер в соответствии с рисунком 2.

Сведения о методах измерений

изложены в документе «Расходомеры воздуха Testo 420. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам воздуха Testo 420

1    ГОСТ Р 8.618-2014. «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа».

2    ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».

3    ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».

4    Техническая документация фирмы изготовителя «Testo Instruments (Shenzhen) Co. Ltd.».
