Весы вагонные тензометрические для статического взвешивания ВВС, 63438-16

Назначение

Весы вагонные тензометрические для статического взвешивания ВВС предназначены для измерения массы железнодорожных транспортных вагонов в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на вторичный преобразователь (терминал), и результат взвешивания в единицах массы отображается на дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (ГПУ), включающего две грузоприемные платформы (секции), установленные на первичные измерительные преобразователи: весоизмерительные тензорезисторные датчики (приведены в таблице 1), кабелей связи и питания с вторичным измерительным преобразователем (терминалом): серии «CI» (САБ corp., Корея; госреестр № 50968-12) или WE (Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd, Китай, госреестр № 61808-15). На передней панели весового терминала расположены дисплей, показывающий результат измерения массы, и кнопки управления процессом взвешивания.

Для передачи данных на ПК, весовые терминалы снабжены интерфейсным разъёмом RS-232^485.

Модификации весов вагонных тензометрических для статического взвешивания ВВС (далее весов ВВС) отличаются пределами взвешивания, габаритными размерами и массой.

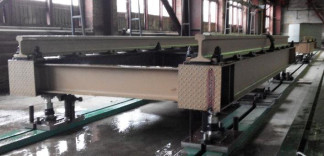

Внешний вид весов и составных элементов, а также вид маркировочной таблички представлены на рисунках 1-4.

SBM14K (ZEMIC) № 55917-13

С16А (HBM) № 60480-15

WBK (CAS) № 56685-14

ZSFY (KELI) № 57674-14

MB150 (Тензо М) № 44780-10

Рисунок 2 - Внешний вид датчиков тензорезисторных

WE2111 (HBM)    CI-5010A

№ 61808-15    № 50968-12

Рисунок 3 - Внешний вид приборов весоизмерительных

® Жш| д к ал "Армавирсний машиностроительный зэвод'филиаг

Дж|11|^5Открытого акционерного общества ’Новоэыбковский > машиностроительный завод* в г. Армавир

ВЕСЫ ВАГОННЫЕ ТЕНЗОМЕТРИЧЕСКИЕ ДЛЯ СТАТИЧЕСКОГО ВЗВЕШИВАНИЯ ВВС-150 ТУ 4274-004-27001795-2015

Класс точности - III средний.

Максимальная нагрузка (Мак) * 150 т Минимальная нагрузка (Min) -1,0 т Действительная цена деления (d) • 50 кг Поверочный интервал (е) ■ 50 кг.

Зав. №ГПТ] Дата выпуска Ш 20Ш г.

±1

О

Рисунок 4 - Внешний вид маркировочной таблички

Таблица 1

№ п.п.

Обозначение модели датчика

Регистрацион ный №
