| Номер в госреестре | 63439-16 |
| Наименование СИ | Комплексы измерительные газоанализаторов водорода и кислорода |
| Обозначение типа СИ | ГВК |
| Изготовитель | АО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные газоанализаторов водорода и кислорода ГВК в дальнейшем -ГВК), предназначены для измерения объемной доли водорода и кислорода, с учётом температуры в контролируемой среде рабочей зоны.
Принцип работы ГВК основан на приеме от датчиков аналоговых сигналов о значениях измеряемых величин, их передачи для обработки на вычислитель и дальнейшего отображения, регистрации и хранении данных об измеряемых величинах на блоке отображения сигналов (БОС).
ГВК состоит из следующих элементов:
- два газоанализатора водорода ГВ-01 рег. № 60564-15 и газоанализатор кислорода ГК рег. № 60563-15;
- датчик температуры (ДТ), тип приведён в таблице 4;
- вычислитель, предназначенный для преобразования и передачи измерительной информации;
- БОС, предназначенный для отображения, регистрации и хранения данных об измеряемых величинах контролируемой среды.
Функционально ГВК имеет в своем составе измерительные каналы (ИК):
- ИК концентрации водорода, включающий в себя: газоанализатор водорода ГВ-01 (входной);
- ИК концентрации кислорода, который представляет собой совокупность средств измерений (газоанализаторы водорода ГВ-01 входной и ГВ-01 в^тходной, газоанализатор кислорода ГК), сигналы с выхода которых используются для получения результатов совместных измерений объёмной концентрации кислорода;
- ИК температуры контролируемой среды, включающий в себя: датчик температуры. Структурная схема ГВК приведена на рисунке 1, а внешний вид элементов ГВК, с
указанием мест пломбировки и нанесения знака утверждения типа на рисунках 2 и 3.
ГВК проводит измерения объёмной доли водорода на входе, удаление водородной составляющей, с помощью ремувера, измерение объёмной доли водорода на выходе и измерение объёмной доли кислорода, имеющего корреляционную зависимость с измеренными значениями водорода.
На вход вычислителя поступают аналоговые сигналы газоанализаторов водорода, газоанализатора кислорода, после чего происходит их обработка и расчёт объёмной доли кислорода и водорода в контролируемой среде посредством встроенного программного обеспечения.

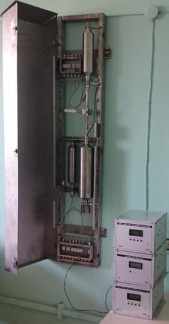

Рисунок 2 - Внешний вид ГВК Рисунок 3 - Внешний вид ГВК
На несущей раме размещаются датчики газоанализаторов водорода, кислорода, датчик температуры среды, соединительные коробки герметичных кабельных вводов. Ремувер встроен во входную часть датчика кислорода и является его составным элементом. На корпусе соединительной коробки имеются сертифицированные кабельные вводы. Внутри коробки размещены клеммные соединители.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
ГВК имеет встроенное программное обеспечение (ПО). Метрологически значимая часть ПО ГВК представляет собой программный продукт WAGO-I/O-PRO32 стандарт IEC 61131.3 Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО не ниже (идентификацион ный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| WAGO-I/O-PRO32 Стандарт IEC 61131,3 | 00029-01-01 | FD3894EC | CRC32 |
Метрологически значимая часть ПО ГВК и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 Диапазоны измерений: - объемной доли водорода, % - объемной доли кислорода, % | от 0 до 25 от 0 до 25 |
| 2 Пределы допускаемой погрешности измерений: - абсолютной погрешности измерений объёмной доли водорода, %; - приведенной погрешности измерений объёмной доли кислорода, % | ± 1,25 ± 12 |
| 3 Диапазон измерений температуры контролируемой среды: | от 0 до 250 °С |
| 4 Класс допуска: - ТХК-01 по ГОСТ Р 8.585-2001 - ТСП-03 по ГОСТ 6651-2009 | 2 B |
| 5 Время установления показаний (инерционность), Т0,67, с, не более | 120 |
| 6 Потребляемая мощность, В • А, не более | 560 |
| 7 Габаритные размеры, мм, не более: комплекса измерительных блоков газоанализаторов: - ширина - высота - длина | 280 540 350 |
| несущей рамы с комплексом датчиков: - высота - ширина - глубина | 1700 400 170 |
| 8 Масса, кг, не более: - комплекса измерительных блоков газоанализаторов - несущей рамы с комплексом датчиков | 30 40 |
| Наименование характеристики | Значение |
| 9 Рабочие условия эксплуатации: датчиков водорода и кислорода: - температура, °С - давление, МПа - относительная влажность, % измерительного блока водорода и кислорода: - температура, °С - относительная влажность, % - атмосферное давление, кПа | от 20 до 60 от 0,08 до 0,7 от 5 до 100 от 1 до 60 от 5 до 100 от 84 до 106,7 |
| 10 Предельные условия эксплуатации датчиков водорода и кислорода: - температура, °С - длительность, ч (при предельной температуре) | до 250 до 24 |
наносится на титульный лист руководства по эксплуатации ГВК типографским способом, непосредственно на ГВК методом наклеивания.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Кол-во | Примечание |
| 1 Комплекс измерительный ГВК | ГВК | 1 | |
| 2 Руководство по эксплуатации | АРТН. 421100.305 РЭ | 1 | |
| 3 Паспорт | АРТН. 421100.305 ПС | 1 | |
| 4 Комплект монтажных частей КМЧ* | АРТН. 421100.305 ЗИ | 1 | Таблица 4 |
| * Комплектация определяется заказчиком в соответствии с таблицей 4 | |||
Таблица 4 - Перечень комплекта монтажных частей
| Наименование | Обозначение | Количество |
| 1 Комплект соединительных кабелей | Комплект | |
| 2 Передвижная газовая станция ПЕГ АС | Э.091.7140 | 1 |
| 3 Аппаратно-программный анализатор АПА* | Э.091.7040 | 1 |
| 4 Блок отображения сигналов (БОС) | Э.091.7125 | 1 |
| * Выполняет функцию вычислителя | ||
осуществляется по документу АРТН. 421100.305 РЭ, раздел 4 «Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.
Основные средства поверки:
- ГСО-ПГС состава Н2/К2/О2 рег. № 10532-2014 (объёмная доля Н2 = 2,43 %, пределы допускаемой абсолютной погрешности = ± 0,06 %, О2 = 23,01 %, пределы допускаемой абсолютной погрешности = ± 0,23 %), рег. № 10532-2014 (объёмная доля Н2 = 23,31%, пределы
допускаемой абсолютной погрешности = ± 0,23, объёмная доля О2 = 2,47 %, пределы допускаемой абсолютной погрешности = ± 0,06);
- газообразный азот чистоты 99,996 %, в баллонах под давлением, по ТУ 6-16-2956-92;
- калибратор-измеритель унифицированных сигналов ИКСУ-200Ех рег. № 24430-03, пределы допускаемой абсолютной погрешности измерений силы тока А = ± 0,03 мА, диапазон измерений 0 - 25 мА.
Измерительный комплекс газоанализаторов водорода и кислорода ГВК. Руководство по эксплуатации. АРТН. 421100.305 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным газоанализаторов водорода и кислорода ГВК
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
3 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
4 Измерительный комплекс газоанализаторов водорода и кислорода ГВК. Технические условия АРТН. 421100.305 ТУ
