Установки топливораздаточные Топаз, 63443-16

Назначение

Установки топливораздаточные «Топаз» (далее - УТ) предназначены для измерений объёма и (или) массы жидкого моторного топлива (бензин, дизельное топливо, керосин, далее -ЖМТ) вязкостью от 0,55 до 40 мм /с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.

Описание

Конструкция УТ состоит из:

-    корпуса;

-    оборудования топливораздаточного основного;

-    оборудования топливораздаточного дополнительного.

К основному топливораздаточному оборудованию относятся:

-    измерители объёма, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd», Китай (далее - измеритель объёма ЖМТ);

-    измерители объёма, производства фирмы «Zhejiang Maide Machine Co., Ltd», Китай (далее - измеритель объёма СУГ);

-    измеритель объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;

-    генераторы импульсов, производства фирмы «Zhejiang Datian Machine Co., Ltd.»,

Китай;

-    расходомеры массовые Promass, производства фирмы «Endress+Hauser Flowtec AG», Швейцария;

-    счетчики-расходомеры массовые Micro Motion, производства фирмы «Emerson Process Management / Micro Motion Inc.», США;

-    блоки индикации и управления, производства ООО «Топаз-сервис», в котором установлены блоки управления, индикации, модули расширения и устройства отчетные и устройства ввода;

-    моноблоки насосные;

-    клапаны соленоидные, производства фирм «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай и «ERA SIB», Аргентина;

-    клапаны электромагнитные (соленоидные), производства фирмы «ASCO Joucomatic

S.A.», Франция;

-    раздаточные рукава;

-    раздаточные рукава, установленные на отдельно стоящие стойки (далее - сателлиты). К дополнительному топливораздаточному оборудованию относятся:

-    системы отбора паров ЖМТ из заправляемого бака;

-    температурные модули;

-    системы подогрева;

-    системы работы с электронными картами доступа;

-    дополнительные электромеханические суммарные счетчики;

-    терминалы управления отпуском ЖМТ (СУГ);

-    блоки местного управления;

-    печатающие устройства;

-    мультимедийное оборудование;

-    другое оборудование, улучшающее потребительские свойства УТ.

УТ изготовлены из коррозионно-устойчивых материалов и материалов, имеющих покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся с измеряемой средой, изготовлены из материалов, не снижающих качество измеряемой среды, стойких к ее воздействию в пределах рабочего диапазона температур.

Принцип действия УТ основан на задании команд УТ на выдачу доз объёма (массы) ЖМТ и (или) СУГ и получении измерительной информации о количестве ЖМТ или СУГ, протекающих через измерительные линии гидравлической части УТ, с помощью измерителей объёма с генераторами импульсов и (или) расходомеров массовых Promass и (или) счетчиков-расходомеров массовых Micro Motion, обработки, регистрации, индикации результатов измерений и информации:

-    объёма (массы) ЖМТ и (или) СУГ, л (кг);

-    цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.;

-    стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб.;

-    суммарного с нарастающим итогом значения объёма (массы) ЖМТ и (или) СУГ выданного через каждый раздаточный рукав УТ, л (кг).

Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и (или) СУГ производится автоматически.

Изготавливаются следующие модификации УТ:

«Топаз-Х1Х2Х3»1 - УТ, предназначенные для измерений объёма и (или) массы ЖМТ;

«Топаз-Х1Х2Х3Г»1) - УТ, предназначенные для измерений объёма и (или) массы ЖМТ и (или) СУГ.

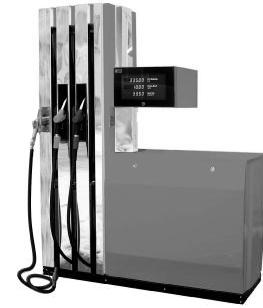

Общий вид УТ показан на рисунках 1-12.

Общий вид сателлитов показан на рисунке 13.

а) с кожухом    а) без кожуха

Рисунок 12 - Общий вид УТ модификаций    Рисунок 13 - Общий вид

«Топаз-81Х3»    сателлитов

Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang Datian Machine Co., Ltd.», показаны на рисунке 14.

Пломба изготовителя или пломба с

нанесенным знаком поверки

■irf

а) с измерителем объёма ЖМТ    б) с измерителем объёма СУГ

Рисунок 14 - Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang

Datian Machine Co., Ltd.»

Схема пломбировки измерителей объёма ЖМТ показана на рисунке 15.

Пломба изготовителя или пломба с нанесенным знаком поверки

Рисунок 15 - Схема пломбировки измерителей объёма ЖМТ Схема пломбировки измерителей объёма СУГ показана на рисунке 16.

Пломба изготовителя или пломба с

нанесенным знаком поверки

Рисунок 16 - Схема пломбировки измерителей объёма СУГ

Схема пломбировки измерителей объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.», показана на рисунке 17.

Пломба изготовителя или пломба с

нанесенным знаком поверки

Схемы пломбировки расходомеров массовых Promass, счетчиков-расходомеров массовых Micro Motion в соответствии с их эксплуатационными документами или как для аналогичных СИ в соответствии с МИ 3002-2006.

Схемы пломбировки блоков управления показаны на рисунке 18.

Программное обеспечение

УТ имеют встроенное программное обеспечение (ПО) Топаз, которое устанавливается в блок управления и предназначено для:

-    сбора измерительной информации, обработки, регистрации и индикации результатов измерений;

-    автоматической блокировки возможности одновременной выдачи ЖМТ и СУГ2;

-    обеспечения безопасности и управления процессом отпуска ЖМТ и (или) СУГ;

-    осуществления информационного обмена УТ с внешними информационными системами и устройствами.

Идентификационные данные ПО приведены в таблице 1.

Нормирование метрологических характеристик УТ проведено с учетом влияния ПО. Конструкция УТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Нижний предел диапазона измерений (минимальная доза) объёма (массы) ЖМТ и (или) СУГ, л (кг), при измерении через один раздаточный рукав:

-    объёма (массы) ЖМТ для УТ с номинальным объёмным (массовым) расходом:

а)    до 50 л/мин (кг/мин)    2

б)    св. 50 до 130 л/мин (кг/мин)    10

в)    св. 130 до 400 л/мин (кг/мин)3    25

-    объёма (массы) СУГ    5 Минимальный объёмный (массовый) расход ЖМТ и (или) СУГ, л/мин (кг/мин), при измерении через один раздаточный рукав:

-    объёма (массы) ЖМТ для УТ с номинальным объёмным (массовым) расходом:

а)    до 50 л/мин (кг/мин)    5

б)    св. 50 до 130 л/мин (кг/мин)    10

в)    св. 130 до 400 л/мин (кг/мин)1)    25

-    объёма (массы) СУГ    5 Номинальный объёмный (массовый) расход для УТ при измерении объёма (массы)

СУГ, л/мин (кг/мин)    до 50

Отклонение номинального объёмного (массового) расхода ЖМТ и (или) СУГ через один раздаточный рукав, %, не более    ± 104

Пределы допускаемой основной относительной погрешности измерений объёма ЖМТ и (или) СУГ, %, не более, при измерении через один раздаточный рукав:

-    объёма ЖМТ    ± 0,25

-    объёма СУГ    ± 1,0 Пределы допускаемой основной относительной погрешности измерений объёма ЖМТ и (или) СУГ при измерении объёма ЖМТ и (или) СУГ, соответствующего нижнему пределу диапазона измерений объёма ЖМТ и (или) СУГ, %, не более, при измерении через один раздаточный рукав:

-    объёма ЖМТ    ± 0,5

-    объёма СУГ    ± 2,0

Пределы допускаемой дополнительной относительной погрешности измерений объёма ЖМТ и (или) СУГ, %, не более, при измерении через один раздаточный рукав:

-    объёма ЖМТ    ± 0,25

-    объёма СУГ    ± 1,0 Пределы допускаемой относительной погрешности измерений массы ЖМТ и (или) СУГ, %, не более, при измерении через один раздаточный рукав ± 0,25 Дискретность показаний (цена деления) указателя разового учёта (дискретность дозирования):

-    объёма (массы) ЖМТ и (или) СУГ, л (кг)    0,01

-    цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.    0,01

-    стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб.    0,01 Верхний предел показаний указателя разового учёта5:

-    объёма (массы) ЖМТ и (или) СУГ, л (кг)

999,99

99,99

99999,99

1

999999 от 0,55 до 40 20; 60; 120

от 15 до 25 от 30 до 80 от 84,0 до 106,7 от 15 до 25

-    цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.

-    стоимости выданного объёма (массы) ЖМТ и (или) СУГ.

руб.

Дискретность показаний (цена деления) указателя суммарного учёта, л (кг)

Верхний предел показаний указателя суммарного учёта, л (кг), не менее Диапазон кинематической вязкости ЖМТ, мм2/с Тонкость фильтрования фильтрующими устройствами, мкм, не более Нормальные условия измерений объёма (массы) ЖМТ и (или) СУГ:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

-    диапазон температуры СУГ, °С

-    диапазон избыточного давления в измерительной линии УТ6, МПа, при измерении объёма (массы) ЖМТ, для УТ с номинальной производительностью объемного (массового) расхода:

1)    до 80 л/мин (кг/мин)    от 0,18 до 0,22

2)    св. 80 до 400 л/мин (кг/мин)    от 0,22 до 0,24

-    диапазон избыточного давления в измерительной линии УТ, МПа, при измерении объёма (массы) СУГ    от 0,7 до 1,8 Нормированные (рабочие) условия измерений объёма (массы) ЖМТ и (или) СУГ:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности, %, при 25 °С

-    диапазон температуры ЖМТ и (или) СУГ, °С:

а)    ЖМТ:

1)бензина

2)    дизельного топлива и керосина

б)    СУГ:

1)    пропан-бутана автомобильного

2)    пропана автомобильного Предельное избыточное давление СУГ, МПа Параметры питания от сети переменного тока:

-    номинальное значение напряжения питания, В

-    допускаемое отклонение значения напряжения питания, %

-    частота переменного тока, Гц

от минус 40 до плюс 50 от 30 до 100

от минус 40 до плюс 35 от минус 407 до плюс 50

от минус 20 до плюс 45 от минус 35 до плюс 10 2,5

220, 380 ± 10 50 ± 1

Параметры питания от сети постоянного тока:

-    номинальное значение напряжения питания, В

24 ± 10

от 0,2 до 6,0 0,2

напорная

всасывающая

напорная

-    допускаемое отклонение значения напряжения питания, %

Максимальная полная потребляемая мощность УТ, кВ • А, не более, при измерении объёма (массы):

-    ЖМТ

-    СУГ

Тип гидравлической части для УТ, предназначенных для измерений:

-    объёма (массы) ЖМТ:

а)    УТ не укомплектованные насосными моноблоками

б)    УТ укомплектованные насосными моноблоками

-    объёма (массы) СУГ

Габаритные и присоединительные размеры1^ мм, не более, для УТ модификаций:

-    «Топаз-11Х3»

1000 х 531 х 2380 691 х 531 х 1643 2390 х 735 х 2190 2565 х 946 х 2190 1500 х 920 х 2370 1360 х 530 х 2380 550 х 400 х 1445 600 х 463 х 1486 716 х 463 х 1486 1600 х 800 х 900

138

216

700

596

750

350

96

112

182

170

350 х 300 х 2200 46 4

IP54

IP64

-    «Топаз-110Г»

-    «Топаз-2Х2Х3»

-    «Топаз-2Х2Х3Г»

-    «Топаз-3Х2Х3» и «Топаз-3Х2Х3Г»

-    «Топаз-4Х2Х3» и «Топаз-4Х2Х3Г»

-    «Топаз-5Х2Х3»

-    «Топаз-6Х2Х3»

-    «Топаз-6Х2Х3Г»

-    «Топаз-81Х3»

Масса, кг, не более, для УТ модификаций:

-    «Топаз-11Х3»

-    «Топаз-110Г»

-    «Топаз-2Х2Х3» и «Топаз-2Х2Х3Г»

-    «Топаз-3Х2Х3»

-    «Топаз-3Х2Х3Г»

-    «Топаз-4Х2Х3» и «Топаз-4Х2Х3Г»

-    «Топаз-5Х2Х3»

-    «Топаз-6Х2Х3»

-    «Топаз-6Х2Х3Г»

-    «Топаз-81Х3»

Г абаритные и присоеденительные размеры1) саттелитов, мм, не более

Масса саттелитов, кг, не более

Длина раздаточного рукава, м, не менее

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК-529-89), обеспечиваемая оболочками, электрической части УТ, не менее:

-    блоков индикации и управления

-    устройства отсчетного установки топливораздаточной «Топаз-81Х3»

Знак утверждения типа

наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульном листе эксплуатационных документов типографским способом.

Таблица 2 - Комплектность УТ

Поверка

осуществляется по документу ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20.11.2015.

Перечень эталонов, применяемых при поверке:

-    мерники металлические эталонные 2-го разряда с номинальной вместимостью 2, 5, 10, 25, 50 дм3 при температуре 20 °С и пределами относительной погрешности измерений объёма жидкости не более ± 0,08 % (± 0,1 %);

-    установка поверочная универсальная УПУ-АТ, модификации УПУ-АТ 100 с номинальной вместимостью мерника 100 дм при температуре 20 °С, пределами допускаемой относительной погрешности установки при измерении объёма жидкости ± 0,05 %, диапазоном измерений массы жидкости от 0,4 до 100 кг, пределами допускаемой относительной погрешности установки при измерении массы жидкости ± 0,04 %;

-    мерники металлические 2-го разряда для сжиженных газов ММСГ -1 с номинальной вместимостью мерника 10 дм , пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ± 0,1 %;

-    весы лабораторные ВМ, модификации ВМ24001, диапазон взвешивания от 5 г до

24 кг, диапазон выборки массы тары 24 кг, цена деления шкалы (дискретность отчета, d) 100 мг, пределы допускаемой погрешности измерений (в интервалах взвешивания): ± 1 г (от 5 г до

5 кг), ± 2 г (от 5 до 20 кг) и ± 3 г (от 20 до 24 кг).

Сведения о методах измерений

изложены в документе ДСМК.400740.911 РЭ «Установки топливораздаточные «Топаз». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам топливораздаточным «Топаз»

1. ТУ 4213-004-53540133-2015 «Установки топливораздаточные «Топаз». Технические условия».
