| Номер в госреестре | 63446-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS |
| Изготовитель | АО "Экспериментальный оптико-механический завод" (ЭОМЗ), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS представляет собой пластиковый прорезиненный корпус, который может вмещать в себя спутниковую геодезическую антенну и приёмник, и управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели аппаратуры геодезической спутниковой GS 14 RUS, GS 14 Unlimited RUS расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В нижней части корпуса аппаратуры геодезической спутниковой GS 14 RUS, GS 14 Unlimited RUS расположен отсек для съемного аккумулятора и разъемы для карт памяти.
Аппаратура геодезическая спутниковая GS 14 RUS, GS 14 Unlimited RUS оснащена портом LEMO, последовательным и USB портами.
На верхней панели аппаратуры геодезической спутниковой GS 10 RUS, GS 10 Unlimited RUS расположены кнопка питания и функциональная клавиша. На передней панели аппаратуры геодезической спутниковой GS 10 RUS, GS 10 Unlimited RUS расположен отсек для съемного аккумулятора и разъемы для карт памяти, а также светодиодные индикаторы.
Аппаратура геодезическая спутниковая GS 10 RUS, GS 10 Unlimited RUS оснащена портами LEMO, USB, портами антенны и питания.
На передней панели аппаратуры геодезической спутниковой GS 08 RUS расположены кнопка питания и светодиодные индикаторы. В нижней части корпуса аппаратуры геодезической спутниковой GS 08 RUS расположен отсек для съемного аккумулятора, а так же порты LEMO и USB.
На передней панели аппаратуры геодезической спутниковой Zenith 25 RUS расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В нижней части панели аппаратуры геодезической спутниковой Zenith 25 RUS расположен отсек для съемного аккумулятора и разъемы для карт памяти, а также порты питания, LEMO и USB.
Type: GS08RUS S.No.: ............
Eguip.No- ... Art No ........
Power 12V/О 5А max
AO a 30 МЗ г Шелапутинский пер. 6, стр.З Изготовлено: 2015 f f
Сделано в России ^ ^
GS 08 RUS
©
О
О
Type: GS10 Unlimited RUS
SNo: .........
Art No.............
EguipNo .
Power 12V-24V12.5A max.
Type: GS10RUS
S.No.:. Art.No.: EguipNo Power 12V-24V12.5A max
АО «ЭОМЗ»
Шелапутинский nep. 6, стр.З Изготовлено: 2015 Сделано в России
АО «ЭОМЗ*
Шелапутинский пер 6 стр 3 Изготовлено: 2015 Сделано в России
C€
C€
GS 10 RUS, GS 10 Unlimited RUS
Type: GS14 RUS S.No : ............
EguipNo: ............ Art.No.:............
Power: 12V/700mA max.
АО «ЭОМЗ» Шелапутинский nep. 6, стр.З Изготовлено: 2015 Сделано в России
Type: GS14 Unlimited RUS
S.No.: ............
EguipNo: ............ Art.No.:............
Power: 12V1700mA max.
АО «ЭОМЗ» Шепагг/тинский rep 6, стр 3 Уготовлено: 2015 "O'"
Сделано e России ,X\
GS 14 RUS, GS 14 Unlimited RUS
Zenith 25 RUS

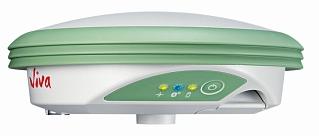

Внешний вид аппаратуры геодезической спутниковой GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS имеет встроенное ПО «Leica ME_fw», ПО контроллера «Leica SmartWorx Viva», а также ПО «Leica Geo Office» и ПО «Leica Infinity» устанавливаемое на персональный компьютер.
Аппаратура геодезическая спутниковая Zenith 25 RUS имеет встроенное ПО «Firmware Zenith 25» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
С помощью указанного ПО обеспечивается взаимодействие узлов аппаратуры геодезической спутниковой GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Leica ME fw» | «Leica SmartWorx Viva» | «Leica Geo Office» | «Leica Infinity» | «Firmware Zenith 25» | «GeoMax Geo Office» |
| Номер версии (идентификационный номер ПО), не ниже | 6.510 | 5.61 | 8.40 | 1.3.0 | 1.5 | 3.1.1.0 |
| Цифровой идентификатор ПО | 03BC23EA | AC410EE1 | 3ABB230F | AF03C51 | 2FB03480 | E536DEB2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Модель | GS 08 RUS | GS 10 RUS | GS 10 Unlimited RUS |
| Тип приёмника | Многочастотный, многосистемный | ||
| Количество каналов | 120 | 555 | |
| Принимаемые сигналы | GPS: L1/L2/L2C ГЛОНАСС: L1/L2 SBAS: WAAS, EGNOS, GAGAN, MSAS | GPS: L1/L2/L2C/L5 ГЛОНАСС: L1/L2 Galileo: E1/E5a/E5b/Alt-BOC BeiDou: B1, B2 SBAS: WAAS, EGNOS, GAGAN, MSAS,QZSS, SmartLink (L-Band) | |
| Режимы измерений приращений координат | «Статика», «Быстрая статика», «Статика. Длительные сеансы», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени от сети базовых станций», «Дифференциальные кодовые измерения (DGPS)» | ||
| Наименование характеристики | Значение характеристики | ||
| Модель | GS 08 RUS | GS 10 RUS | GS 10 Unlimited RUS |
| Тип антенны | Внутренняя | Внешняя, | |
| модели AS10, AS05, AR25, | |||
| AR10, AR25 | |||
| Г раницы допускаемой абсолютной | |||
| погрешности измерений приращений | |||
| координат (при доверительной | |||
| вероятности 0,95), мм, в режимах: | |||
| z «Статика», «Быстрая статика»: | |||
| z в плане | ±2 • (3,0 + 0,5 • 10-6 • D) | ±2 • (3,0 + 0,5 • 10-6 • D) | |
| z по высоте | ±2 • (6,0 + 0,5 • 10-6 • d) | ±2 • (5,0 + 0,5 • 10-6 • d) | |
| z «Статика. Длительные сеансы»: | |||
| z в плане | ±2 • (3,0 + 0,5 • 10-6 • D) | ±2 • (3,0 + 0,1 • 10-6 • D) | |
| z по высоте | ±2 • (6,0 + 0,5 • 10-6 • d) | ±2 • (3,5 + 0,4 • 10-6 • d) | |
| z «Кинематика»: | |||
| z в плане | ±2 • (10 + 1 • 10-6 • D) | ±2 • (8 + 1 • 10-6 • D) | |
| z по высоте | ±2 • (20 + 1 • 10-6 • d) | ±2 • (15 + 1 • 10-6 • D) | |
| z «Кинематика в реальном времени»: | |||
| z в плане | ±2 • | (8 + 1 • 10-6 • D) | |
| z по высоте | ±2 • (15 + 1 • 10-6 • D) | ||
| z «Кинематика в реальном времени от | |||
| сети базовых станций»: | |||
| z в плане | ±2 • (8,0 + 0,5 • 10-6 • | D) | |
| z по высоте | ±2 • (15,0 + 0,5 • 10-6 | D) | |
| где D - измеряемое расстояние в мм | |||
| z «Дифференциальные кодовые | |||
| измерения (DGPS)» | ±2 • 250 | ||
| Допускаемая средняя квадратическая | |||
| погрешность измерений приращений | |||
| координат, мм, в режимах: | |||
| z «Статика», «Быстрая статика»: | |||
| z в плане | 3,0 + 0,5 • 10-6 • D | 3,0 + 0,5 • 10-6 • D | |
| z по высоте | 6,0 + 0,5 • 10-6 • D | 5,0 + 0,5 • 10-6 • D | |
| z «Статика. Длительные сеансы»: | |||
| z в плане | 3,0 + 0,5 • 10-6 • D | 3,0 + 0,1 • 10-6 • D | |
| z по высоте | 6,0 + 0,5 • 10-6 • D | 3,5 + 0,4 • 10-6 • D | |
| z «Кинематика»: | |||
| z в плане | 10 + 1 • 10-6 • D | 8 + 1 • 10-6 • D | |
| z по высоте | 20 + 1 • 10-6 • D | 15 + 1 • 10-6 • D | |
| z «Кинематика в реальном времени»: | |||
| z в плане | 8 + 1 • 10-6 • D | ||
| z по высоте | 15 + 1 • 10-6 • D | ||
| z «Кинематика в реальном времени от | |||
| сети базовых станций»: | |||
| z в плане | 8,0 + 0,5 • 10-6 • D | ||
| z по высоте | 15,0 + 0,5 • 10-6 • D | ||
| где D - измеряемое расстояние в мм | |||
| z «Дифференциальные кодовые | |||
| измерения (DGPS)» | 250 | ||
| Наименование характеристики | Значение характеристики | |
| Модель | GS 08 RUS | GS 10 RUS GS 10 Unlimited RUS |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внешний/внутренний 10,5 - 28 2 | Внешний/внутренний 10,5 - 28 3,2 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 65 | |
| Г абаритные размеры (Диаметр х В) или (Д х Ш х В), мм, не более | 186 х 71 | 212 х 166 х 79 |
| Масса, кг, не более | 0,8 | 1,2 |
Таблица 3
| Наименование характеристики | Значение характеристики | ||
| Модель | GS 14 RUS | GS 14 Unlimited RUS | Zenith 25 RUS |
| Тип приёмника | Многочастотный, многосистемный | ||
| Количество каналов | 120 | 555 | 120 |
| Принимаемые сигналы | GPS: L1 С/A, L1, L2P(Y), L2, L2C, L5 ГЛОНАСС: L1C/A, L1P, L1, L2 C/A, L2P, L2 Galileo: E1 SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS, *SmartLink (L-Band) *BeiDou: B1, B2 | GPS: L1/L2/L2C. ГЛОНАСС: L1/L2. BeiDou: B1, B2 SBAS: WAAS, EGNOS, GAGAN, MSAS | |
| Режимы измерений приращений координат | «Статика», «Быстрая статика», «Статика. Длительные сеансы», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени от сети базовых станций» **, «Дифференциальные кодовые измерения (DGPS)» | ||
| Тип антенны | Внутренняя | ||
| Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95), мм, в режимах: z «Статика», «Быстрая статика»: z в плане z по высоте z «Кинематика», «Кинематика в реальном времени»: z в плане z по высоте z «Кинематика в реальном времени от сети базовых станций»: z в плане z по высоте z «Статика. Длительные сеансы»: z в плане z по высоте z «Дифференциальные кодовые измерения (DGPS)» | ±2 • (3,0 + 0,5 • 10-6 • D) ±2 • (5,0 + 0,5 • 10-6 • d) ±2 • (8 + 1 • 10-6 • D) ±2 • (15 + 1 • 10-6 • D) ±2 • (8,0 + 0,5 • 10-6 • D) ±2 • (15,0 + 0,5 • 10-6 • D) ±2 • (3,0 + 0,1 • 10-6 ±2 • (3,5 + 0,4 • 10-6 где D - измеряемое расст ±2 • 250 | ±2 • (5,0 + 0,5 • 10-6 • D) ±2 • (10,0+0,5 • 10-6 • D) ±2 • (10 + 1 • 10-6 • D) ±2 • (20 + 1 • 10-6 • d) • D) • D) яние в мм | |
| Наименование характеристики | Значение характеристики | |
| Модель | GS 14 RUS GS 14 Unlimited RUS | Zenith 25 RUS |
| Допускаемая средняя квадратическая погрешность измерений приращений координат, мм, в режимах: z «Статика», «Быстрая статика»: z в плане z по высоте z «Кинематика», «Кинематика в реальном времени»: z в плане z по высоте z «Кинематика в реальном времени от сети базовых станций»: z в плане z по высоте z «Статика. Длительные сеансы»: z в плане z по высоте z «Дифференциальные кодовые измерения (DGPS)» | 3.0 + 0,5 • 10-6 • D 5.0 + 0,5 • 10-6 • D 8 + 1 • 10-6 • D 15 + 1 • 10-6 • D 8.0 + 0,5 • 10-6 • D 15.0 + 0,5 • 10-6 • D 3,0 + 0,1 • 10-6 • I 3,5 + 0,4 • 10-6 • I где D - измеряемое расст 250 | 5.0 + 0,5 • 10-6 • D 10.0 + 0,5 • 10-6 • D 10 + 1 • 10-6 • D 20 + 1 • 10-6 • D ) ) яние в мм |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внешний/внутренний 10,5 - 28 2 | Внешний/внутренний 7,4 - 28 2 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 65 | |
| Г абаритные размеры (Диаметр х В), мм, не более | 190 х 90 | 198 х 95 |
| Масса, кг, не более | 0,93 | 1,2 |
* - только для GS 14 Unlimited RUS
** - только для GS 14 RUS, GS 14 Unlimited RUS
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS.
Таблица 4 - Для GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS
| Наименование | Количество, ед. |
| Приёмник | 1 |
| Контроллер* | 1 |
| Транспортировочный кейс | 1 |
| Измеритель высоты антенны | 1 |
| Комплект интерфейсных кабелей | 1 |
| Крепление на штатив для контроллера | 1 |
| Аккумуляторная батарея | 2 |
| Зарядное устройство для АКБ | 1 |
| Наименование | Количество, ед. |
| Резервная аккумуляторная батарея для контроллера* | 1 |
| Адаптер питания контроллера* | 1 |
| Компакт-диск с документацией | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП АПМ 69-15 | 1 |
| * - по заказу потребителя | |
| Таблица 5 - Для Zenith 25 RUS | |
| Наименование | Количество, ед. |
| Приёмник | 1 |
| Аккумулятор | 2 |
| Зарядное устройство для аккумуляторов | 1 |
| Трегер | 1 |
| Адаптер трегера | 1 |
| Насадка с резьбой | 1 |
| Держатель контроллера | 1 |
| Антенна GSM | 1 |
| Радиоантенна* | 1 |
| Интерфейсный USB кабель | 1 |
| Рулетка для измерений высоты | 1 |
| Веха 2,5 м. | 1 |
| Руководство по эксплуатации | 1 |
| Транспортировочный кейс | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Методика поверки МП АПМ 69-15 | 1 |
| Контроллер | 1 |
| *- только для комплектации "Rover with UHF radio" | |
осуществляется по документу МП АПМ 69-15 «Аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS. Методика поверки», утверждённому ООО «Автопрогресс-М» в ноябре 2015 года Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования, необходимого для поверки:
- рабочий эталон длины по ГОСТ Р 8.750-2011.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая GS 08 RUS. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая GS 10 RUS. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая GS 10 Unlimited RUS. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая GS 14 RUS. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая GS 14 Unlimited RUS. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая Zenith 25 RUS. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для координатно-временных средств измерений».
3. ТУ 4433-003-02570411-2015г «Аппаратура геодезическая спутниковая GS 08 RUS, GS 10 RUS, GS 10 Unlimited RUS, GS 14 RUS, GS 14 Unlimited RUS, Zenith 25 RUS. Технические условия».
