| Номер в госреестре | 63448-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MACX MCR |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MACX MCR (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов напряжения постоянного и переменного тока в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока по ГОСТ 26.011-80, пропорциональных входному сигналу.
В качестве первичных преобразователей могут применяться различные источники напряжения постоянного и переменного тока.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
По числу и виду преобразуемых входных сигналов преобразователи являются одноканальными.
Преобразователи изготавливаются в виде модификаций: MACX MCR-VDC (-PT), MACX MCR-VAC (-PT), отличающихся функциональным назначением и видом преобразуемого сигнала.
Модификации с индексом (-PT) имеют пружинные Push-in зажимы.
Основные узлы преобразователей: плата ввода-вывода, АЦП, микропроцессор, ЦАП, перепрограммируемое запоминающее устройство (ППЗУ).

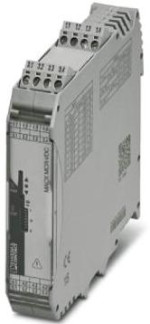

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или пружинные клеммы для присоединения подводящих проводников и цепей питания.
Преобразователи имеют светодиодные
индикаторы, сигнализирующие о наличии питания («PWR»), состоянии устройства («STAT»).
Настройка (конфигурирование) преобразователей осуществляется пользователем с помощью микропереключателей DIP, расположенных на корпусе преобразователя.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя пломбируются наклейкой. Знак поверки наносится на боковую преобразователей MACX MCR поверхность корпуса.
Таблица 1 - Метрологические характеристики преобразователей измерительных MACX MCR
| Модификация | Характеристики | ||||
| Вид входного сигнала | Диапазон преобразования входного сигнала3) | Диапазон выходного сигнала | Пределы допускаемой основной приведенной погрешности преобразования 1) | Температурный коэффициент 2) | |
| MACX MCR-VDC (-PT) | Напряжение постоянного тока | ± 24 В; ± 36 В; ± 54 В; ± 80 В; ± 120 В; ± 170 В; ± 250 В; ± 370 В; ± 550 В | Сила постоянного тока ± 24 мА. Напряжение постоянного тока ± 10 В | ± 1 % | 0,015 %/°C |
| MACX MCR-VAC (-PT) | Напряжение переменного тока | 0 - 24 В; 0 - 36 В; 0 - 54 В; 0 - 80 В; 0 - 120 В; 0 - 170 В; 0 - 250 В; 0 - 370 В; 0 - 550 В; | Сила постоянного тока от 0 до 24 мА. Напряжение постоянного тока от 0 до 10 В | ± 1,2 % при 45 - 65 Гц ± 1,5 % при 65 - 405 Гц | 0,015 %/°C |
Примечание: 1) - За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала).
2) - Нормальные условия применения: температура окружающего воздуха (20 ± 5) °C, относительная влажность воздуха от 30 до 80 %
3) - Преобразователи позволяют задать верхний предел диапазона преобразования на 20 % больше номинального. При этом погрешность остается неизменной.
Таблица 2 - Технические характеристики преобразователей измерительных MACX MCR
| Модификация | Характеристики | ||||
| Напряжение питания постоянного тока, В | Г абаритные размеры, мм | Масса, кг | Рабочие условия применения: | ||
| температура окружающего воздуха, °C | относительная влажность воздуха, % | ||||
| MACX MCR-VDC (-PT) | от 19,2 до 30 | 114,5x99x22,5 | 0,094 | от минус 25 до плюс 60 | до 95 |
| MACX MCR-VAC (-PT) | от 19,2 до 30 | 114,5x99x22,5 | 0,096 | от минус 25 до плюс 60 | до 95 |
наносится типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: преобразователь (по заказу), руководство по эксплуатации, методика поверки.
осуществляется по документу МП 63448-16 «Преобразователи измерительные MACX MCR. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 г.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09); вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
отсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным MACX MCR
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 30 А.
6. Техническая документация фирмы-изготовителя.
