| Номер в госреестре | 63455-16 |
| Наименование СИ | Установки измерительные параметров реле |
| Обозначение типа СИ | УИПР-У1 |
| Изготовитель | ОАО НПК "Северная заря", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
У становки измерительные параметров реле УИПР-У1 (далее - установки) предназначены для измерений напряжения и тока срабатывания и отпускания реле, сопротивления обмоток и контактов, временных характеристик реле.
Принцип действия установок основан на программном управлении встроенными источниками напряжения и силы постоянного тока с целью выработки нормированных по амплитуде и времени последовательностей тестового сигнала, а также на преобразовании входного аналогового сигнала в цифровой с помощью АЦП с целью измерения электрических и временных параметров реле.
Конструктивно установки выполнены в корпусах, с разъемами для подключения источника питания, персонального компьютера, поверочных устройств и проверяемых реле.
Управление установкой осуществляется от персонального компьютера. Связь с компьютером осуществляется с помощью стандартных интерфейсов RS232 или USB.

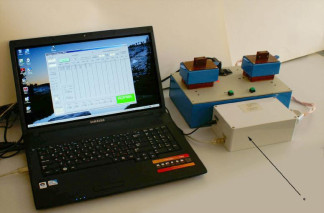

Внешний вид установки приведен на рисунке 1.
Примечание: * - место для размещения наклеек (знака поверки и знака утверждения типа)
Рисунок 1- Общий вид установки
Программное обеспечение (ПО) «УИПР-У1» является специализированным ПО.
ПО «УИПР-У1» предназначено для управления установкой, составления измерительных программ и обработки результатов измерений, проводимых установкой УИПР-У1. ПО «УИПР-У1» не может быть использовано отдельно от этой установки.
Влияние метрологически значимой части ПО на метрологические характеристики установки не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| ПО управления установкой, составления измерительных программ и обработки результатов измерений | «ReleTesten> | 4.44 | ее5821Ъ32731а777550 еёё0700861е2е70 е346a9476979 е7105a4325665dd190 | ГОСТ Р34.11-94 |
Метрологически значимая часть ПО установки и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО установки «УИПР-У1», версия 4.44, соответствует уровню «Средний» в соответствии с п.
4.5 рекомендации Р 50.2.077-2014.
Основные метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон установки напряжения постоянного тока питания обмотки реле U, В | от 0,5 до 30 |
| Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока питания обмотки реле, В | ± 2,5x10-2xU |
| Дискретность установки напряжения постоянного тока питания обмотки реле, В | 0,1 |
| Среднеквадратическое значение пульсации выходного напряжения питания обмотки реле, В, не более | 1,5x10-2xU |
| Диапазон измерений напряжения постоянного тока на обмотке реле, В | от 0,5 до 30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока на обмотке реле, В | ± 4x10-2xU |
| Сила тока нагрузки (в режиме стабилизации тока) источника питания обмотки, мА | от 300 до 360 |
| Диапазон измерений сопротивления обмотки R^ Ом | от 5 до 30000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений сопротивления обмотки, Ом | ± 2,5х10 2xR |
| Диапазон измерений сопротивления контактов Rk, мОм | от 10 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления контактов, Ом | ± 1x10 1xRk |
| Диапазон установки времени задержки начала измерения сопротивления контакта с момента подачи на обмотку реле рабочего напряжения Тз, мс | от 10 до 2000 |
| Пределы допускаемой абсолютной погрешности установки времени задержки начала измерения сопротивления контакта с момента подачи на обмотку реле рабочего напряжения, мс | ± 1х10-1хТз |
| Дискретность установки времени задержки начала измерения сопротивления контакта с момента подачи на обмотку реле рабочего напряжения, мс | 10 |
| Диапазон установки времени выдержки обмотки под установившимся напряжением Тв, мс | от 1 до 255 |
| Пределы допускаемой абсолютной погрешности установки времени выдержки обмотки под установившимся напряжением, мс | ± 1х10-1хТв |
| Диапазон измерений временных параметров реле Тр, мс | от 0,05 до 30 |
| Пределы допускаемой абсолютной погрешности измерений временных параметров реле, мс | ± 1х10-1хТр |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - при относительной влажности для 25 °С, % | от 10 до 30 до 80 |
| Напряжение питания от источника питания постоянного тока напряжением, В | от 32 до 36 |
| Мощность, потребляемая установкой от источника питания постоянного тока, Вт, не более | 10 |
| Масса, кг, не более | 4 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 200 х 120 х 60 |
наносится на корпус установки в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплект поставки включает:
- установка измерительная параметров реле УИПР-У1 - 1 шт.;
- комплект эксплуатационной документации (Установки измерительные параметров реле УИПР-У1. РВИМ.411259.001 ПС. Паспорт; Установки измерительные параметров реле УИПР-У1. РВИМ.411259.001 РЭ. Руководство по эксплуатации, включающее методику поверки) - 1 комплект;
- одиночный комплект ЗИП.
осуществляется по документу РВИМ.411259.001 МП «Инструкция. Установки измерительные параметров реле УИПР-У1. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 16.04.2015 г.
Основные средства поверки: мультиметр В7-64/1 (КМСИ.411252.024ТУ), магазин электрического сопротивления Р4830/2 (диапазон номинальных значений электрических сопротивлений от 0,1 Ом до 100 кОм, класс точности 0,05), миллиомметр Е6-25 (верхние пределы поддиапазонов измерений сопротивлений от 20 мОм до 2 МОм, пределы допускаемой погрешности от ± 0,03-10-2-R до ± 0,05-10-2-R, где R - диапазон измерений сопротивления, осциллограф универсальный С1-83 (диапазон коэффициентов развертки от 0,5 мкс/дел до 5 с/дел, пределы допускаемой погрешности коэффициентов развертки ± 3 %), генератор импульсов Г5-63 (ГВ3.264.037 ТУ), частотомер электронно-счетный вычислительный Ч3-64 (амплитуда входного сигнала от 0,05 до 10 В, диапазон измерений интервалов времени от 10 нс до 20000 с, пределы допускаемой погрешности ± 5-10-7-T, где Т - диапазон измерений интервалов времени), реостат (диапазон сопротивлений до 260 Ом, максимальный ток 0,55 А), источник питания постоянного тока Б5-75 (ИЛГШ.436234.010 ТУ).
Установки измерительные параметров реле УИПР-У1. РВИМ.411259.001 РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам измерительным параметров реле УИПР-У1
Установки измерительные параметров реле УИПР-У1. РВИМ.411259.001 ТУ. Технические условия.
