| Номер в госреестре | 63461-16 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | EASYRAY 200, EASYRAY 500 |
| Изготовитель | ООО "ИЗИРЭЙ", г.Тольятти |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Действие устройств осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных светоотражающих мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от светоотражающих мишеней импульсов излучения. Видеокамеры и излучатели устройств выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений осуществляться с персонального компьютера с помощью программного обеспечения. В память персонального компьютера загружается обновляемая база данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
Устройства конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления, стойки с видеокамерами. Приборная стойка может включать в себя персональный компьютер, цветной дисплей, принтер и клавиатуру, мышь.
Разрешение матриц видеокамер EASYRAY 200 - 2 мегапикселя, EASYRAY 500 - 5 мегапикселей.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри приборной стойки, и винтов защитных кожухов камер.

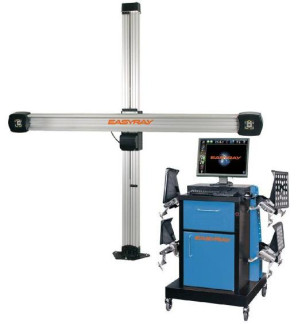

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей
EASYRAY 200, EASYRAY 500
Программное обеспечение (далее - ПО) «H3D Aligner» разработано специально для устройств для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | H3D Aligner |
| Номер версии (идентификационный номер ПО), не ниже | 1.2.3 |
| Цифровой идентификатор ПО | 705ВВ561 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| Модель | EASYRAY 200 | EASYRAY 500 |
| Углы развала колес | ||
| Диапазон измерений, ..,° Пределы допускаемой абсолютной погрешности | ± 25 | |
| Наименование характеристики | Значение характеристики | |
| Модель | EASYRAY 200 | EASYRAY 500 |
| измерений, ...' | ± 5 | |
| Углы суммарного схождения колес | ||
| Диапазон измерений, .° Пределы допускаемой абсолютной погрешности | ± 45 | |
| измерений, .' | ± 5 | |
| Углы продольного наклона оси поворота управляемых колес | ||
| Диапазон измерений, .° Пределы допускаемой абсолютной погрешности | ± 15 | |
| измерений, .' | ± 6 | |
| Углы поперечного наклона оси поворота управляемых колес | ||
| Диапазон измерений, .° Пределы допускаемой абсолютной погрешности | ± 30 | |
| измерений, .' | ± 6 | |
| Г абаритные размеры, не более, мм | ||
| - светоотражающих мишеней | ||
| - передних | 450 х 400 | 450 х 300 |
| - задних | 450 х 450 | 450 х 330 |
| - стойки с видеокамерами - приборной стойки | 2800 х 400 х 2800 | |
| 760 х 760 х 1150 | ||
| Масса светоотражающих мишеней, не более, кг | ||
| - передних - задних | 5 5 rn, оо in \о | 4,38 4,55 |
| Диапазон рабочих температур, °С | от плюс 10 до плюс 50 | |
| Требования по электропитанию | ||
| Трехпроводная однофазная сеть переменного тока Напряжение, В Частота, Гц | 220-15% 50/60 | |
наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
- устройство для измерений углов установки осей и колес автомобилей в комплекте;
- персональный компьютер с устройствами ввода и вывода информации*;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки МП АПМ 56-15.
* - по заказу потребителя
осуществляется в соответствии с документом МП АПМ 56-15 «Устройства для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500. Методика поверки», утверждённым ООО «Автопрогресс-М» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа КО-ЗОМ , ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
Методика измерений приведена: «Устройства для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500
1. ГОСТ 25176-82. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.
2. ТУ 4577-001-43915158-2015. «Устройства для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500. Технические условия»
| Зарегистрировано поверок | 39 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
