Установка поверочная комплексная КПУ-1500, 63462-16

Назначение

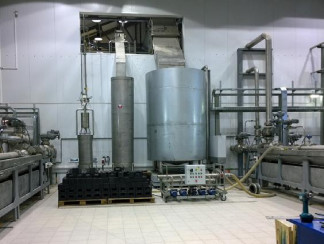

Установка поверочная комплексная КПУ-1500 предназначена для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание

Принцип действия установки поверочной комплексной КПУ-1500 основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установки, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

Установка поверочная комплексная КПУ-1500 состоит из эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий 2 и 4, систем управления, регулирования, сбора и обработки информации.

В качестве эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости в составе установки применяются: весоизмерительные устройства (весы электронные К модификаций KA32s, KES1500, KU20000 (номер в госреестре 45158-10)); расходомеры массовые Promass модификации 83F25, 83F50, 83F80 (номер в госреестре 15201-11), расходомеры электромагнитные Promag модификации 53P25, 53P32, 53P65 (номер в госреестре 14589-09) измерительная линия 2; расходомеры массовые Promass модификации 83F1F (номер в госреестре 15201-11), измерительная линия 4.

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

Пломбирование установки поверочной комплексной КПУ-1500 осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется эталонные расходомеры в местах фланцевых соединений.

Программное обеспечение

установки поверочной комплексной КПУ-1500 автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения установки поверочной комплексной КПУ-1500 приведены в таблице 1.

Т а б л и ц а 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установки поверочной комплексной КПУ-1500.

Технические характеристики

Диапазон воспроизводимых расходов

при использовании весоизмерительных устройств, т/ч (м3/ч) Пределы допускаемой относительной погрешности установки при использовании весоизмерительных устройств:

от 0,3 до 600

± 0,04 ± 0,05 ± 0,045 ± 0,055

0,02

0,01

от 0,3 до 1500

± 0,05 ± 0,06

от 4 до 80

± 0,3

от DN25 до DN300 4

вода по СанПиН 2.1.4.1074-2001 от плюс 15 до плюс 25

от 0,1 до 1,3 от 0,1 до 0,8 380 ± 38/220 ±22 50 ± 1 600

от плюс 15 до плюс 25 от 30 до 80 от 87 до 107 12

-    при измерении массы жидкости, %

-    при измерении массового расхода жидкости, %

-    при измерении объема жидкости, %

-    при измерении объемного расхода жидкости, % Неисключенная систематическая погрешность установки при использовании весоизмерительных устройств, %

Среднее квадратическое отклонение при использовании весоизмерительных устройств, %

Диапазон воспроизводимых расходов при использовании эталонных расходомеров массовых, т/ч (м3/ч)

Пределы допускаемой относительной погрешности установки при использовании эталонных расходомеров массовых:

-    при измерении массы и массового расхода жидкости, %

-    при измерении объема и объемного расхода жидкости, % Диапазон воспроизводимых расходов при использовании эталонных расходомеров электромагнитных, м3/ч Пределы допускаемой относительной погрешности установки при использовании эталонных расходомеров электромагнитных при измерении объема и объемного расхода жидкости, % Номинальный диаметр поверяемых средств измерений Количество одновременно поверяемых средств

измерений, штук, не более Измеряемая среда

Температура измеряемой среды, °С Давление измеряемой среды, МПа

-    измерительная линия 2

-    измерительная линия 4 Напряжение питания, В Частота, Гц

Потребляемая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели шкафа управления в верхнем правом углу в виде наклейки, и в верхней части по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность

-    Установка поверочная комплексная КПУ-1500, заводской номер 02- 1 шт.;

-    Руководство по эксплуатации ОИ 126-03.00.00.000 РЭ - 1 экз.;

-    Методика поверки МП 0346-1-2015 - 1 экз.;

-    Паспорт ОИ 126-03.00.00.000 ПС - 1 экз.

Поверка

осуществляется по документу МП 0346-1-2015 «Инструкция. ГСИ. Установка поверочная комплексная КПУ-1500. Методика поверки», утвержденному ФГУП «ВНИИР» 15.12.2015 г.

Средства поверки:

-    государственный первичный эталона единиц массового и объемного расходов жидкости ГЭТ 63-2013,

-    государственный первичный специальный эталон единицы объемного и массового расходов воды ГЭТ 119-2010;

-    рабочий эталон единицы массы 2 разряда с номинальными значениями от 1 до 20 кг;

-    компаратор массы на 20 кг, СКО 0,033 г;

-    балластный груз 10000 кг (гиря 20 кг М1 ГОСТ OIML R 111-1 - 2009 в количестве 500 штук);

-    калибратор многофункциональный модели MC5-R;

-    частотомер Ч3-85/3.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

Методика измерений изложена в разделе «Устройство и работа установки» руководства по эксплуатации установки поверочной комплексной КПУ-1500.

Нормативные и технические документы, устанавливающие требования к установке поверочной комплексной КПУ-1500

1    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

2    ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3    Техническая документация ООО «НПП ОЗНА-Инжиниринг».
