| Номер в госреестре | 63474-16 |
| Наименование СИ | Тонометры электронные |
| Обозначение типа СИ | Braun VitalScan 1, мод. BBP2000; Braun VitalScan 3, мод. BBP2200 |
| Изготовитель | "Kaz Europe Sarl", Швейцария; Фирма "Onbo Electronic (Shenzhen) Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тонометры электронные Braun VitalScan 1, модель ВВР2000; Braun VitalScan 3, модель ВВР2200 предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления крови осциллометрическим методом и определения частоты пульса при размещении компрессионной манжеты на запястье.
Принцип действия тонометров электронных Braun VitalScan 1 модели ВВР2000; Braun VitalScan 3 модели ВВР2200 основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Результаты измерений представляются на экране дисплея тонометра в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически.
Конструктивно тонометры электронные Braun VitalScan 1, модель ВВР2000; Braun VitalScan 3, модель ВВР2200 состоят из электронного блока, закрепленного на манжете компрессионной. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на запястье. На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея, кнопга включения/выключения, кнопка памяти M, кнопка установки даты и времени (только для Braun VitalScan 3, модель ВВР2200). На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания). Тонометры электронные Braun VitalScan 1, модель ВВР2000; Braun VitalScan 3, модель ВВР2200 отличаются элементами оформления электронного блока, цветовым решением, а также тонометр электронный Braun VitalScan 3, модель ВВР2200 имеет функцию усреднения, которая обеспечивает расчет среднего значения для трех последних результатов измерений.

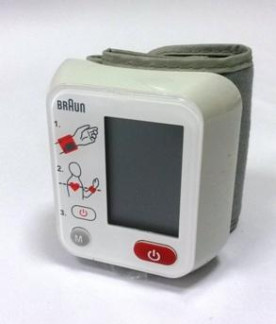

Общий вид тонометров электронных Braun VitalScan 1 модели ВВР2000; Braun VitalScan 3 модели ВВР2200 представлен на рисунках 1 - 2.
Рисунок 2 - Тонометр электронный Braun VitalScan 3, модель ВВР2200
Тонометры электронные Braun VitalScan 1, модель ВВР2000; Braun VitalScan 3, модель ВВР2200 имеют встроенное программное обеспечение, которое используется для обработки результатов измерений. Идентификационные данные программного обеспечения приведены в таблицах 1, 2.
| Таблица 1 - Идентификационные данные ПО Braun Vita | Scan 1, модель ВВР2000 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BP 3NY1-2 |
| Номер версии (идентификационный номер) ПО | Ver.L6 |
| Цифровой идентификатор ПО | — |
| Таблица 2 - Идентификационные данные ПО Braun Vita | Scan 3, модель ВВР2200 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BP 3NY1-3P |
| Номер версии (идентификационный номер) ПО | Ver.L6 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 высокий.
приведены в таблице 3.
Таблица 3
| Наименование | Значение |
| 1 | 2 |
| Диапазон измерений давления воздуха в манжете, мм рт.ст. | от 20 до 280 |
| Пределы допускаемой абсолютной погрешности при измерении давления воздуха в компрессионной манжете, мм рт.ст. | ± 3 |
| Диапазон измерений частоты пульса, 1/мин. | от 40 до 199 |
| Пределы допускаемой относительной погрешности при измерении частоты пульса, % | ± 5 |
| Питание, элементы ААA, по 1,5 В, шт. | 2 |
| Г абаритные размеры (без футляра), мм, не более | 80x75x40 |
| Масса, г, не более | 130 |
| Память, количество измерений: ВВР2000 ВВР2200 | 10 90 |
| Условия эксплуатации: температура, °С относительная влажность, % | от 10 до 40 от 15 до 90 |
| Условия хранения: температура, °С относительная влажность, % | от минус 20 до 55 от 15 до 90 |
наносится на титульный лист руководства по эксплуатации методом печати и на электронный блок тонометра методом наклеивания.
В комплект поставки входят:
1 Электронный блок.
2 Манжета компрессионная.
3 Элементы питания.
4 Руководство по эксплуатации.
5 Футляр для хранения.
осуществляется по документу Р 50.2.032-2004 «Рекомендации по метрологии. Государственная система обеспечения единства измерений. Измерители артериального давления неинвазивные. Методика поверки».
Основное средство поверки:
Установка для поверки каналов давления и частоты пульса УПКД-2 (Госреестр № 44539-10) диапазон задания давления от 20 до 400 мм рт.ст.; погрешность задания давления ± 0,5 мм рт.ст.; диапазон воспроизведения значений частоты пульса от 30 до 200 мин-1 ; погрешность воспроизведения значений частоты пульса ± 0,5 % ).
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к тонометрам электронным Braun VitalScan 1, модель ВВР2000; Braun VitalScan 3, модель ВВР2200
1 ГОСТ 31515.1-2012 (EN 1060-1:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования».
2 ГОСТ 31515.3-2012 (EN 1060-3:1997) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови».
3 Техническая документация фирмы-изготовителя «Kaz Europe Sarl», Швейцария.
