| Номер в госреестре | 63483-16 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | USIP 40 |
| Изготовитель | Baker Hughes Digital Solutions GmbH, Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые USIP 40 (далее - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.
В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Ультразвуковые волны вводят в контролируемый объект, прикладывая к его передней поверхности ультразвуковой пьезоэлектрический преобразователь (далее - ПЭП), работающий в режиме излучения. При отражении ультразвуковой волны от неоднородностей в объекте или от его задней поверхности образуются эхо -сигналы, улавливаемые тем же ПЭП, переключенным в режим приема. Электрический сигнал от ПЭП регистрируется и обрабатывается процессором ультразвукового блока; управляемый компьютером процессор определяет, запоминает и выдает на дисплей параметры сигнала, значение измеренного расстояния (глубины залегания дефекта или толщины образца) и координаты дефекта.
Дефектоскопы имеют три модификации:
- модификация Rack применяется для установки в 19-дюймовый шкаф или в качестве независимой рабочей станции. Состоит из ультразвукового оборудования, встроенного компьютера, программного обеспечения, монитора и клавиатуры, укомплектованной в корпус 19-дюймового шкафа. В случае необходимости, система может быть дополнена функцией дистанционного управления и другими внешними устройствами.
- модификация Ultrasonic Box (ультразвуковой блок) состоит только из ультразвукового оборудования и управляется через внешний компьютер. Модификация Ультразвуковой блок разработана для интегрирования в существующую систему в приложениях, которые извлекают выгоду из ультразвукового электронного оборудования, расположенного отдельно от управляющего компьютера. Модификация может использоваться в настольной конфигурации или устанавливаться в 19-дюймовом шкафу.
- модификации Portable (портативный) имеет питание от батареи и сенсорный монитор для мобильного использования. Ультразвуковое аппаратное и программное оборудование также встроено в корпус. Клавиатура и мышь могут быть подключены по желанию.

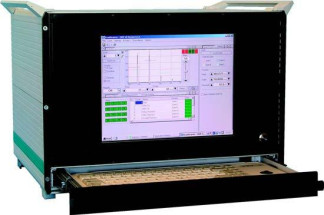

Модификация USIP 40 Rack
Модификация USIP 40 Ultrasonic Box
Модификация USIP 40 Portable
Рисунок 1 - Общий вид дефектоскопов
Дефектоскопы могут быть применены в особо ответственных объектов производственной деятельности: энергетики, нефтегазовой и нефтеперерабатывающей промышленности, на железнодорожном, авиационном и других видах транспорта и других отраслях, для контроля изделий основного производства и технологического оборудования.
Программное обеспечение (ПО), установленное на дефектоскопы выполняет следующие функции:
- установка параметров работы каналов дефектоскопа;
- синхронизация работы каналов блока контроля с заданной частотой;
- чтение результатов работы каналов;
- вывод информации на дисплей в реальном времени: параметры настроек, электронный самописец, вид сигнала в выбранном канале;
- запись протокола контроля.
- ПО представляет из себя модульную систему, которая позвонят оператору настроить отображение необходимой информации по собственным предпочтениям.
| Таблица 1 | |||
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| USIP40 | 3.0.1.60 и выше | - | - |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение | ||
| USIP 40 Rack | USIP 40 Box | USIP 40 Portable | |
| Число каналов контроля: | 1, 2, 5, 10 | 1, 2, 5, 10 | 0 in 2, |
| Амплитуда зондирующих импульсов, В | 100, 400 | ||
| Допускаемое отклонение установки амплитуды зондирующих импульсов, % | ± 10 | ||
| Частота следования зондирующих импульсов, Гц | От 4 до 20000 | ||
| Диапазон измерения временных интервалов, мкс | От 1 до 5000 | ||
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ± (0,05 + 0,001 • Т), где Т измеренное значение временных интервалов, мкс | ||
| Диапазон установки усиления приемного тракта, дБ | От 0 до 110 | ||
| Шаг регулировки усиления, дБ | 0,5 | ||
| Пределы допускаемого отклонения установки усиления в диапазоне от 0 до 50 дБ, дБ | ± (0,2 + 0,02 • N), где N измеренное значение усиления, дБ | ||
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 20 до 100 % высоты экрана, дБ | ± 0,5 | ||
| Диапазон регулировки смещения изображения А-развертки (для стали), мм | От минус 10 до плюс 15000 | ||
| Пределы допускаемой абсолютной погрешности измерения толщины изделия и глубины залегания дефектов при работе с прямым ПЭП в диапазоне толщин от 3 до 300 мм, мм | ± (0,1 + 0,02 • Х), где Х измеренное значение толщины, мм | ||
| Пределы допускаемой относительной погрешности измерения координат дефекта при работе с наклонным ПЭП в диапазоне толщин от 3 до 300 мм, % | ± 10 | ||
| Диапазон устанавливаемых значений скорости звука, м/с | От 500 до 20000 | ||
| Диапазон рабочих частот, МГц - Узкополосный фильтр - Широкополосный фильтр | 1; 2,25; 5; 10; 15 0,2 - 30; 10 - 30; 1 - 10 | ||
| Наименование характеристики | Значение | ||
| USIP 40 Rack | USIP 40 Box | USIP 40 Portable | |
| Питание от сети переменного тока: | |||
| - напряжение, В; | 110 ± 10% | ||
| 220 ± 10% | |||
| - частота, А; | |||
| - при номинальном значении напряжения 110 В, Гц | 60 | ||
| - при номинальном значении напряжения 220 В, Гц | 50 | ||
| Питание от встроенного аккумулятора: | |||
| - напряжение, В | - | - | 10,8 |
| Г абаритные размеры дефектоскопа, высота х | 310 х 450 х | 132 х 450 х | 390 х 374 х |
| ширина х длина, мм, не более | 375 | 430 | 155 |
| Масса измерительного блока, кг, не более | 16,5 | 7 | 6,7 |
| Диапазон рабочих температур, оС | От 0 до плюс 40 | ||
* Все данные в мм относятся к скорости материала 5920 м/с.
наносится на заднюю панель электронного блока дефектоскопа методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Таблица 3
| Наименование | Rack | Box | Portable |
| Блок электронный USIP 40 Rack | 1 шт. | - | - |
| Блок электронный USIP 40 Box | - | 1 шт. | - |
| Блок электронный USIP 40 Portable | - | - | 1 шт. |
| Комплект кабелей | 1 шт. | 1 шт. | 1 шт. |
| Предохранители 0,8 А | 2 шт. | 2 шт. | 2 шт. |
| Комплект монтажных материалов | 1 шт. | 1 шт. | - |
| Сертификат производителя | 1 шт. | 1 шт. | 1 шт. |
| Стилус для сенсорного сигнала | - | - | 1 шт. |
| Блок питания | - | - | 1 шт. |
| Литий-ионные батареи | - | - | 1 шт. |
| ПЭП (тип и количество в соответствие с заказом потребителя) | - | - | - |
| Транспортировочный кейс | 1 шт. | 1 шт. | 1 шт. |
| Краткая инструкция | 1 экз. | 1 экз. | 1 экз. |
| Руководство по эксплуатации | 1 экз. | 1 экз. | 1 экз. |
| Методика поверки | 1 экз. | 1 экз. | 1 экз. |
осуществляется по документу МП 063.Д4-15 «ГСИ. Дефектоскопы ультразвуковые USIP 40. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в ноябре 2015 г.
Знак поверки наносится на свидетельство о поверке или в паспорт (формуляр).
Основные средства поверки:
1 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 кГц до 20 МГц, диапазон напряжений от 10 мВ до 10 В, погрешность ± (1 % от величины +1 мВ), амплитудная неравномерность (до 5 МГц) ± 0, 15 дБ, (от 5 до 20 МГц) ± 0,3 дБ, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
2 Осциллограф цифровой Г081012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ±3%.
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05-0,25) %; на переменном токе: ± (0,1 - 0,4) %.
4 Контрольные образцы №№2, 3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2. (Госреестр № 06612-99).
приведены в главе 4 руководства по эксплуатации «Дефектоскопы ультразвуковые USIP 40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым USIP 40
1 ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;
2 Техническая документация фирмы-изготовителя. Техническая документация компании GE Sensing & Inspection Technologies GmbH, Германия.
