| Номер в госреестре | 63488-16 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | CB1960B, CB1960E, CB1930B, CB1930E, CB1970B, CB1980, CB1990, CB1990T, CB1448, CB1458 |
| Изготовитель | "Trommelberg GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды балансировочные CB1960B, CB1960E, CB1930B, CB1930E, CB1970B, CB1980, CB1990, CB1990T, CB1448, CB1458 (далее - стенды) предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды предназначены для балансировки колес легковых и грузовых автомобилей
Выпускаемые модификации отличаются дизайном исполнения, габаритными размерами, типом применяемого устройства вывода и отображения информации.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стенда.

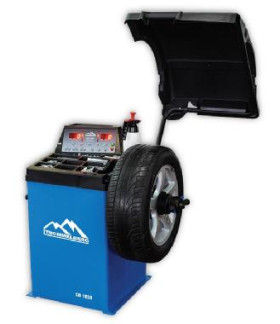

Рисунок 1 - Общий вид стендов балансировочных CB1960B, CB1960E, CB1930B, CB1930E, CB1970B, CB1980, CB1990,
CB1990T, CB1448, CB1458
Таблица 1
| Наименование характеристики | Модификации стенда / Значения характеристики | ||||
| CB1960B CB1960E | CB1930B CB1930E | CB1990 CB1990T CB1970B | CB1980 | CB1448 CB1458 | |
| Диаметр обода балансируемого колеса, мм | от 203 до 711 | от 254 до 609 | от 203 до 711 | от 254 до 762 | от 254 до 609 |
| Ширина обода балансируемого колеса, мм | от 38 до 508 | от 38 до 508 | от 38 до 508 | от 38 до 508 | от 38 до 508 |
| Диапазон измерений величины неуравновешенной массы дисбаланса, г | от 0 до плюс 200 | от 0 до плюс 200 | от 0 до плюс 200 | от 0до плюс 200 | от 0до плюс 400 |
| Пределы допускаемой абсолютной погрешности измерений величины неуравновешенной массы дисбаланса, г | ±5 | ±5 | ±5 | ±5 | ±10 |
| Диапазон измерений угла установки корректирующей массы, ...° | от 0 до 360 | от 0 до 360 | от 0 до 360 | от 0 до 360 | от 0до 360 |
| Пределы допускаемой абсолютной погрешности измерения угла установки корректирующей массы, .° | ±3 | ±3 | ±3 | ±3 | ±3 |
| Масса балансируемого колеса, не более, кг | 70 | 65 | 70 | 75 | 130 |
| Габаритные размеры (ДхШ*В), не более, мм | 1350x1450x950 | 1360x1160x1620 | 1360x1160x1620 | 1450x940x1750 | 1700x700x1340 |
| Масса, не более, кг | 140 | 130 | 150 | 165 | 350 |
| Напряжение питания, В | 220+10% 220-15% | 380+10% | |||
| Частота питающей электрической сети, Гц | 50±1 | ||||
| Рабочий диапазон температур, °С | от 0 до плюс 45 | ||||
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- стенд балансировочный;
- комплект зажимных и установочных приспособлений и принадлежностей;
- руководство по эксплуатации.
осуществляется по документу МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008, нагрузка максимальная 2,0 кг, класс точности - высокий;
- ротор контрольный;
- контрольные грузы массой 10 %, 50%, 100% от верхнего предела измерений стендов балансировочных;
- линейка измерительная металлическая (0 - 500 мм), ПГ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе «Стенды балансировочные CB1960B, CB1960E, CB1930B, CB1930E, CB1970B, CB1980, CB1990, CB1990T, CB1448, CB1458. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам балансировочным CB1960B, CB1960E, CB1930B, CB1930E, CB1970B, CB1980, CB1990, CB1990T, CB1448, CB1458
1. ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».
2. ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».
3. Техническая документация «Trommelberg GmbH», Германия.
| Зарегистрировано поверок | 95 |
| Поверителей | 23 |
| Актуальность данных | 22.11.2024 |
