| Номер в госреестре | 63497-16 |
| Наименование СИ | Радиозонды малогабаритные |
| Обозначение типа СИ | ЗГ-14 |
| Изготовитель | ЗАО лаборатория новых информационных технологий "ЛАНИТ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиозонды малогабаритные «ЗГ-14» (далее - радиозонды «ЗГ-14») предназначены для автоматических измерений температуры и относительной влажности воздуха.
Принцип действия радиозондов «ЗГ-14» основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения температуры воздуха производятся термометрами сопротивления, относительной влажности воздуха - ёмкостным преобразователем. Измеренные данные поступают в преобразователь измерительный для обработки и преобразования в цифровой код. Обработанные данные передаются по радиоканалу на приемный комплекс или ПК.

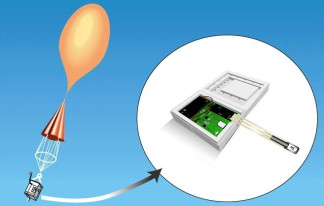

Конструктивно радиозонды «ЗГ-14» представляют собой компактный модуль, в корпусе которого размещены модуль измерительный, радиомодуль и аккумуляторная батарея. На внешней стороне корпуса расположена антенна, вывод для термометра сопротивления, преобразователя относительной влажности воздуха и кронштейн для крепления оболочки. Внешний вид радиозондов «ЗГ-14» представлен на рис.1.
Модуль измерительный состоит из термометра сопротивления (терморезистора) и емкостного преобразователя относительной влажности воздуха.
Радиомодуль состоит из печатной платы, преобразователя измерительного с установленным специализированным программным обеспечением, радиопередатчика, антенны.
Радиозонды «ЗГ-14» выпускаются в двух модификациях, «ЗГ-14-1» и «ЗГ-14-2», модификации отличаются метрологическими характеристиками.
Радиозонды «ЗГ-14» являются приборами разового действия и позволяют вести измерения температуры и относительной влажности воздуха в атмосфере на различных высотах. Радиозонды «ЗГ-14» поднимается в атмосферу на оболочке наполненной гелием или водородом. При этом данные измерений в режиме реального времени передаются от радиозонда «ЗГ-14» на приемный комплекс или ПК. Радиозонды «ЗГ-14» со встроенным специализированным программным обеспечением по алгоритмам ЗАО «ЛАНИТ» производят расчеты и индикацию дополнительных параметров: атмосферного давления, скорости и направления воздушного потока.
Передача данных от радиозонда «ЗГ-14» осуществляется радиотелеметрическом сигналом, представляющем из себя последовательность радиоимпульсов в СВЧ диапазоне, передача данных осуществляется непрерывно или по запросу.
Радиозонды «ЗГ-14» имеют встроенное программное обеспечение ПО «СЗР0». Встроенное ПО «СЗР0» обеспечивает сбор, обработку, передачу данных, первичную диагностику состояния радиозонда и датчиков.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SZR0.hex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | F3C1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значения характеристики | |
| ЗГ-14-1 | ЗГ-14-2 | |
| Диапазон измерений температуры воздуха, °C | от минус 70 до плюс 40 | от минус 90 до плюс 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C | ± 0,5 | ± 0,35 |
| Диапазон измерений относительной влажности воздуха, % | От 10 до 98 | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | 6 | 5 |
| Диапазон перестройки несущей частоты излучения радиозонда, МГц | от 400 до 406 | |
| Электрическое питание от источника постоянного тока: -напряжение, В -ток потребления, мА | 7,2 ± 0,3 не более 200 | |
| Максимальная потребляемая мощность, Вт | 0,2 | |
| Продолжительность непрерывной работы с момента подключения батареи, ч, не менее | 4 | |
| Ресурс работы, ч, не менее | 100 | |
| Срок службы, лет | 4 | |
| Условия эксплуатации: o/~' -температура воздуха, C -относительная влажность воздуха, % -атмосферное давление, гПа -скорость воздушного потока, м/с | От минус 90 до 60 От 0 до 100 От 5 до 1100 до 7 | |||
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | масса, кг |
| Радиозонд «ЗГ-14» (без оболочки) | 110 | 80 | 80 | Не более 0,5 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус радиозонда «ЗГ-14» в виде наклейки.
1. Радиозонд «ЗГ-14»
1 шт.
2 шт. 1 шт. 1 шт.
2. Источник питания
3. Руководство по эксплуатации «ЗГ-14.РЭ.Радиозонды малогабаритные «ЗГ-14»
4. Методика поверки МП 2551-0149-2015
осуществляется по документу МП 2551-0149-2015 «Радиозонды малогабаритные «ЗГ-14». Методика поверки.», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2015 года.
Перечень эталонов, необходимых для поверки:
1. Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.
2. Термогигрометр ИВА-6, модификация ИВА-6Б, исполнение 2П, диапазон от 0 % до 98 %, погрешность ± 1%.
3. Климатическая камера «DISCOVERY DY1200C», диапазон по температуре от минус 90 °С до 180 °С, нестабильность поддержания с погрешностью ± 0,2 °С, диапазон по относительной влажности от 10 до 98 %, нестабильность поддержания с погрешностью ± 3 %.
4. Калибратор влажности HMK15, номинальные значения относительной важности воздуха 11 %, 33 %, 75 %, 97 %, погрешность ± 1,3 %, ± 1,2 %, ± 1,5 %, ± 2,0 %.
приведены в руководстве по эксплуатации «ЗГ-14.РЭ. Радиозонды малогабаритные «ЗГ-14».
Нормативные и технические документы, устанавливающие требования к радиозондам малогабаритным «ЗГ-14»
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
4. Технические условия «ЯКИН.665600.635.ТУ».
