Гигрометр AquaVolt, 63498-16

63498-16
Гигрометр «AquaVolt» предназначен для измерений объемной доли влаги в различных газах: воздухе, азоте, метане, инертных газах и т.д.
Карточка СИ
Номер в госреестре 63498-16
Наименование СИ Гигрометр
Обозначение типа СИ AquaVolt
Изготовитель Компания "MEECO Inc.", США
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Гигрометр «AquaVolt» предназначен для измерений объемной доли влаги в различных газах: воздухе, азоте, метане, инертных газах и т.д.

Описание

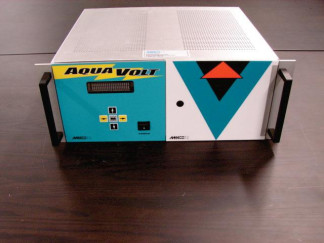

Гигрометр «AquaVolt» представляет собой стационарный прибор, предназначенный для непрерывного контроля влажности газов в различных производственных процессах.

Принцип работы гигрометра - кулонометрический. Чувствительный элемент состоит из полой стеклянной трубки длиной приблизительно 70 мм с наружным диаметром приблизительно 2,5 мм и внутренним - около 1мм, помещенной в защитный металлический корпус. Внутри стеклянной трубки в виде двойной спирали проложены два параллельных металлических проволочных электрода, частично заделанных в стекло для фиксации. Внутри корпуса гигрометра чувствительный элемент окружен уплотнением таким образом, чтобы газ мог проходить только через элемент. Проволочные электроды снизу выведены из элемента и через изолированную поверхность выходят из корпуса к отдельным контактам, на которые подается напряжение. Внутренняя поверхность чувствительного элемента покрывается тонким слоем пентоксида фосфора (P2O5). Анализируемый газ проходит через чувствительный элемент. Молекулы воды, содержащиеся в анализируемом газе, поглощаются пентоксидом фосфора и подвергаются электролизу под действием подаваемого на электроды напряжения. Ток электролиза в соответствии с законом Фарадея пропорционален количеству молекул воды в газе. Объемная доля влаги в частях на миллион (млн-1) определяется отношением содержания молекул воды к общему содержанию молекул в анализируемом газе, прошедшем через чувствительный элемент за определенный промежуток времени. Для точного измерения расхода газа через чувствительный элемент и давления в гигрометр встроены контроллер массового расхода и регулятор давления газа на входе. Измеренное значение содержания влаги отображается на дисплее в едини-

о

цах объемной доли (ppmV), массовой доли (ppmW) и температуры точки росы ( С).

В приборе установлена аварийная сигнализация о превышении предельных значений содержания влаги и расхода газа. Сигнал от датчика может передаваться внешним устройствам в аналоговой (в диапазонах 0-5 В постоянного тока, 4-20 мА, 0-20 мА, 0-24 мА) или цифровой (через интерфейс RS232) формах.

Знак поверки наносится на верхний левый угол правой боковой крышки гигрометра.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AquaVolt

Номер версии (идентификационный номер ПО)

5.00

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 высокий: конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение средства измерений и измерительную информацию.

Технические характеристики

Диапазон измерений объемной доли влаги, млн-1 Пределы допускаемой погрешности, приведенной к верхнему пределу поддиапазона измерений от 1 до 10 млн-1, %

от 1 до 1000 ± 5

± 5

600

11,4

490x440x180

Пределы допускаемой относительной погрешности измерений в поддиапазоне от 10 до 1000 млн-1, %

Потребляемая мощность, В А, не более Масса, кг, не более Г абаритные размеры, мм, не более

Условия эксплуатации:

о

-    температура окружающей среды, С

от 5 до 30, до 80 без конденсации, от 0,07 до 20,4.

-    относительная влажность, %

-    давление на входе, МПа

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Гигрометр «AquaVolt».

Руководство по эксплуатации на русском языке.

Методика поверки.

Поверка

осуществляется по документу МП 63498-16 «Гигрометр «AquaVolt». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 8 сентября 2015 г. и входящему в комплект поставки.

Основные средства поверки: генератор влажного газа типа MG101, диапазон воспроиз-

о    о

ведения температуры точки росы от минус 75 С до 0;окр ср. - 10) С, пределы допускаемой абсолютной погрешности воспроизведения содержания влаги ± 1 С; опорный гигрометр точки росы «Michell Instruments» модификации S4000 TRS, диапазон измерений температуры точки росы

о    о    о

от минус 100 С до 20 С, пределы допускаемой абсолютной погрешности ± 0,2 С температуры точки росы.

Сведения о методах измерений

приведены в «Гигрометр «AquaVolt». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к гигрометру «AquaVolt»

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

Техническая документация компании-изготовителя «MEECO Inc.», США.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 16.09.2024
