| Номер в госреестре | 63501-16 |
| Наименование СИ | Счетчики однофазные статические |
| Обозначение типа СИ | АГАТ 1 |
| Изготовитель | АО "Завод МЗЭП", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики однофазные статические АГАТ 1 (далее - счетчики) предназначены для измерения и однотарифного учета активной электрической энергии.
Счётчики представляют собой измерительные приборы, основанные на аналогоцифровом преобразовании сигналов тока и напряжения в показания электрической энергии. Счётчики состоят из датчиков тока и напряжения, аналого-цифровых преобразователей, суммирующего устройства, являющегося также устройством отображения информации; цифровых выходов.
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением активной электроэнергии методом аналого-цифрового преобразования и выводом данных на устройство отображения информации.
В качестве датчиков тока используется шунт. В качестве датчиков напряжения используются наборы резистивных делителей.
Аналого-цифровые преобразователи, выполнены на базе специализированных микросхем.
Суммирующее устройство (устройство отображения информации) представляет механическое отсчётное устройство.
Цифровые выходы счётчика представляют собой гальванически изолированные от остальных цепей импульсные выходы и светодиодные индикаторы, предназначенные для поверки счетчиков. Измерение учет с нарастающим итогом активной электрической энергии проводится суммирующим устройством исходя из данных, полученных от аналогово-цифровых преобразователей.
Сокращенное условное обозначение счетчиков соответствует структуре обозначений.
Таблица 1
| максимальный ток | тип корпуса | обозначение счетчика |
| 50 | 1 | АГАТ 1-1 |
| 60 | 3 | АГАТ 1-3 |
| 60 | 4 | АГАТ 1-4 |

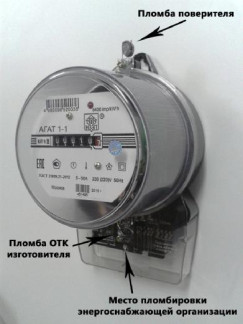

Фотографии с указанием места пломбирования представлены на рис. 1-3.
Рисунок 3
Таблица 2 - Метрологические и технические характеристики
| Класс точности по ГОСТ 31819.21-2012 | 1,0 |
| Номинальное напряжение, В | 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток, А | 5 |
| Максимальный ток, А | 50, 60 |
| Полная (активная) мощность, потребляемая цепью напряжения счетчиков, не более, В-А (Вт) | 10 (2) |
| Полная мощность, потребляемая цепью тока счетчиков, не более, В-А | 0,1 |
| Стартовый ток (порог чувствительности) не менее, мА | 20 |
| Цена одного разряда механического отсчетного устройства, кВтч: -младшего -старшего | 0,1 10000 |
| Постоянная счетчика, имп/кВтч | 3200, 6400 |
| Параметры импульсного выхода: -максимальное напряжение, В - максимальный ток, мА | 24 30 |
| Диапазон рабочих температур, °С: Относительная влажность при 25°С не более, % | от минус 40 до + 70 98 |
| Средняя наработка на отказ, час | 141000 |
| Средний срок службы не менее, лет | 32 |
| Масса не более, кг | 0,6 |
| Габаритные размеры (длина, ширина, высота), не более, мм корпус 1: корпус 3: корпус 4: | 210; 137; 115 118; 78; 65 163; 106; 56 |
| Степень защиты корпуса от пыли и воды | IP51 |
наносится на щиток счетчика и на эксплуатационную документацию методом офсетной печати или другим способом, не ухудшающим качества.
В комплект поставки входят:
- счетчик электрической энергии,
- паспорт ПФ2.720.021ПС (в зависимости от исполнения: -01; -02; -03),
- коробка упаковочная,
- методика поверки ПФ2.720.021 МП
осуществляется в соответствии с документом ПФ2.720.021 МП «Счетчики однофазные статические АГАТ 1. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2015 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрических ЭТАЛОГИР 3000 или К 68001;
- эталонный счетчик ТЕСТГИР Д3000, класса 0,05 или У441, класса 0,2;
- универсальная пробойная установка УПУ-10.
Методика измерений на счетчики однофазные статические АГ АТ 1 приведена в паспорте ПФ2.720.021 ПС (ПФ2.720.021-01 ПС, ПФ2.720.021-02 ПС, ПФ2.720.021-03 ПС)
Нормативные и технические документы, устанавливающие требования к счетчикам однофазным статическим АГАТ 1
1. ГОСТ 31818.11-2012 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ 31819.21-2012 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. ТУ 4228-001-66313781-2015 «Счетчики однофазные статические АГАТ 1 Технические условия»
