| Номер в госреестре | 63509-16 |
| Наименование СИ | Мерники металлические технические 1 класса |
| Обозначение типа СИ | МТ-2500 |
| Изготовитель | АОЗТ "Завод химического оборудования", г.Дзержинск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические технические 1 класса МТ-2500 (далее - мерники) предназначены для измерений объема спиртосодержащей жидкости.
Принцип действия мерников основан на заполнении их жидкостью до отметки, соответствующей номинальной вместимости. Измерение объема жидкости проводится методом слива или налива.

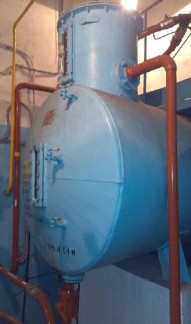

Конструктивно корпус мерника выполнен в виде стального усеченного конуса с горизонтальной осью и оборудован вертикальной горловиной с двумя смотровыми окнами, диаметрально расположенными друг против друга. В горловине установлена наливная труба для донного налива жидкости и переливная труба для предотвращения переполнения мерника и установки уровня жидкости при наливе. На переднем смотровом окне укреплена шкальная пластина с числовой отметкой номинальной вместимости. Горловины мерников закрыты герметичной крышкой и имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. Мерники имеют три крана для отбора проб, расположенных на равных расстояниях по высоте переднего днища. В центре переднего днища расположено смотровое окно для измерений температуры жидкости по термометру, установленному за стеклом внутри мерника. Мерники имеют опорные лапы для регулирования вертикального положения горловины при монтаже и последующем стационарном закреплении на фундаменте.
Рисунок 1 - Схема пломбирования мерников металлических технических 1 класса МТ-2500
Основные метрологические и технические характеристики мерников приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение |
| Номинальная вместимость, дм3 | 2500 |
| Пределы относительной погрешности при измерении объема, % номинального значения полной вместимости. | ±0,2 |
| Высота, мм, не более | 3236 |
| Внутренний диаметр, мм, не более | 1100 |
| Масса, кг, не более | 702 |
| Температура жидкости, °С | от минус 35 до плюс 45 |
наносится на титульный лист паспорта методом печати, а также на информационную табличку, расположенную на корпусе мерника, изготовленную методом лазерной гравировки на самоклеящейся пластиковой плёнке.
Комплект поставки приведен в таблице 2.
Таблица 2
| Наименование | Кол-во |
| Мерник металлический технический 1 класса МТ-2500 | 2 шт. |
| Паспорт | 2 шт. |
осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Перечень эталонов, применяемых при поверке:
- эталонные мерники 1-го разряда номинальной вместимостью 10; 50; 100; 200 дм ;
- эталонные стеклянные колбы 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
- эталонные пипетки на полный слив вместимостью 0,1 дм по ГОСТ 29227-91;
- термометры с ценой деления 0.1 °С по ГОСТ 28498-90.
Знак поверки наносится на пломбы, ограничивающие доступ к узлам регулировки и измерительным устройствам мерника (люк горловины, кран сливной, крышку смотрового стекла термометра, смотровые стекла, место присоединения переливной трубы) и на свидетельство
о поверке.
Методика измерений в паспорте «Мерник металлический технический 1 класса МТ-2500».
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1 класса МТ-2500
1. ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
