| Номер в госреестре | 63514-16 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SU 550/B |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SU 550/B предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях 500 кВ, применяются в КРУЭ с элегазовой изоляцией.
Трансформаторы напряжения типа SU 550/B представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Изготавливаются модификации SU 550/B1, SU 550/B2, SU 550/B3, SU 550/B4, отличающиеся
присоединительным фланцем. Общий вид трансформатора показан на рис.1. Каждый трансформатор имеет одну первичную обмотку и до четырех вторичных обмоток -измерительных и/или защитных. Сердечники
трансформаторов набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов помещена в бак, изготовленный из стали. Плотность газа в баке контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Ввод к первичной обмотке выполнен через изоляционную перегородку. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, помещенной на корпусе трансформатора. Крышка коробки пломбируется для предотвращения
несанкционированного доступа.

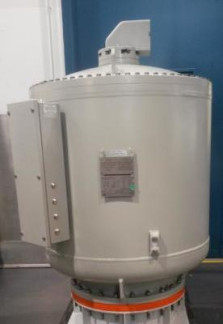

Рисунок 1 - Общий вид трансформатора
Таблица 1
| номинальное первичное напряжение, кВ | 500/V3 |
| номинальное вторичное напряжение, кВ | |
| для измерительных обмоток | 0,1/V3 |
| для защитных обмоток | 0,1 |
| классы точности / вторичные нагрузки, В-А | |
| для измерительных обмоток | 0,2 / (5-250); 0,5 / (5-500); 1,0 / (5-100) |
| для защитных обмоток | 3P / (5-200); 6P / (5-200) |
| предельная мощность, В-А | 2000 |
| номинальная частота, Гц | 50 |
| масса не более, кг | 2000 |
| габаритные размеры, мм | 0 924х1700 |
наносится на паспорт типографским способом.
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Протокол первичной поверки и приемо-сдаточных испытаний - 1 экз.
осуществляется по документу ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
- Трансформатор напряжения эталонный NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Знак поверки наносится на паспорт трансформатора.
приведены в руководстве по эксплуатации «Трансформаторы напряжения SU 550/B » фирмы “Trench Germany GmbH”, Г ермания
Нормативные документы, устанавливающие требования к трансформаторам напряжения SU 550/B
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
