Государственный реестр средств измерений

Система измерений геометрических параметров профиля рельсов PDAS-800, 63518-16

Система измерений геометрических параметров профиля рельсов PDAS-800 (далее - система) предназначена для измерений геометрических параметров металлопрокатной продукции в автоматизированном режиме при прохождении продукции через систему.
Карточка СИ
Номер в госреестре 63518-16
Наименование СИ Система измерений геометрических параметров профиля рельсов
Обозначение типа СИ PDAS-800
Изготовитель Компания "NDT Technologies Inc.", Канада
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система измерений геометрических параметров профиля рельсов PDAS-800 (далее - система) предназначена для измерений геометрических параметров металлопрокатной продукции в автоматизированном режиме при прохождении продукции через систему.

Описание

Система состоит из лазерных датчиков, пульта управления, компьютера сбора и обработки данных, основного блока, вспомогательных блоков, блока клемм Ввод/Вывод.

Для измерений параметров профиля рельса используются восемь лазерных триангуляционных датчиков, которые установлены на одной плите и размещены вокруг оси движения рельса.

Поток излучения, испускаемый полупроводниковым лазером, трансформируется с помощью цилиндрической линзы в луч плоской формы. Рассеиваясь на исследуемом объекте, этот луч формирует на поверхности объекта изображение, соответствующее профилю объекта в части, охватываемой потоком излучения. Это изображение проецируется на светочувствительную КМОП-матрицу и затем обрабатывается сигнальным процессором датчика. Обработанные изображения со всех датчиков поступают на компьютер, где восстанавливается изображение профиля рельса и подвергается математической обработке для расчета значений измеряемых параметров профиля.

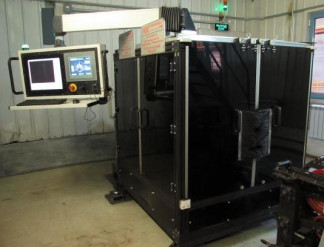

На рисунке 1 показана схема расположения лазерных датчиков для измерений параметров профиля рельсов, на рисунке 2 приведено обозначение параметров профиля рельсов, на рисунке 3 представлен общий вид системы.

Программное обеспечение

Система имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OPG-R

Номер версии (идентификационный номер) ПО

1.86 и выше

Цифровой идентификатор ПО

-

Программное обеспечение встроено в компьютер сбора и обработки данных и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2

Наименование характеристики

Значение для типа рельса

P65 P50

Минимальная длина контролируемых рельсов, м, не более

12,5

Максимальная длина контролируемых рельсов, м, не менее

125

Измеряемые параметры и диапазоны измерений, мм

Высота рельса (H)

от 149 до 155

от 177 до 183

Ширина головки (b)

от 69 до 75

от 72 до 78

Ширина подошвы (B)

от 129 до 135

от 147 до 153

Толщина шейки (e)

от 12 до 20

от 15 до 21

Высота шейки (h)

от 80 до 87

от 101 до 110

Высота пера подошвы (m)

от 7,5 до 14

от 8 до 14

Пределы допускаемой абсолютной погрешности измерений параметров, мм:

Высота рельса (H)

±0,06

Ширина головки (b)

±0,06

Ширина подошвы (B)

±0,06

Толщина шейки (e)

±0,06

Высота шейки (h)

±0,3

Высота пера подошвы (m)

±0,3

Электропитание от сети переменного тока напряжением, В

220±10%

Потребляемая мощность, кВт, не более

3

Г абаритные размеры (длина х ширина х высота), м

1,6 х 1,6 х 1,7

Масса, т, не более

0,8

Условия эксплуатации:

Температура окружающей среды, °С

от плюс 10 до плюс 35

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и на маркировочную бирку системы с помощью наклейки.

Таблица 3

№ п/п

Наименование

Количество, шт.

1

Система измерений геометрических параметров профиля рельсов PDAS-800

1 шт.

2

Руководство по эксплуатации

1 экз.

3

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом МП 63518-16 «Система измерений геометрических параметров профиля рельсов PDAS-800. Методика поверки», утвержденным ФГУП «ВНИИМС» 22 декабря 2015 г.

Основные средства поверки: меры геометрических параметров профиля рельса RPR-01, диапазон номинальных значений параметров от 7,8 до 183 мм, пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров профиля рельса от 0,02 до 0,1 мм.

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации измерений геометрических параметров профиля рельсов PDAS-800.

Нормативные и технические документы, устанавливающие требования к системе измерений геометрических параметров профиля рельсов PDAS-800

Техническая документация производителя.
