| Номер в госреестре | 63519-16 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | Суперфлоу 23СГ |
| Изготовитель | ООО "Современные технологии измерения газа" (СовТИГаз), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «Суперфлоу 23 СГ» (далее - комплексы) предназначены для измерений объема природного газа, приведенного к стандартным условиям по ГОСТ 2939-63.
Принцип действия комплексов основан на измерении объема газа при рабочих условиях, абсолютного давления и температуры газа и вычислении объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости газа выполняется по методам расчета GERG-91 мод. или NX19 мод. по ГОСТ 30319.2-96. Приведение объема газа к стандартным условиям выполняется по ГОСТ Р 8.740-2011.
Конструктивно комплекс представляет собой корректор объема газа «Суперфлоу 23» (Госреестр СИ №61729-15), закрепленный на счетчике газа турбинном СГ16МТ исполнения Р (Госреестр СИ №14124-14). Термопреобразователь корректора установлен в корпусе счетчика, измерение давления осуществляется при помощи встроенного или выносного преобразователя давления корректора. Импульсный выход счетчика подключен к счётно-импульсному входу корректора при помощи соединительного кабеля.

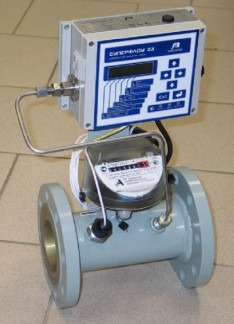

Общий вид комплекса представлен на Фото 1.
Условное обозначение комплекса состоит из:
- наименования Суперфлоу 23 СГ;
- значения максимального расхода газа при рабочих условиях (Qmax), м /ч;
- соотношения максимального (Qmax) и минимального расхода (Qmin);
- диаметра условного прохода счетчика газа, мм;
- верхнего предела измерений абсолютного давления, МПа;
- обозначения направления потока измеряемой среды относительно лицевой панели корректора и счетного механизма счетчика газа (Л - слева направо; П - справа налево).
Пример обозначения комплекса: Суперфлоу 23СГ - 400/25/100 - 1,7 - Л
Корректоры объема газа «Суперфлоу 23», входящие в состав комплексов, содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек и архивов. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера корректора, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Встроенные средства для программирования или изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений достигается путём установки специальной крышки, препятствующей демонтажу платы и скрывающей элементы, обеспечивающие возможность корректировки градуировочной характеристики измерительных каналов и загрузку встроенного ПО.
Метрологические характеристики комплексов нормированы с учетом влияния программного обеспечения. Корректоры обеспечивают идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.x |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.
Основные метрологические и технические характеристики комплексов измерительных «Суперфлоу 23 СГ» приведены в таблицах 2 и 3.
Таблица 2
| Обозначение комплекса | Qmах м3/ч | Qmin/ Qmах | Qt/ Qmax | Dу мм | Масса, кг, не более | ||
| Суперфлоу 23 СГ-65/10/50-Р-Л(П) | 65 | 1:10 | 1:5 | 50 | 9,5 | ||
| Суперфлоу 23 СГ-100/12,5/80-Р-Л(П) | 100 | 1:12,5 | 1:10 | 80 | 15 | ||
| Суперфлоу 23СГ-100/10/80-Р-Л(П) | 100 | 1 | 10 | 1:5 | 80 | 15 | |
| Суперфлоу 23СГ-250/25/80-Р-Л(П) | 250 | 1 | 25 | 1 | 20 | 80 | 15 |
| Суперфлоу 23СГ-250/20/80-Р-Л(П) | 250 | 1 | 20 | 1 | 10 | 80 | 15 |
| Суперфлоу 23 СГ-400/25/100-Р-Л(П) | 400 | 1 | 25 | 1 | 20 | 100 | 19 |
| Суперфлоу 23СГ-400/20/100-Р-Л(П) | 400 | 1 | 20 | 1 | 10 | 100 | 19 |
| Суперфлоу 23СГ-650/25/100-Р-Л(П) | 650 | 1 | 25 | 1 | 20 | 100 | 19 |
| Суперфлоу 23СГ-650/20/100-Р-Л(П) | 650 | 1 | 20 | 1 | 10 | 100 | 19 |
| Суперфлоу 23 СГ-800/30/ 150-Р-Л(П) | 800 | 1 | 30 | 1 | 20 | 150 | 34 |
| Суперфлоу 23СГ-800/20/150-Р-Л(П) | 800 | 1 | 20 | 1 | 10 | 150 | 34 |
| Суперфлоу 23 СГ-1000/30/ 150-Р-Л(П) | 1000 | 1 | 30 | 1 | 20 | 150 | 34 |
| Суперфлоу 23СГ-1000/20/150-Р-Л(П) | 1000 | 1 | 20 | 1 | 10 | 150 | 34 |
| Суперфлоу 23 СГ-1600/30/200-Р-Л(П) | 1600 | 1 | 30 | 1 | 20 | 200 | 48 |
| Суперфлоу 23 СГ-1600/20/200-Р-Л(П) | 1600 | 1 | 20 | 1 | 10 | 200 | 48 |
| Суперфлоу 23СГ-2500/30/200-Р-Л(П) | 2500 | 1 | 30 | 1 | 20 | 200 | 48 |
| Суперфлоу 23СГ-2500/20/200-Р-Л(П) | 2500 | 1 | 20 | 1 | 10 | 200 | 48 |
| Суперфлоу 23 СГ-4000/30/20-Р-Л(П) | 4000 | 1 | 30 | 1 | 20 | 200 | 48 |
| Суперфлоу 23СГ-4000/20/200-Р-Л(П) | 4000 | 1 | 20 | 1 | 10 | 200 | 48 |
| Наименование | Значение |
| Пределы допускаемой основной относительной погрешности измерений объёма газа, приведенного к стандартным условиям, %: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,2 ±2,1 |
| Пределы допускаемой относительной погрешности измерений объёма газа, приведенного к стандартным условиям, в рабочем диапазоне температуры окружающего воздуха,%: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,5 ±2,3 |
| Пределы допускаемой относительной погрешности измерений объёма газа при рабочих условиях в рабочем диапазоне температуры окружающего воздуха,%: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,0 ±2,0 |
| Пределы допускаемой относительной погрешности вычислений объема газа при стандартных условиях, обусловленные программной реализацией алгоритмов, %, не более | ±0,01 |
| Верхний предел измерений (ВПИ) абсолютного давления, МПа | от 0,2 до 1,7 |
| Рабочий диапазон измерений абсолютного давления, % ВПИ | от 30 до 100 |
| Пределы допускаемой основной относительной погрешности измерений абсолютного давления, % | ±0,45 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления в рабочем диапазоне температуры окружающего воздуха, % | ±0,9 |
| Диапазон измерений термодинамической температуры, К (°C) | от 243 до 343 (от минус 30 до плюс 70) |
| Пределы допускаемой относительной погрешности измерений термодинамической температуры в рабочем диапазоне температуры окружающего воздуха, % | ±0,1 |
| Порог чувствительности, не более: для комплекса Суперфлоу 23СГ-65/10/50 для остальных комплексов | 3,3 м3/ч 0,02Qmax |
| Потеря давления на счетчике СГ16МТ-Р при максимальном расходе, не более | 1800 Па (180 мм вод.ст). |
| Рабочий диапазон температуры окружающего воздуха, °С | от минус 30 до плюс 50 |
| Диапазон температуры окружающего воздуха, соответствующей нормальным условиям, °С | от плюс 18 до плюс 28 |
| Относительная влажность воздуха при плюс 35 °C и более низких температурах, без конденсации влаги, % | до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Стойкость к воздействию вибраций по ГОСТ Р 52931 | группа N2 |
| Стойкость к воздействию постоянных магнитных полей и переменных полей сетевой частоты с напряжённостью, А/м | до 400 |
| Степень защиты корпуса | IP54 |
| Напряжение внешнего источника питания постоянного тока, В | от 4 до 10 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Средний срок службы, лет, не менее | 10 |
| Среднее время наработки на отказ, ч | 60 000 |
| Г абаритные размеры, мм, не более | 450 х 450 х 650 |
наносится на титульный лист паспорта, а также на информационную табличку, расположенной на соединительном кронштейне, изготовленную методом лазерной гравировки на самоклеящейся пластиковой плёнке.
Комплект поставки комплекса приведен в таблице 4.
Таблица 4
| Наименование | Обозначение | Кол-во | Примечание |
| Комплекс измерительный «Суперфлоу 23 СГ» | СНАГ.407221.001 | 1 шт. | исполнение согласно заказа |
| Комплекс измерительный «Суперфлоу 23СГ». Паспорт | СНАГ.407221.001 ПС | 1 шт. | |
| Комплекс измерительный «Суперфлоу 23СГ». Методика поверки | СНАГ.407221.001 МП | 1 шт. | на электронном носителе |
| Корректор объема газа «Суперфлоу 23». Руководство по эксплуатации. | СНАГ.407229.001 РЭ | 1 шт. | на электронном носителе |
| Корректоры объема газа «Суперфлоу 23». Методика поверки. | СНАГ.407229.001 МП | 1 шт. | на электронном носителе |
| Корректор объема газа «Суперфлоу 23». Паспорт. | СНАГ.407229.001 ПС | 1 шт. | |
| Счетчик газа СГ16МТ-Р. Руководство по эксплуатации | ЛГФИ.407221.046 РЭ | 1 шт. | на электронном носителе |
| Счетчики газа СГ. Методика поверки | ЛГФИ.407221.001 МИ | 1 шт. | на электронном носителе |
| Счетчик газа СГ16МТ-Р. Паспорт | ЛГФИ.407221.046 ПС | 1 шт. |
осуществляется по документу СНАГ.407221.001 МП «Комплексы измерительные «Суперфлоу 23СГ». Методика поверки», утвержденному ФГУП «ВНИИМС» 10 ноября 2015 г.
Основные средства поверки:
- Установка поверочная УПГ. Диапазон расходов от 6,5 до 4000 м /ч, относительная погрешность не более ± 0,35 %.
Знак поверки наносится на пломбы, ограничивающие доступ к узлам регулировки и измерительным устройствам комплекса, и в паспорт комплекса или свидетельство о поверке.
Методика измерений в ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным «Суперфлоу 23СГ»
1. ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.
2. СНАГ.407221.001 ТУ. Комплексы измерительные «Суперфлоу 23СГ». Технические
условия.
