| Номер в госреестре | 63520-16 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | БЦМ-48 |
| Изготовитель | ЗАО "Бецема", г.Красногорск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

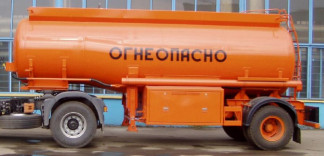

Полуприцеп-цистерна БЦМ-48 (далее - ППЦ) предназначен для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип работы ППЦ основан на заполнении его нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ является мерой полной вместимости и представляет собой стальную сварную цистерну, имеющую в поперечном сечении круглую форму. ППЦ состоит из трех герметичных отсеков. Внутри отсеков имеются перегородки-волнорезы с отверстиями-лазами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для защиты от несанкционированного изменения положения планки уровня налива.
Верхняя образующая цистерны Рисунок 1 - Обозначение места для нанесения знака поверки
Основные характеристики ППЦ приведены в таблице 1.
Таблица 1
| Параметр | Значение |
| Номинальная вместимость, дм3 | 16000 |
| Действительная вместимость 1-й секции, дм3 | 5555 |
| Действительная вместимость 2-й секции, дм3 | 4911 |
| Действительная вместимость 3-й секции, дм3 | 5618 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряжённая масса, кг | 5100 |
| Длина, мм | 7400 |
| Высота, мм | 3400 |
| Ширина, мм | 2500 |
| Температура окружающей среды при эксплуатации, °С | от минус 50 до плюс 45 |
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Комплект поставки ППЦ приведен в таблице 2.
Таблица 2
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна | БЦМ-48 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 96054-0000010 РЭ | 1 шт. |
| Формуляр | 96054-0000010 ФО | 1 шт. |
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень эталонов, применяемых при поверке:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку уровня налива, и на свидетельство о поверке.
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна (БЦМ-48) модель 96054. Руководство по эксплуатации. 96054-0000010 РЭ».
Нормативные и технические документы, устанавливающие требования к полуприцепу-цистерне БЦМ-48
1. ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
2. ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
